    吊打上代甜点 Radeon RX 470首发测试

      [  中关村在线 原创  ]   作者:赵鑫喆   |  责编:赵剑楠
    返回分页阅读本文导航
    产品:Radeon RX 470 AMD 显示芯片

    1又一颗闪耀的新星问世

      时间回到一周前,在ChinaJoy 2016的第二天,AMD隆重发布了北极星的新成员——Radeon RX 470和RX 460,其中RX 470的定位是1080p游戏,其在设计上与RX 480非常相似,只是精简了小部分核心规格,而RX 460则专为电竞打造,拥有超低功耗和不错的网游性能,但规格方面照比前面两张卡可差不少。今天,有关Radeon RX 470的性能部分正式解禁,相信很多网友已经急不可耐地想知道RX 470的实力了。

    吊打上代甜点 Radeon RX 470首发测试

      为什么RX 470能引起这么大关注?因为RX 470在硬参数方面与RX 480相差很小,流处理器仅仅少了256个。这种关系有点类似R9 300和R9 300X之间的关系,再加上RX 480和RX 470同属“Polaris 10”序列,按照之前的惯例,RX 480和RX 470之间的差距可能只有10%左右。而且从目前各大AIB的预售价格来看,RX 470可比RX 480便宜了不少,以讯景为例,黑狼版的两张卡价格差达到了700元。如果RX 470与RX 480的差距真能控制到10%以内的话,无疑RX 470有着更高的性价比,其定价也更容易被广大网友所接受。

    媲美970的亲民卡 Radeon RX 470首发测试

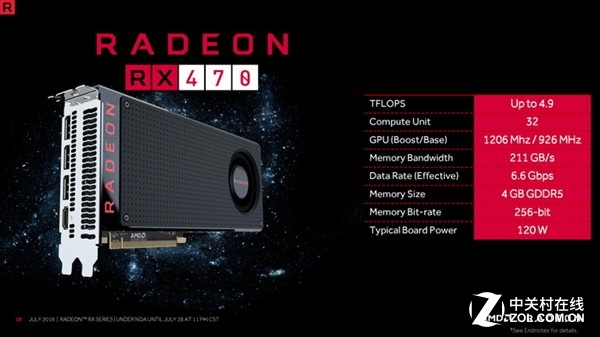

    Radeon RX 470规格一览

      另外,大家还记得之前给大家带来的《14nm制程的首秀 Radeon RX 480首发测试》么,通过首测我们知道,RX 480的性能在GTX 970和GTX 980之间,与GTX 970的性能差约为10%。我们通过简单换算便知,如果我们的推测属实的话,RX 470的性能应该是和GTX 970不相上下的。那么关键问题来了,性能相近比价格,这块卡售价多少呢?根据AMD官方宣布,Radeon RX 470的公版售价为1599元,的确是一个很良心的价格,比当年的Radeon R9 380 4GB版的价格还便宜100元。

    媲美970的亲民卡 Radeon RX 470首发测试

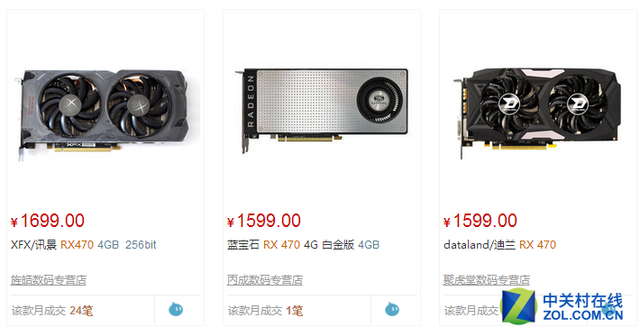

    预售中的RX 470非公版产品

      目前跟RX 470处于同一价位的是GTX 960以及R9 380(售价参考京东),显然AMD是想让全新的RX 470取代老甜点的位置,因此我们这次的性能参考对象自然就是R9 380和GTX 960,看看RX 470照比上代甜点有多大长进。另外,另一个参考对象我选择的是GeForce GTX 970,原因大家懂的,相信RX 470应该可以达到这种水平,而且此前就有外媒曝光,RX 470的性能的确十分接近GTX 970,因此我将RX 470的对手锁定为GTX 970

    媲美970的亲民卡 Radeon RX 470首发测试
    RX 470可以流畅运行市面上诸多大作

      锁定了对手就该选择RX 470了,我们ZOL共收到三款RX 470,分别是蓝宝石RX 470白金版、蓝宝石RX 470超白金以及讯景RX 470黑狼进化版,其中最接近公版设计的是蓝宝石RX 470,无论是外观和频率都遵循AMD官方公布的参数,但在测试过程中,我们发现收到的这块RX 470白金版有一些问题,并不能很好地发挥出RX 470真正的水平,因此我们选择了最先送到我们手里的讯景RX 470黑狼进化版作为此次首测的测试卡,包括在双卡交火测试环节也是采用该卡作为主卡,该卡的具体参数如下:

    媲美970的亲民卡 Radeon RX 470首发测试

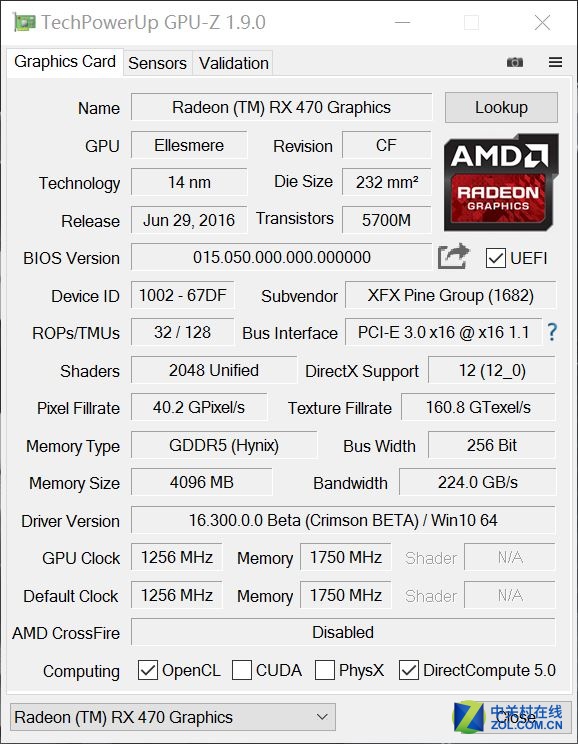

    讯景RX 470黑狼进化版GPU-Z截图

      接下来就是激动人心的测试环节了,我会通过一系列软件和游戏测试来看看Radeon RX 470究竟实力几何,此外我还会引入一点新能压榨和双卡交火测试来给大家一个更全面的参考。RX 470能否让我们重新见证AMD一贯的高性价比?让我们拭目以待!

    产品:Radeon RX 470 AMD 显示芯片

    2RX 480的小兄弟

    RX 480的小兄弟

      Radeon RX 470采用14nm FinFET “Ellesmere”核心,核心面积为232平方毫米,共包含57亿个晶体管。基于GCN 4.0架构的该核心共有2048个流处理器,运算单元数量为34个,TMUs总数量为128个,ROPs数量为32个,四个带宽为64bit的双通道显存控制器组成了总量为256bit的显存控制单元,大小为4GB。

       显  卡  规  格  比  较  表
    显卡型号RX 470R9 380

    RX 480

    GTX 970

    首发限价¥1599¥1499/1699¥1999¥2499
    GPU代号EllesmereAntiguaEllesmere XTGM204
    GPU工艺14nm28nm14nm28nm
    GPU晶体管5.7B     5B 5.7B 5.2B
    着色器数量2048179223041664
    单精度浮点4.9 T3.5 T5.8 T4 T
    ROPs数量32323256
    纹理单元数量128112144104
    核心频率926MHz?MHz1120MHz1050MHz
    boost频率1206MHz970MHz1266MHz1178MHz
    架构GCN 4.0GCN 1.2GCN 4.0 Maxwell 2
    显存频率1750 MHz1425 MHz2000 MHz1753 MHz
    内存位宽256 bit256 bit256 bit256 bit
    内存带宽224 GB/s182 GB/s256 GB/s224 GB/s
    内存类型GDDR5GDDR5GDDR5GDDR5
    内存容量4 GB2/4 GB8 GB4 GB

    注:表中售价均为官方首发限价

      我们可以看到,Radeon RX 470的默认核心频率虽然仅为926MHz,但Boost频率却高达1206MHz,比RX 480低了60MHz,这个频率可以说是相当之高的。RX 470显存带宽为224GB/s,完整支持DirectX 12 API以及异步运算,在DX12中有着更好的表现。RX 470的默认Pixel Fillrate能力达到了40.2Gpiexls/S,默认Texture Fillrate能力为160.8Gtexels/S。凭借高频和庞大的运算规模,RX 470拥有4.9 TFLOPS的高单精度浮点运算能力,照比同价位的上代甜点R9 380提升了42.9%,提升幅度相当惊人。

    14nm制程的首秀 Radeon RX 480首发测试
    Ellesmere架构图

      GCN 4.0架构Ellesmere芯片由以下主要的部分组成:

      1、基于三星的14nm FinFET工艺,照比之前的28nm工艺,为每个CU单元带来15%的性能提升,以及高达2.8倍的能耗比提升。

      2、与“Fiji”相同的宏观并行结构,36组CU单元被分为4个Shader Engines,每个Shader Engines包含9组CUs。每个CU的Shader效率照比前代提升了15%,同时几何引擎也有所改进。

      3、与Shader Engines一一对应的4组Geometry Unit(几何处理单元)以及4组Rasterizer(光栅化单元)。

      4、ACE异步计算单元的总量为4组,同时,还有2组全新的,为异步运算设计的HWS加入到架构中。HWS用来更好地对硬件资源进行调度,提高异步运算效率。

      5、二级缓存是之前的2倍,在降低显存带宽需求的同时改善电源效率,在显存运行上更节能。

    媲美970的亲民卡 Radeon RX 470首发测试
    RX 470官方参数

      Ellesmere架构的核心设计,即CU单元与Fiji甚至Hawaii相差甚微,绝大部分uncore部分的结构也完全沿用了Fiji的设计,两者甚至连宏观并行结构和缓冲体系都一模一样。Ellesmere与Fiji之间除了CU总量和显存控制器之外,可以说并没有本质性的差异。最大的改进点在于HWS单元的引入,让新的GCN 4.0架构在异步运算方面可以取得更好的表现。


    产品:Radeon RX 470 AMD 显示芯片

    3GCN 4.0架构新特性解析

    GCN 4.0架构新特性解析

      全新GCN 4.0架构的几何引擎性能得到了一定程度的提升,其内置的Primitive Discard Accelerator将在初始建模之前,会筛选出根据3D图像的距离逻辑,省略掉较远处物体建模的曲面细分指令。由于距离远,对远处物体的建模是无用的,虽然视觉上看不到,但还是会一样消耗性能,因此AMD选择放弃这一部分,不进行曲面细分,从而提升几何引擎的效率。而新建索引缓存则可为更小的几何实例服务,以便减少数据移动,释放内部带宽资源,并提高原始吞吐量。

    媲美970的亲民卡 Radeon RX 470首发测试
    改进的几何引擎

      在经过AMD的优化后,通过减少流水线停顿、增加指令缓冲区容量、提高单线程、调整L2缓存等多项措施,GCN 4.0架构中每组CU的性能提升了15%。

    媲美970的亲民卡 Radeon RX 470首发测试
    CU单元性能提升

      GCN 4.0的显存控制器也得到了更新,显存频率高达8Gbps,同时带宽也达到了256GB/s。色彩压缩技术的加入,让很多重复的材质和信息可以被压缩存储,提高存储空间利用率,增加数据传输速度。因为图像是由不同颜色构成的,颜色相似度越高的像素,它就能以更高的比率压缩,最多可以达到1:8,这点同NVIDIA的Pascal架构相同。

    媲美970的亲民卡 Radeon RX 470首发测试
    显存和色彩压缩技术

      在GCN 4.0架构中出现一个全新的HWS(硬件寄存器)单元,它是为异步计算和VR设立的特殊模块,意在针对VR虚拟现实的音频、视频与实时任务进行优化,提高硬件资源的利用率,并进一步提高GCN架构异步计算能力。

    媲美970的亲民卡 Radeon RX 470首发测试
    HWS单元

      AMD在显示技术方面做了改进,GCN 4.0架构显卡开始支持DP 1.3及HDMI 2.0,并预先支持DP 1.4接口,可以输出10bit画面。此外,AMD还实现了单根DP 1.3线缆进行5K@60Hz分辨率的输出,这在现在来看还是非常先进的。

    媲美970的亲民卡 Radeon RX 470首发测试
    支持DP1.4-HDR

    媲美970的亲民卡 Radeon RX 470首发测试
    DP1.3单线输出5K@60Hz

      视频解码编码方面,GCN 4.0架构也做了改进,H.264编码支持4K 30Hz编码,HEVC/H.265则可以支持到4K 60Hz编码。现在视频编码解码不仅关系到玩家看高清视频内容,很多游戏直播、录播软件也流行开了,支持高效率的编码有助于减少CPU占用率。

    媲美970的亲民卡 Radeon RX 470首发测试
    全新架构使能耗比得到显著提升

      半导体工艺对芯片性能、功耗的影响是根本性的,根据官方资料,AMD选择的三星14nm FinFET工艺使得显卡运行电压降低了150mV,功耗降低了30%,所以GCN 4.0架构使用的14nm工艺相比28工艺能提升70%的每瓦性能比,但在AMD优化之后,新显卡的能效比最终达到了前代水平的2.8倍。

    产品:Radeon RX 470 AMD 显示芯片

    4超频好帮手WattMan使用解析

    超频好帮手WattMan使用解析

      随着全新Polaris显卡的发布,AMD为我们带来了一个全新的驱动内置显卡超频软件,来取代OverDrive,其名为“WattMan”。WattMan的主要功能同OverDrive一样,都是可以控制GPU电压、GPU核心频率、显存频率、风扇转速和温度等,不同之处在于,WattMan为DIY玩家们提供了“精确超频控制”的多种新途径。

      那么这个“精确超频”又何从谈起呢?打开WattMan,在界面中部我们可以看到一个拥有7个节点的折线图,每个节点代表一个阶段,整个折线图就代表了频率的变化曲线。我们可以根据自己喜好,自由设定不同阶段频率所能达到的数值以及相应的GPU电压,这也就是说我们在超频时可以做到频率及电压的阶段性微调,不再像以前那样只是将频率拉杆拉高,设定频率的最大值。

    14nm制程的首秀 Radeon RX 480首发测试
    用WattMan实现精确超频

      使用WattMan的好处主要有两点,一是更省电,二是能够提高帧率。不过全新的WattMan是Radeon RX 400系列GPU才开始支持的功能,经过我们实测,如果你使用的是AMD之前的GPU,超频工具还是我们熟悉的OverDrive。WattMan的使用方式和传统的超频软件比还是有些区别的,接下来就给大家讲讲如何使用这个全新的超频控制软件。

    简单频率曲线控制

    14nm制程的首秀 Radeon RX 480首发测试

    14nm制程的首秀 Radeon RX 480首发测试
    频率增加30%前后曲线效果对比

      既然叫简单频率曲线控制,其自然是给那些超频新手设计的一种简单的超频方式。在Wattman的初始界面,我们看到一条频率的上升曲线,这条曲线是由AMD的工程师设计好的,最适合当前GPU的频率曲线,我们可以以0.5%的幅度来调整整条曲线的高度,最大幅度为±30%。举例来说,将频率拉高30%,这时7个状态点对应的频率都增加了30%,但频率曲线是不变的。这是一种极为方便的,可以提高性能或节能的方法,同之前的OverDrive超/降频方式也比较接近。

    动态频率曲线控制

    14nm制程的首秀 Radeon RX 480首发测试
    核心动态频率调节示意

      动态频率曲线控制比较适合进阶玩家,玩家可以随意调节每个点的频率状态,根据不同的频率设定会呈现不同的频率曲线,让玩家完全根据自己喜好调整频率。当开启动态频率控制时,原先“N/A”的方块变成了当前的频率数值,玩家可以点击方块输入频率值,也可通过拉动频率拉杆来调整频率。

    14nm制程的首秀 Radeon RX 480首发测试
    显存电压频率设置示意

      频率方块下方是电压控制块,默认状态是自动调整的,玩家也可以开启手动调整模式,修改不同频率所对应的电压。调压有风险,操作需谨慎,笔者我是不建议非高玩人士去调整电压,一旦设定有误,很容易导致显卡烧毁。此外,核心电压和显存电压是彼此独立的,玩家在加压时需分开设置。

    让超频更容易 WattMan全解析(2)

    14nm制程的首秀 Radeon RX 480首发测试
    风扇转速控制

      除频率调节外,风扇转速调节也是非常重要的,我个人的习惯是在超频时将风扇转速手动设置为100%,这样能够保证显卡在超频时不会因过热而down机。在WattMan里,显卡风扇转速控制也变得更为高级,我们可以设定风扇的最低转速以及目标(最大)转速,甚至还可以通过调整转速与频率的关系来控制风扇的噪音(Min Acoustic Limit),而此前的超频软件只能将风扇当前的转速锁定为固定值。

    先进的温度控制

    14nm制程的首秀 Radeon RX 480首发测试
    温度和功率控制

      在风扇控制选项的旁边是温度控制选项,这是一个全新加入的控制功能,有了这个选项,我们就可以控制GPU的最高温度和目标温度。最高温度也被称为“温度墙”,当到达这个温度时,GPU就会通过降低频率来防止自身过热;目标温度是指在此温度下,风扇转速会逐渐提高以增强散热效果,尽量保证显卡不会超过这个温度。这两个温度既可以通过拉杆来调节,也可以直接在方块中填入适合的数值来设定。

      在温度控制下方还有一个功率限制选项,这个选项限制了外接供电输送给GPU的电量,上下限为±50%,其专为Polaris设计。这个选项十分神奇,其神奇之处在于当提高功率限制时,不改变GPU频率曲线,就可以让GPU提升一定幅度的性能。在开启功率限制后,显卡的温度和功耗会提升不少,因此需要一个更好的散热设计来压制骤升的温度。

    数据捕捉与实时监测

    14nm制程的首秀 Radeon RX 480首发测试
    数据监测模块示意

      在整个WattMan软件的最上部是一个数据监测模块,玩家可以通过这个模块直观地看出当前GPU的使用率、频率、温度、显存频率以及风扇转速,这些数据通过折线图的形式展现,玩家将鼠标移线上任意一点,该点的数据就可以在左侧显示出来。除了监测,该模块还可以捕捉GPU的运行信息,这些信息可以更好地帮助用户调整GPU的各项参数。

    产品:Radeon RX 470 AMD 显示芯片

    5“公版”RX 470拆解赏析

    “公版”RX 470拆解赏析

      相信通过之前RX 480的发布,大家对公版Radeon RX 400系列的外观已经十分了解了。这次的RX 470我们并未收到AMD送测的公版卡,但是收到了与公版极为接近,主要区别是配色和背板的蓝宝石RX 470白金版显卡,那么我们就以这块卡当作公版卡来对待,来看看公版RX 470会采用怎样的设计。

    吊打上代甜点 Radeon RX 470首发测试
    外观方面与公版无异,仅配色和logo不同

    吊打上代甜点 Radeon RX 470首发测试
    顶部logo也从“RADEON”换为“SAPPHIRE”

    吊打上代甜点 Radeon RX 470首发测试
    背面带有采用蓝宝石经典设计的背板

    吊打上代甜点 Radeon RX 470首发测试
    散热器导流罩特写

    吊打上代甜点 Radeon RX 470首发测试
    散热器设计同RX 480公版相同

    吊打上代甜点 Radeon RX 470首发测试
    铝挤型散热器设计

    吊打上代甜点 Radeon RX 470首发测试
    显卡中框与涡流风扇

    吊打上代甜点 Radeon RX 470首发测试  吊打上代甜点 Radeon RX 470首发测试
    显卡PCB特写

    14nm制程的首秀 Radeon RX 480首发测试
    显卡核心

    吊打上代甜点 Radeon RX 470首发测试
    采用4+1相供电设计

    吊打上代甜点 Radeon RX 470首发测试
    海力士GDDR5显存颗粒

    吊打上代甜点 Radeon RX 470首发测试
    外接供电接口为单6pin

    吊打上代甜点 Radeon RX 470首发测试
    视频接口为HDMI+3*DP

      可以看到,RX 470采用4+1相供电,比RX 480少了2项,但其规格仍然同次旗舰级的GTX 1070 Founders Edition的供电相数相同。再有我们可以看到,该卡的视频接口设计同R9 Fury系列是一样的,取消了DVI接口,这可能会对一部分玩家造成困扰,不过我们可以通过DVI-DP转接线来连接DVI接口的显示器。


    产品:Radeon RX 470 AMD 显示芯片

    6讯景RX 470黑狼进化版拆解赏析

    讯景RX 470黑狼进化版拆解赏析

    吊打上代甜点 Radeon RX 470首发测试

    吊打上代甜点 Radeon RX 470首发测试  吊打上代甜点 Radeon RX 470首发测试
    显卡风扇设计

      讯景RX 470黑狼进化版延续之前讯景人性化的的风扇可拆卸设计,两枚9cm大风扇通过触点连接,非常方便玩家清洗和维护。

    吊打上代甜点 Radeon RX 470首发测试
    显卡散热器设计

      讯景RX 470黑狼进化版采用3根8mm超粗热管+大面积纯铜底座的豪华设计,可以将热量迅速导出,保证显卡在一个较低的温度环境中稳定运行。

    吊打上代甜点 Radeon RX 470首发测试
    显卡背板设计

      讯景RX 470黑狼进化版的背板经过XFX重新设计,背板上印有XFX的LOGO,而且开孔上也有3个不规则图形拼凑出的箭头形图案,在保护PCB的同时也让显卡更显帅气。

    吊打上代甜点 Radeon RX 470首发测试
    信仰灯设计

      讯景RX 470黑狼进化版在上部有一枚“XFX”LOGO的信仰灯,信仰灯为白色,亮度较高,在显卡运行时比较显眼。

    吊打上代甜点 Radeon RX 470首发测试  吊打上代甜点 Radeon RX 470首发测试
    显卡PCB设计

      显卡采用短PCB设计,长度为21cm,长度上要略长于公版PCB,这样做的好处是避免元器件排布紧密,造成热量堆积。

    吊打上代甜点 Radeon RX 470首发测试
    显卡核心

      讯景RX 470黑狼进化版显卡基于14nm FinFET工艺制造,内建2048个流处理器,核心频率为1256MHz,显存频率为7000MHz,显存容量为4GB。

    吊打上代甜点 Radeon RX 470首发测试
    显卡供电设计

      讯景RX 470黑狼进化版采用5+1相供电设计,每一相供电搭配了XFX定制的TrueX电感,该电感能大大减少啸叫情况的发生。比公版更强的供电系统可以保证显卡拥有更强的超频潜力,同时也保证了显卡在高频下工作的稳定性。

    吊打上代甜点 Radeon RX 470首发测试
    辅助供电设计

      讯景RX 470黑狼进化版采用单6pin供电设计,同公版相同。供电接口采用反转设计,方便玩家接线。

    吊打上代甜点 Radeon RX 470首发测试
    视频接口设计

      讯景RX 470黑狼进化版采用DVI+HDMI+3*DP的设计,比公版多了一个DVI接口,更方便玩家接驳显示器,免去了转接线的烦恼。

    产品:Radeon RX 470 AMD 显示芯片

    7其他非公版RX 470赏析——华硕

    其他非公版RX 470赏析——华硕

    吊打上代甜点 Radeon RX 470首发测试
    华硕 ROG STRIX-RX470-4G-GAMING

    吊打上代甜点 Radeon RX 470首发测试
    华硕 ROG STRIX-RX470-4G-GAMING

    吊打上代甜点 Radeon RX 470首发测试
    华硕 ROG STRIX-RX470-4G-GAMING

    吊打上代甜点 Radeon RX 470首发测试
    华硕 ROG STRIX-RX470-4G-GAMING

    吊打上代甜点 Radeon RX 470首发测试
    华硕 ROG STRIX-RX470-4G-GAMING

    吊打上代甜点 Radeon RX 470首发测试
    华硕 ROG STRIX-RX470-4G-GAMING

    吊打上代甜点 Radeon RX 470首发测试
    华硕 ROG STRIX-RX470-4G-GAMING

    产品:Radeon RX 470 AMD 显示芯片

    8其他非公版RX 470赏析——蓝宝石

    其他非公版RX 470赏析——蓝宝石

    吊打上代甜点 Radeon RX 470首发测试
    蓝宝石 RX 470 超白金

    吊打上代甜点 Radeon RX 470首发测试
    蓝宝石 RX 470 超白金

    吊打上代甜点 Radeon RX 470首发测试
    蓝宝石 RX 470 超白金

    吊打上代甜点 Radeon RX 470首发测试
    蓝宝石 RX 470 超白金

    吊打上代甜点 Radeon RX 470首发测试
    蓝宝石 RX 470 超白金

    吊打上代甜点 Radeon RX 470首发测试
    蓝宝石 RX 470 超白金

    吊打上代甜点 Radeon RX 470首发测试
    蓝宝石 RX 470 超白金

    产品:Radeon RX 470 AMD 显示芯片

    9其他非公版RX 470赏析——迪兰

    其他非公版RX 470赏析——迪兰

    吊打上代甜点 Radeon RX 470首发测试
    迪兰 RX 470 酷能 4G

    吊打上代甜点 Radeon RX 470首发测试
    迪兰 RX 470 酷能 4G

    吊打上代甜点 Radeon RX 470首发测试
    迪兰 RX 470 酷能 4G

    吊打上代甜点 Radeon RX 470首发测试
    迪兰 RX 470 酷能 4G

    吊打上代甜点 Radeon RX 470首发测试
    迪兰 RX 470 4G X-Serial

    吊打上代甜点 Radeon RX 470首发测试
    迪兰 RX 470 4G X-Serial

    吊打上代甜点 Radeon RX 470首发测试
    迪兰 RX 470 4G X-Serial

    吊打上代甜点 Radeon RX 470首发测试
    迪兰 RX 470 4G X-Serial

    吊打上代甜点 Radeon RX 470首发测试
    迪兰 RX 470 4G X-Serial

    产品:Radeon RX 470 AMD 显示芯片

    10测试平台环境一览

    测试平台硬件环境一览

      为保证测试能够发挥显卡的最佳性能,本次测试平台采用最强酷睿芯——Intel酷睿i7-5960X处理器、技嘉X99芯片组主板、影驰 Gamer DDR4-2400 8GB 四通道内存、安钛克1200w金牌电源组建而成。详细硬件规格如下表所示:

    测 试 平 台 软 硬 件 配 置
    核心配件
    CPUIntel酷睿i7-5960X
    主板技嘉

    GA-X99-Gaming G1 WIFI

    核芯显卡
    内存影驰Gamer DDR4-2400 8GB x4
    硬盘浦科特PX-512M6S+
    电源安钛克HPC-1200
    系统及驱动程序
    操作系统Microsoft Windows 10
    主板驱动Intel芯片组驱动
    显卡驱动

    AMD Crimson(16.30 BETA

    DirectX环境DirectX 12
    帧数监控

    Fraps 3.5.1 or Benchmark

    G致信仰再临!耕升GTX970 G魂全面评测
    测试用主板:技嘉GA-X99-Gaming G1 WIFI

    18相供电非公1080 索泰GTX 1080 PGF评测
    测试用内存:影驰 GAMER DDR4-2400 8GB*4(玩家主场 电竞内存)

    18相供电非公1080 索泰GTX 1080 PGF评测 测试用固态硬盘:浦科特 PX-512M6S+


    测试平台软件环境一览

      为保证系统平台具有最佳稳定性,本次产品测试所使用的操作系统为Microsoft Windows 10正版授权产品,除关闭自动休眠外,其余设置均保持默认,详细软件环境如下表所示。

          测 试 平 台 软 件 环 境

    操作系统

    Microsoft Windows 10 专业版

    (64bit / 版本号:10240)

    主板芯片组驱动

    Intel Chipset Device Software

    (WHQL / 版本号:9.2.3.1022)

    显卡驱动

                      AMD Crimson

    (版本号:16.30 BETA

    桌面环境

    Microsoft Windows 10 专业版

    (2560×1600 / 32bit / 60Hz)

      在测试成绩方面,理论性能测试用得分来衡量性能,数值越高越好;游戏性能测试用游戏自带Benchmark及游戏中平均帧数来衡量性能,数值同样越高越好。

    产品:Radeon RX 470 AMD 显示芯片

    11理论性能测试:3DMark FireStrike

    理论性能测试:3DMark FireStrike

      于北京时间2013年2月5日推出的新3DMark,采用全新界面设计,除了测试分数,还会展现每个场景测试期间的实时曲线,全程记录帧率、CPU温度、GPU温度、CPU功耗。新3DMark取消了传统的E、P、X模式,取而代之的是根据负载不同所推出的三个场景,其中FireStrike专为基于DirectX 11显卡搭建的高端游戏平台,而CloudGate则支持基于DirectX 10环境的主流硬件,IceStorm则支持入门级DirectX 9设备、手机、平板电脑等等。

    Maxwell震撼登场 GTX750Ti/750首发测试
    3DMark FireStrike

    媲美970的亲民卡 Radeon RX 470首发测试
    3DMark FireStrike GPU成绩

      在3DMark FireStrike Extreme测试中我们可以看到,RX 470的成绩已经全面超过R9 380,超幅达33.5%,而对比GTX 970则落后约5%,落后幅度很小,可以说RX 470和GTX 970就是一个级别的显卡。此外我们还要注意一下率先发布的RX 480,RX 470与之相比落后约8%,可见我们之前的推测是正确的。

    产品:Radeon RX 470 AMD 显示芯片

    12DX12性能测试:3DMark Time Spy

    DX12性能测试:3DMark Time Spy

      Futuremark于近日宣布,3DMark Time Spy基准测试软件已经正式发布,这也是其第一个专门针对DX12环境设计的测试项目。该测试由Futuremark和AMD、Intel、微软、NVIDIA等众多基准测试开发项目(BDP)合作伙伴共同开发,从零开始完全面向DX12,核心引擎也是完全基于DX12,可彻底释放新API的各种潜力,包括降低处理器负载、高效利用GPU硬件、异步计算、混合多显卡、多线程等等。

    RX 480劲敌登场 英伟达GTX 1060首发评测
    3DMark Time Spy

    吊打上代甜点 Radeon RX 470首发测试
    3DMark Time Spy GPU成绩

      Time Spy是第一个针对DX12的独立第三方基准测试工具,整个引擎完全基于DX12设计,可充分压榨显卡的DX12性能,测试负载也远远高于此前的DX11 FireStrike。值得一提的是,测试中可以开启或者关闭异步计算(Async Compute),因为不是每一种GPU架构都支持该特性。AMD GCN架构一直支持,NVIDIA则只有最新的Pascal才支持。在此项测试中,我们可以看到,RX 470虽然在基准测试中落后GTX 970约5%,但在DX12测试中则要领先GTX 970约1%,两者基本算是拥有相同的水平。


    产品:Radeon RX 470 AMD 显示芯片

    13VR性能测试

    VR性能测试

      在VR测试部分,我们选择了Steam平台推出的一款名为“SteamVR Performance Test”的软件程序,该程序可以全面检测用户的PC性能,考验PC是否能够支持VR设备稳定流畅运行。SteamVR效能测试会透过一段2分钟由Valve制作的《光圈科技机械人维修VR展示》来评估玩家电脑的渲染力。在收集相关数据后,它将判断玩家所使用的系统能否维持在90fps的帧率运作以及VR内容的视觉保真能否够校调至建议的水平标准。

    缔造性能神话 GeForce GTX 1080首发评测
    《SteamVR Performance Test》

    媲美970的亲民卡 Radeon RX 470首发测试
    GTX 1060保真度为5.7

    媲美970的亲民卡 Radeon RX 470首发测试
    SteamVR Performance Test成绩对比

      通过保真度我们可以看出,RX 470并未达到VR Ready的程度,虽然很是接近,这也是RX 470的显卡包装上没有VR Ready标识的原因。而作为VR的入门级显卡,GTX 970的表现还是非常不错的,领先RX 470 1.7分,可见RX 470在VR体验方面确实差一些。

    产品:Radeon RX 470 AMD 显示芯片

    14DX11游戏性能测试(1080p)

    DX11游戏性能测试(1080p)

      首先为大家带来的是有关DX11游戏部分的测试。经过上两次首测中展现形式的改良,读者普遍反响还不错,在数据方面做到了更加直观易读。不过吉吉我自己也意识到,首测篇幅太长,过于冗余,因此这次我将按DX11和DX12游戏按照1080p和2K两个分辨率进行数据汇总展示,也请各位网友对这种新的形式提些意见,吉吉在此谢过!首先是RX 470在各游戏中的性能表现,之后的GTX 970和R9 380成绩,我们还是按照上次±百分比的形式,将RX 470的成绩设定为100%,测试结果如下:

    媲美970的亲民卡 Radeon RX 470首发测试
    RX 470 DX11游戏测试结果汇总

    媲美970的亲民卡 Radeon RX 470首发测试
    GTX 970 DX11游戏测试结果汇总

    吊打上代甜点 Radeon RX 470首发测试
    R9 380 DX11游戏测试结果汇总

    媲美970的亲民卡 Radeon RX 470首发测试
    GTX 960 DX11游戏测试结果汇总

      以上便是4款显卡在1080p分辨率下,4项DX11游戏中的表现,首先我们进行RX 470和GTX 970的对比。我们可以清楚地看到,在DX 11游戏中,RX 470照比GTX 970还是有一些差距,平均落后约4%,但幅度很小;对比R9 380和RX 470我们可以看出,RX 470大幅度领先,平均领先幅度约24%,优势十分明显;最后对同GTX 960相比,RX 470平均领先幅度约36%


    产品:Radeon RX 470 AMD 显示芯片

    15DX11游戏性能测试(2K)

    DX11游戏性能测试(2K)

      测完常规的1080p分辨率,我们再来测试一下2K分辨率下各卡的表现。我们选择的四块卡均拥有4GB显存,可以应对2K高分辨率下的渲染压力,以下便是测试结果:

    媲美970的亲民卡 Radeon RX 470首发测试
    RX 470 DX11游戏测试结果汇总

    媲美970的亲民卡 Radeon RX 470首发测试
    GTX 970 DX11游戏测试结果汇总

    媲美970的亲民卡 Radeon RX 470首发测试
    R9 380 DX11游戏测试结果汇总

    媲美970的亲民卡 Radeon RX 470首发测试
    GTX 960 DX11游戏测试结果汇总

      以上便是4款显卡在2K分辨率下,4项DX11游戏中的表现,RX 470和GTX 970相比,平均落后约5%;对比R9 380和RX 470我们可以看出,RX 470大幅度领先,平均领先幅度约23%,优势十分明显;最后对同GTX 960相比,RX 470平均领先幅度约36%

      综上所述,RX 470在DX11游戏测试中以碾压级的优势超过了同价位的上代甜点卡R9 380和GTX 970,并且十分逼近GTX 970,可见该卡的确实力非常之强劲。然而这还只是冰山一角,接下来我们将进行A卡十分擅长的DX12游戏,RX 470又会有着怎样的表现呢?请各位往下看。

    产品:Radeon RX 470 AMD 显示芯片

    16DX12游戏性能测试(1080p)

    DX12游戏性能测试(1080p)

      接下来进行的是DX12游戏部分,Win10已经发布一周年了,市面上也有了很多支持DX12 API的游戏,一些之前不支持DX12的游戏也加入了DX12模式,可以说DX12这种低负载API就是未来游戏的发展方向。A卡凭借强大的异步运算性能,在DX12游戏中表现十分优异,那么采用GCN 4.0架构的RX 470又会有着怎样的惊艳表现呢?测试结果如下:

    媲美970的亲民卡 Radeon RX 470首发测试
    RX 470 DX12游戏测试结果汇总

    媲美970的亲民卡 Radeon RX 470首发测试
    GTX 970 DX12游戏测试结果汇总

    媲美970的亲民卡 Radeon RX 470首发测试
    R9 380 DX12游戏测试结果汇总

    媲美970的亲民卡 Radeon RX 470首发测试
    GTX 960 DX12游戏测试结果汇总

      以上是4款显卡在1080p分辨率下,4项DX12游戏中的表现。RX 470和GTX 970相比,由之前的落后转为领先,平均领先幅度约8%;对比R9 380和RX 470我们可以看出,RX 470大幅度领先,平均领先幅度约24%,优势十分明显;最后对同GTX 960相比,RX 470平均领先幅度约38%,呈现出碾压的状态。

    产品:Radeon RX 470 AMD 显示芯片

    17DX12游戏性能测试(2K)

    DX12游戏性能测试(2K)

      测完常规的1080p分辨率,我们再来测试一下2K分辨率下各卡的表现,以下为测试结果:

    媲美970的亲民卡 Radeon RX 470首发测试
    RX 470 DX12游戏测试结果汇总

    媲美970的亲民卡 Radeon RX 470首发测试
    GTX 970 DX12游戏测试结果汇总

    媲美970的亲民卡 Radeon RX 470首发测试
    R9 380 DX12游戏测试结果汇总

    媲美970的亲民卡 Radeon RX 470首发测试
    GTX 960 DX12游戏测试结果汇总

      以上便是4款显卡在2K分辨率下,4项DX12游戏中的表现,RX 470和GTX 970相比,平均领先约8%;对比R9 380和RX 470我们可以看出,RX 470大幅度领先,平均领先幅度约22%,优势十分明显;最后对同GTX 960相比,RX 470平均领先幅度约38%,领先幅度接近4成。

      根据测试结果我们看出,在DX12游戏测试中,RX 470实现了逆袭,由落后GTX 970约5%到领先GTX 970约8%,实现了13%的提升,可见RX 470 DX12性能是十分优异的。此外,综合来看,GTX 970和RX 470不相上下,而RX 470领先上代甜点R9 380约25%,领先GTX 960约35%,实现了性能上的绝对领先。

    产品:Radeon RX 470 AMD 显示芯片

    18OpenGL运算性能测试

    OpenGL运算性能测试:LuxMark

      LuxMark考验的是显卡的OpenCL运算能力,测试时使用GPU-Only模式,单纯考验显卡GPU的性能。进入软件后将测试环境设置为Room(Complex Benchmark:2016K triangles),以下是参测显卡在该项测试中的表现:

    RX 480劲敌登场 英伟达GTX 1060首发评测
    LuxMark V2.0

    吊打上代甜点 Radeon RX 470首发测试
    LuxMark V2.0测试成绩

      LuxMark是一款可以很好考量显卡OpenGL运算性能的专业软件,多用于专业卡的测试。在这里我们可以看到,4张卡中性能最强的还是GTX 970,其领先RX 480约25%,而RX 470则领先R9 380和GTX 960约35%左右,根据以往经验,在LuxMark测试中,同级别的N卡一向成绩要高于A卡。

    产品:Radeon RX 470 AMD 显示芯片

    19显卡性能压榨测试

    显卡性能压榨测试

      看过RX 480首测的朋友或许还记得,全新Polaris显卡的超频性能是十分不错的,而且新核心对频率比较敏感,在轻微超频的状态下也能取得不错的性能提升。由于上一次我们只收到了公版RX 480,外接供电部分设计相对保守,因此我们并没有进行性能压榨测试,只是以讯景的高频版显卡来展现RX 480的超频实力。这一次我们收到了多款非公版产品,其中蓝宝石的RX 470超白金显卡采用8pin供电设计,并且有着1260MHz的超高频率,目测该卡会有不错的超频实力,因此我们便对该卡进行了性能压榨测试,来看看RX 470这块卡究竟有着怎样的实力。

    吊打上代甜点 Radeon RX 470首发测试
    蓝宝石 RX 470 超白金

      首先我们在Wattman中将Power Limit提升50%,有关Power Limit的作用参见前面的Wattman介绍部分。提升后的跑分如下:

    吊打上代甜点 Radeon RX 470首发测试
    PL+50%后3DMark得分为5175分

      从图中我们可以看到,在提升Power Limit后,RX 470的GPU得分从5021分升至5379分,提升幅度为7.1%,这个成绩已经十分接近RX 480了。接下来我们将在这个状态下进行超频,经过我们多次尝试,我们最后实现稳定运行的频率为1440MHz,比默认状态高出约180MHz,此时的跑分如下:

    吊打上代甜点 Radeon RX 470首发测试
    频率提升至1440MHz后的3DMark得分为5580分

      将频率拉高至1440MHz后,最终RX 470在3DMark FSE中的GPU得分为5818分,提升幅度为15.9%,这个成绩比RX 480高出6.5%,直逼R9 390X。由此可见,该卡的超频实力是非常强的,不,准确的说是强到夸张了,在频率提升180MHz的情况下,理论性能却提升了足足16%,这在以往的AMD产品中是很少见的。

    产品:Radeon RX 470 AMD 显示芯片

    20双卡交火性能测试

    双卡交火性能测试

      测试过单卡后我们该来测试双卡交火的性能了,当初AMD官方宣称RX 480双卡交火的性能是要比GTX 1080高的,而RX 470仅仅比RX 480的性能弱一点,双卡性能在理论上也是十分接近GTX 1080的,因此吉吉我以讯景RX 480黑狼进化版作为主卡,搭配蓝宝石RX 470超白金进行3DMark FireStrike测试,测试结果如下图:

    吊打上代甜点 Radeon RX 470首发测试
    RX 470双卡交火得分为8705分

      经过测试我们可以看出,在3DMark FireStrike Extreme测试中,RX 470双卡交火的得分为8705分,其中GPU部分得分为9785分,落后GTX 1080约5%左右。可见RX 470双卡交火后的性能的确非常强劲,直逼GTX 1080。然而我们知道,在拉高Power Limit后,显卡的全部性能才能得以释放,所以这次我们将双卡的Power Limit均提高50%,测试结果如下:

    吊打上代甜点 Radeon RX 470首发测试
    RX 470 PL+50%后双卡交火得分为9288分

      将Power Limit拉高50%后,RX 470的双卡成绩骤升,总分达到了9288分,GPU部分的得分更是达到了10536分,超过GTX 1080约2.5%,达到了“大哥”RX 480所取得的成就。由此可见,用RX 470双卡平台来挑战顶级游戏旗舰也是可行的,只需要在Wattman里稍稍设置即可。

    产品:Radeon RX 470 AMD 显示芯片

    21显卡功耗及温度测试

    显卡功耗及温度测试

      温度方面我们将继续采用FurMark来进行测试,考虑到不同游戏之中,显卡的负载率不同,尤其是低分辨率和高分辨率的负载率差异会让显卡的功耗完全无法测算平均数值。因此我们需要采用Furmark这样的权威性烤机软件,让GPU芯片之中每一个运算单元完全满载,充分发挥供电最大化的状态才能得出准确的成绩。由于FurMark对RX 470的支持不完善,因此不能显示RX 470实际的温度,我们用最新版本的GPU-Z来查看烤机一段时间后RX 470的温度。另外需要注意的是,成绩显示的是讯景RX 470黑狼进化版的温度,并不代表公版温度。

    吊打上代甜点 Radeon RX 470首发测试
    讯景RX 470黑狼进化版烤机温度为71℃

      讯景RX 470黑狼进化版的烤机温度仅有71℃,这是公版显卡所达不到的,,同时也侧面反映了该卡的散热实力非常强劲,对于A卡来说,良好的散热是必须的,如果触及温度墙,A卡就会大幅度降频,性能自然也就随之下降。

    14nm制程的首秀 Radeon RX 480首发测试
    参测显卡空载功耗汇总

    吊打上代甜点 Radeon RX 470首发测试
    参测显卡满载功耗汇总

      空载功耗方面,所有参测显卡所在平台的功耗均在70w以下,这说明在空载状态下,参测显卡的耗电程度是差不多的,而满载功耗则相差比较大了。首先我们需要清楚的是RX 470、GTX 970、GTX 960和R9 380的TDP分别为120w、145w、120w以及190w,从图中我们可以看出,GTX 960的平台满载功耗最低,为213w,RX 470比GTX 960高了10w左右,为222w,功耗最高的R9 380的平台满载功耗也最高,为285w。

    产品:Radeon RX 470 AMD 显示芯片

    22实现性能飞跃的亲民好卡

    实现性能飞跃的亲民好卡

      有关Radeon RX 470的全部测试至此已经结束,其性能及各项特性相信各位看官应该都有所认知了。从实际测试成绩上看,传统的DX11游戏中,RX 470的性能全面超越R9 380和GTX 960,并且仅落后GTX 970约5%;然而在DX12测试中,RX 470不仅拉大与R9 380和GTX 960的差距,同时实现逆袭,超越GTX 970约8%,表现十分让人满意,因此综合来看,RX 470有着和GTX 970一样的性能。

    吊打上代甜点 Radeon RX 470首发测试
    讯景 RX 470 黑狼进化版

      如果说RX 480的性价比还不够高的话,那么RX 470的性价比就真是高得让人没话说,在同等价位下,RX 470要领先R9 380和GTX 960约3成。另外,在比GTX 970便宜30%以上的情况下,性能却能做到一样,RX 470无愧当下的性价比之王。RX 470的官方建议零售价为1599元,这个价格同上代甜点级产品持平,也是玩家更容易接受的价格,由此可见,RX 470正式上市后,其销量必然会超越率先发布的RX 480,成为AMD的明星产品。

    亲民北极星登场 AMD发布RX 470和RX 460
    AMD于ChinaJoy 2016发布RX 470和RX 460

      RX 480作为当头炮,给AMD造了很大的势。预售量四位数,销量五位数,引发DIY界大量讨论与关注的RX 480是AMD股价一路高涨的重要原因。而且根据16年Q2财报来看,AMD终于实现了3年来的首次扭亏为盈,Polaris系列产品的发布真正地为AMD注入了新鲜血液,紧随RX 480发布的RX 470拥有比RX 480更高的性价比,大多数消费者必然会考虑这款更亲民的好卡。

    吊打上代甜点 Radeon RX 470首发测试
    采用特殊8pin接口设计的R9 295x2

      接下来该说说该卡的缺点了,该卡的TDP为120w,在正常使用情况下所能达到的最大功耗的确也就是120w,但是别忘了Wattman里的Power Limit选项,在将这个选项拉高50%后,满载功耗会一路飙升,甚至接近R9 380的功耗。看到这里读者会说,AMD又从主板偷电了,跟RX 480一样,6pin最多供给150w,多出来的电哪来的?有关这个,我个人觉得有两种可能:1、像之前的RX 480一样从主板的PCIE取电,那么这样的做法无疑会大大增加主板烧毁的风险;2、从外接供电取电,不知道大家还记不记得R9 295x2,500W TDP的双芯卡皇却仅有2个8pin供电接口,AMD正是通过加大电源电流来实现足够的能量供给,这次的RX 470也很有可能是这种情况,如果这样的话还是相对安全的,毕竟现在我们买的电源都有80PLUS认证,能提供的电流也很大。在没有确凿证据之前,我们不能武断地认为是从主板取电。

    吊打上代甜点 Radeon RX 470首发测试
    也许8pin才是最佳选择

      另外,AMD所提供的测试版驱动中并没有“兼容性”选项,这个选项可以防止显卡的功耗超高,会控制在一个合理的范围内,这也是RX 480在传出“偷电门”之后,AMD特意在驱动中设置的选项,不知在后期的正式版驱动中,AMD是否会为RX 470增加“兼容性”选项。其实只要不去可以拉高Power Limit,RX 470的功耗还是很正常的,也不需要去开启这个选项。

    吊打上代甜点 Radeon RX 470首发测试
    目前唯一的“公版”

      最后跟大家说一说RX 470的版本问题。就目前情报来看,RX 470不会推出公版,而蓝宝石的RX 470白金版是最接近公版的选择。另外,RX 470除了4GB版本,还会有8GB版本,当然,出货量应该相对较小,就好比RX 480的4GB版本一样,毕竟购买RX 470的玩家更倾向于选择4GB版本,完全没有必要去花更高的价格购买8GB版本,4GB显存去应付2K分辨率下的3A大作还是足够用的。新架构和新制程让A卡的性价比再上一层楼,RX 470做了个很好的表率,不知NVIDIA的GTX 1050会什么时候发布,会有着GTX 1060的逆天性价比么?相信NVIDIA一定准备好pascal架构新甜点来迎战RX 470了,让我们拭目以待!

    23AMD Radeon RX 470详细参数

    返回分页阅读本文导航
    • 猜你喜欢
    • 最新
    • 精选
    • 相关
    推荐经销商
    投诉欺诈商家: 010-83417888-9185
    • 北京
    • 上海
    • 热门显卡
    • 新品上市
    推荐问答
    提问
    0

    下载ZOL APP
    秒看最新热品

    内容纠错
