55nm最强9600GT三种不同频率超频实测


分页浏览|全文浏览    【CNET中国·ZOL 原创】 作者:龚力成 | 责编:龚力成     评论

晋升55nm制程的9600GT显卡

    从今年七月份开始,NVIDIA的主流显示芯片开始进入55nm制程工艺的转换,其中首款产品Geforce 9800GTX+得益于新工艺的恩惠,显卡核心极限频率相比老产品提升了100-150MHz,性能得到了近10%的增长。

    慢慢通过市场中的显卡发现,不仅仅是G92核心的Geforce 9800GTX+,搭载G94核心的中端显卡Geforce 9600GT也被偷偷的换成了55nm制程工艺,只不过显卡仍然叫做Geforce 9600GT,默认核心频率依然还是650MHz起步。这是否意味着拥有新核心的Geforce 9600GT显卡将比老的Geforce 9600GT显卡更好超频呢?


55nm核心更好超 七彩虹9600GT超频测试
七彩虹9600GT-GD3 UP烈焰战神 512M R10显卡

    对于这个好奇想法,我们以更换了55nm制程工艺新核心的七彩虹9600GT-GD3 UP烈焰战神 512M R10来做一次超频测试,看看新核心将给Geforce 9600GT带来哪些改变。

如何区分55nm制程的9600GT核心

    目前,市场中55nm制程工艺和65nm制程工艺的Geforce 9600GT显卡是共存的,用户改如何区别新老核心的Geforce 9600GT显卡呢?

55nm核心更好超 七彩虹9600GT超频测试

    通过拆解七彩虹9600GT-GD3 UP烈焰战神显卡,我们可以看到55nm制程工艺的G94核心,相比65nm制程工艺的G94核心要小,而且显示芯片上面的电阻位置也略有改变,其型号标称为G94-300-B1。

豪华面貌的七彩虹9600GT

55nm核心更好超 七彩虹9600GT超频测试
七彩虹9600GT-GD3 UP烈焰战神显卡正面

55nm核心更好超 七彩虹9600GT超频测试
七彩虹9600GT-GD3 UP烈焰战神显卡背面

55nm核心更好超 七彩虹9600GT超频测试    55nm核心更好超 七彩虹9600GT超频测试
散热器与供电电路

    显卡设计方面,七彩虹9600GT-GD3 UP烈焰战神保留了一如既往的豪华风格,使用了独家PCB板型,4相豪华供电电路,大型多热管散热器,力求显卡最高的稳定性和超频性能。

    显存方面,七彩虹9600GT-GD3 UP烈焰战神采纳三星1.0NS显存颗粒,8颗粒组成512MB、256BIT显存规格。显卡默认频率为公版的650/1650/1800MHz,通过显卡接口部分的超频按钮,还可以工作在700/1750/2000MHz。

完善的新一代输出接口

55nm核心更好超 七彩虹9600GT超频测试

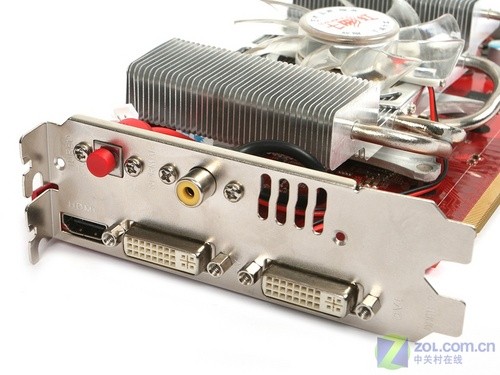

    七彩虹9600GT-GD3 UP烈焰战神显卡的接口设计,在众多产品中是非常独特的,它不仅提供了双DVI接口,而且还支持HDMI接口输出、TV视频输出接口。
