暗黑骑士团再添猛将
提起华硕，玩家们首先联想起的无疑是其出色的主板产品，其极具人性化的设计和优质的做工辅助了一位位超频冠军的诞生。不过，近来关心显卡行业的玩家一定也会发现，曾经在显卡市场默默耕耘的华硕近期也有了更为高调的举动，诸如玩家国度系列等显卡新品的发布令更多发烧友们在中高端市场有了新的选择。
当然除了玩家国度系列之外，华硕针对不同的市场也推出了不同系列的产品线。例如我们在之前曾重点评测过的暗黑骑士系列的9800GTX+显卡，产品一经推出便受到了广泛的追捧，可见华硕雄厚的技术研发实力在显卡产品中得到了良好的延续。此次，华硕再次亮出王牌，DK版的HD4870隆重登场，为高端玩家们再献好礼。下面，就让我们方方面面的来了解一下这款产品有着怎样的与众不同。
● 暗黑骑士团再添猛将
首先我们依旧从产品的包装来看起，这款HD4870显卡的外包装依然采用了其暗黑骑士版的冷酷黑色外观。
显卡包装
包装上暗黑其实的人物形象熠熠生辉，生动形象。很好的道出了产品的定位。显卡包装正面，显卡的具体型号清晰明了，方便了玩家们的选购。

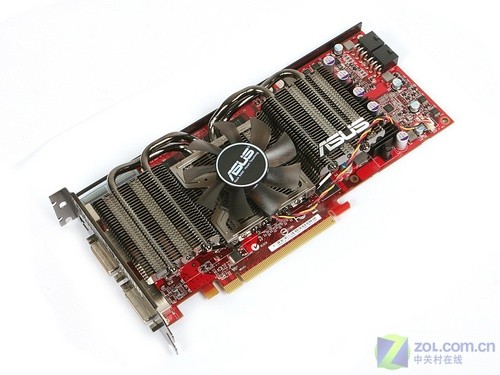

华硕 EAH4870 DARK KNIGHT 显卡
华硕这款EAH4870 DARK KNIGHT 显卡采用了红色的PCB板，基于非公版制造。显卡最大的亮点莫过于其采用的华硕DK版散热系统。黑色的散热器同红色的PCB相搭配更令玩家眼前一亮，更增吸引力。
华硕4870显卡详解
接下来，我们着重来看看这款显卡同其它产品有着哪些地方的不同。以此来进一步的增进我们对其的了解。
显卡PCB背面
前面我们也说到了，这款产品采用了非公版设计，这一点从我们从显卡的用料及供电系统可以很明显的分辨出来。不过，这款产品依旧保持了优质的做工。其显卡的PCB背面，大量的元器件使用保证了显卡的稳定行，其次显卡的布线采用了大量的蛇形走线设计，增强了电器性能及抗干扰能力，特别是在显卡的输出端，完整的滤波电路保证了其出色的信号输出。
显卡PCB金属条
由于HD4870的PCB板型较长，因此难免会在长期的使用过程中造成PCB的弯曲及变形。从而影响产品的稳定性。Asus为这款显卡加装了PCB金属固定条，防止了PCB变形，由此可以看出Asus在细节之处的用心。
显卡核心
显卡接口
这款产品采用了双DVI+S-Video的输出接口设计，保证了用户大部分应用的需求。同时显卡还附赠了多款接口转接头，用户更具需求也可以轻松的组建高清影音平台。
显卡做工用料解析
● 显卡做工用料解析
接下来我们再来看看这款显卡的做工用料部分，作为一款非公版产品，他有着哪些特色能够吸引我们消费者的注意呢？

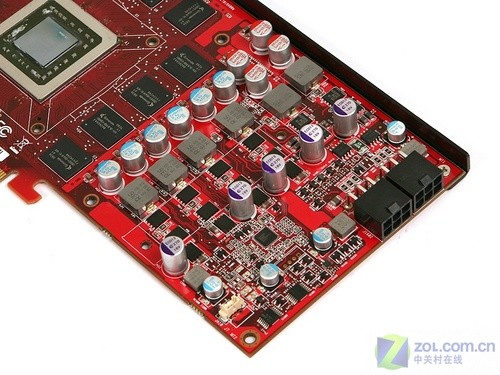

显卡供电部分
首先还是来看看显卡的供电部分，前面我们提到过，这款产品的供电部分与公版产品有着截然不同的显现。其一改公版产品数字供电的方式，转而使用了4+2相式供电，其中核心为4相供电，而显存采用了2相供电。全固态电容搭配封闭式电感的设计保证了这款产品运行的稳定，配合双6pin电源更是提供了充足的电力保证。

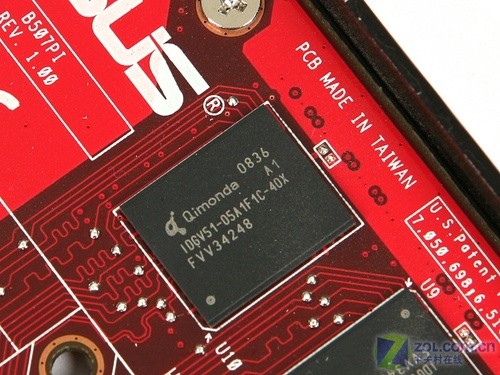

显存颗粒
这款显卡的显存部分采用了Qimonda 奇梦达的DDR5显存颗粒，构成了512MB/256bit的显存规格。这款产品默认的核心/显存频率为750/3600MHz，同公版一致的频率保证了这款产品强劲的性能。

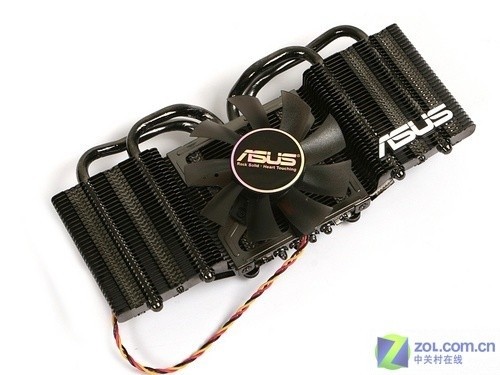

显卡散热器
这款显卡采用的黑骑士散热技术（Dark Knight Fansink），其延续了华硕的散热技术的创新理念，在保证散热效果的同时，有着很好的静音效果。在散热风扇上，黑骑士散热器采用了特殊的动力引擎，并在风道方面相对于一般散热风扇有大幅度的改良，在确保强劲的动力，保证了噪音的控制，从而提升用户们使用时的感官享受。
在散热方面，黑骑士散热器采用了大片的铝合金鳍片，在散热片部分插入了4根Dark Knight热导管，把显示芯片的热量更高效的传输到散热片顶部，从而达到更好的散热效果。通过显卡的散热风扇进一步的提升了显卡的散热效率。
经过详细的了解，相信大家都已经对这款显卡的外观、做工及用料有了一个充分的了解，接下来便让我们来看一看这款产品的实际性能。
测试系统硬件环境
● 测试系统硬件环境
显卡性能测试使用的硬件平台由CORE 2 QUAD Q9300 CPU、P45 Chipset主板和1GB*2双通道DDR2-800内存构成。细节及软件 环境设定见下表：
测 试 软 件 相关 介 绍
中央处理器
Intel Core 2 QUAD Q9300
内存模组
CORSAIR DDR2 800 1GB*2
（800 5-5-5-18-2T）
主板
ASUS Rampage Formula
（Intel X48 BIOS版本:0801）
显示卡
Asus 华硕EAH 4870 DARK KNIGHT
（RV770 / 512MB / 核心:750MHz / 显存:3600MHz）
公版 Radeon HD 4870
（RV770 / 512MB / 核心:750MHz / 显存:3600MHz）
硬盘
Seagate Barracuda 7200.10 SATA
（320GB / 7200RPM / 16M
电源供应器
Topwer TOP-900W
（ATX12V 2.0 / 900W）
显示器
HANNS.G HG281D
（28英寸LCD / 1920*1200分辨率）
| 操 作 系 统 及驱 动 | |
| 操作系统 | Microsoft Windows Vista Ultimate SP1 |
| （中文版 / 版本号6001） | |
| 主板芯片组驱动 | intel X48 Chipset for Vista |
| （WHQL / 版本号 9.0.0.1011） | |
| 显卡驱动 | AMD-ATI Catalyst for Vista |
| （WHQL / 版本号 8.11） | |
|
|
1920*1200_32bit 60Hz |
测试内容包括D3D合成测试软件3DMark 06和3Dmark Vantage，及3款最新DirectX 9 3D游戏和5款DirectX 10游戏。合成测试软件3DMark用总分衡量性能，3D游戏用平均fps来衡量性能，两者都是越高越好。
| 测 试 软 件 相 关 介 绍 | ||
| 3D合成 |
3Dmark06 | |
| （Futuremark / 版本号1.10） | ||
| 3Dmark Vantage | ||
| （Futuremark / 版本号1.00） | ||
| 3D |
DirectX 9 | Call of Duty 4： Modern Warfare |
| （Activision / BenchMark Demo） | ||
| Need for Speed:Pro Street | ||
| （EA / 版本号1.0） | ||
| Command and Conquer：Red Alert 3 | ||
| （EA / 版本号1.0） | ||
| DirectX 10 | ||
| BioShock | ||
| （2KGames / 版本号1.0） | ||
| Call of Juarez | ||
| （Ubisoft / 版本号1.0） | ||
| Company of Heroes | ||
| （Relic / 版本号1.7.1） | ||
| Crysis | ||
| （Crytek / 版本号1.2.1） | ||
| Farcry 2 | ||
| （Ubisoft / 版本号 1.0） | ||
| 测 试 辅 助 软 件 | |
| 速度记录软件 | Fraps |
| （beepa / 版本号 2.9.4） | |
游戏性能测试比较
● 游戏性能测试比较
本次评测的游戏我们选择在目前主流玩家所应用的1680*1050及1920*1200两种显示器的标准分辨率下完成测试。从前面的介绍中我们可以看出，这两款产品拥有着相同的频率，因此其性能表现基本保持一致，我们在随后的测试中来验证这一点。
| 华硕EAH4870 DARK KNIGHT 测试成绩汇总表 | ||
| 华硕 EAH4870 核心/显存 750/3600MHz |
公版 Radeon HD 4870 核心/显存 750/3600MHz | |
| 纯理论性能测试 | ||
| 3Dmark 06 | ||
| 1280*1024 NA AA / NA AF | 13214 | 13208 |
| 1680*1050 NA AA / NA AF | 12917 | 12918 |
| 1920*1200 NA AA / NA AF | 12203 | 12197 |
| 3Dmark Vantage | ||
| Performance | 8749 | 8750 |
| High | 5587 | 5582 |
| Extreme | 3612 | 3607 |
| DirectX 9游戏测试 | ||
| Call of Duty 4 Modern Warfare | ||
| 1680*1050 NA AA / NA AF | 130.8 | 130.5 |
| 1920*1200 NA AA / NA AF | 110.8 | 110.8 |
| Need for Speed：ProStreet | ||
| 1680*1050 NA AA / NA AF | 84.3 | 84.3 |
| 1920*1200 NA AA / NA AF | 73.3 | 73.1 |
| Need for Speed：ProStreet | ||
| 1680*1050 NA AA / NA AF | 84.5 | 84.3 |
| 1920*1200 NA AA / NA AF | 73.2 | 73.1 |
| DirectX 10游戏测试 | ||
| BioShock | ||
| 1680*1050 NA AA / NA AF | 110.1 | 110.2 |
| 1920*1200 NA AA / NA AF | 92.2 | 92.1 |
| Call of Juarez | ||
| 1680*1050 NA AA / NA AF | 51.6 | 51.6 |
| 1920*1200 NA AA / NA AF | 43.0 | 43.0 |
| Company of Heroes | ||
| 1680*1050 NA AA / NA AF | 63.5 | 63.3 |
| 1920*1200 NA AA / NA AF | 49.3 | 49.2 |
| Crysis | ||
| 1680*1050 NA AA / NA AF | 22.4 | 22.5 |
| 1920*1200 NA AA / NA AF | 18.6 | 18.5 |
| FarCry 2 | ||
| 1680*1050 NA AA / NA AF | 37.9 | 37.6 |
| 1920*1200 NA AA / NA AF | 30.6 | 30.5 |
从以上的评测我们可以看出，华硕的这款产品由于具有同公版产品一致的频率，的确在性能上保持了一致。当然，华硕的这款产品在散热性能上的提升的确明显，接下来就让我们来详细的测试这款产品的散热能力。
显卡散热性能详测
● 显卡散热性能详测
接下来，让我们再来看看这款显卡采用的黑骑士散热技术（Dark Knight Fansink）在实际的程序运行中有着什么样的表现。

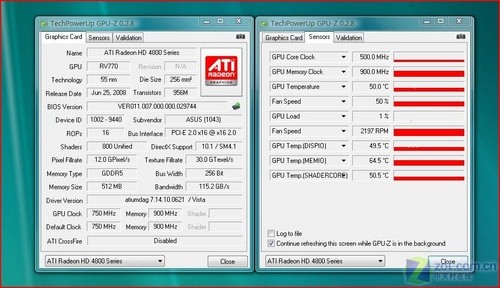

显卡待机温度50℃
从图中我们可以清晰的看见，得益于黑骑士散热技术的作用，空负载状态下能够非常好的将华硕的这款HD4870显卡控制在50℃左右。此时风扇转速为50%，从直觉上判断噪音的控制还是比较理想的。

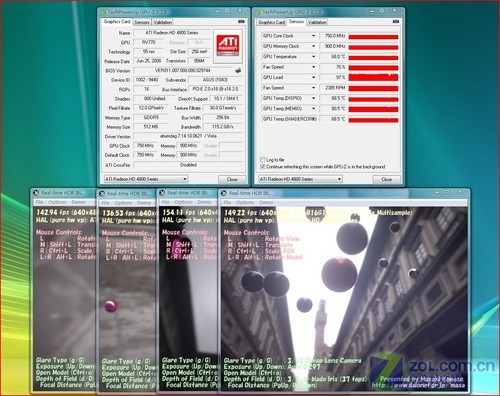

显卡满载测试温度68℃
在进行显卡满负载测试时，显卡的温度有所提升。随着温度的升高，显卡核心温度最终稳定在了68℃，对于HD4870这样高频率的产品来说，其散热效果还是非常不错的。此时显卡的风扇转速提升到了70%左右，更加高的转速并没有带来明显的噪声提升，可以说其仍然得到了非常不错的控制，这对不少要求静音的用户来说，无疑是非常的重要。
总的来说，我们可以看出，华硕这款HD4870黑暗骑士版显卡凭借着黑骑士散热技术不仅仅保证了显卡的温度控制，使其能够得以长期稳定的运行。
显卡超频性能测试
● 显卡超频性能测试
对于一款拥有着强劲散热系统及优秀做工的显卡产品，玩家们自然不会对其手下留情，充分的发掘其潜在的能力无疑是必须的！接下来，就让我们来看看Asus这款HD4870显卡在超频方面有着怎样的表现。
超频的方式我们选用了ATI的催化剂控制中心中所提供的超频功能，其能够非常方便的调节显卡的核心/显存频率。

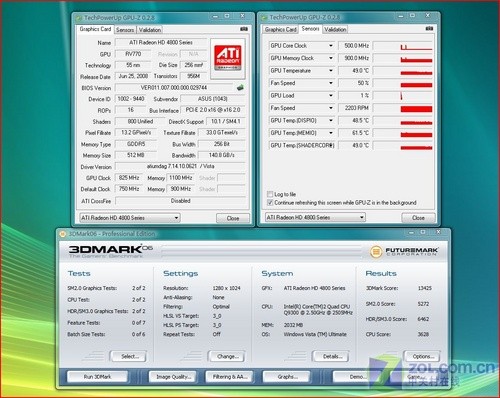

华硕HD4870显卡 超频测试 —— 3DMark 06 13425分
通过催化剂控制中心，我们非常轻易的便将这款显卡产品的核心/显存/shader频率提升到了825/4400MHz，这同公版产品及其默认频率相比，已经有了非常大的性能提升。在此频率下，我们顺利的通过了3DMark 06的测试，并得到了13425分的好成绩。

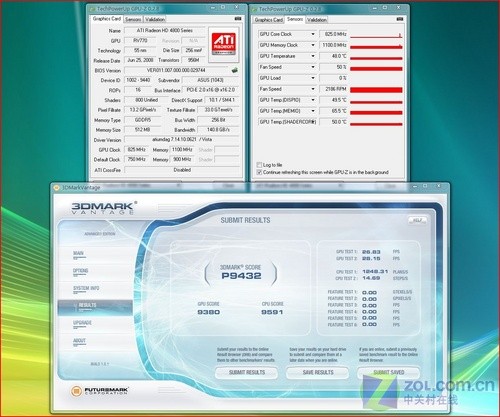

华硕HD4870显卡 超频测试 —— 3DMark Vantage P9432分
接下来，我们通过3DMark Vantage对这款显卡的DX10下的3D性能进行了测试。显卡非常顺利的通过了测试，并得到了明显的性能提升，其P9432分的好成绩令人对其刮目相看。可见这款显卡拥有着相当强劲的超频能力，非常适合喜爱超频的玩家们所选购。
显卡频道观点：
华硕 EAH4870 DARK KNIGHT显卡
通过本次测试，相信大家对华硕这款EAH4870 DARK KNIGHT显卡也已经有了一个非常详细的了解。这款产品虽然采用了非公版制造，不过其做工、用料、3D性能、散热能力及超频等多方面的性能都是无可挑剔。这无疑从侧面提升了显卡的附加值及耐玩性。强劲的性能自然备受高端发烧友们的喜爱，推荐超频爱好者及高端玩家们选购。
