对于显卡玩家来说，性能并不是我们追求的唯一因素，而显卡的可用性和显卡的适用性才是一款产品合理定位的表现。当所有厂商将研发实力放在顶级显卡或是千元以上级别显卡时，来自台湾的AIC厂商旌宇带来了一款非常有特色的HTPC专用显卡——基于GF119芯片的GT520。
旌宇Calibre GT520 迷你显卡评测
关于本次旌宇所使用的GF119核心，之前显卡行业众说纷纭，甚至有人认为新代号都是GF10x的形式，因此这个GF119看起来似乎是个升级版本，如果像GT200进化到GT21x系列那样甚至可能是未来的28nm工艺核心。
旌宇Calibre GT520
不过我们拆解这款产品后，GF119核心浮出水面，它是一颗Fermi架构的48个流处理器和64-bit显存位宽的低端显卡专用核心。不但拥有完整的DirectX11特效和完整地高清解码能力，还拥有更高的DirectX11执行效率以及相关功耗和发热控制技术。

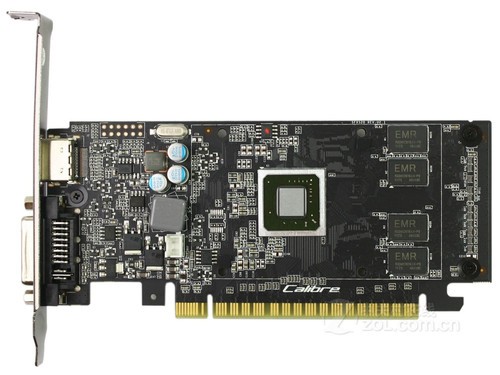

旌宇Calibre GT520核心与显存
本次我们收到的旌宇Calibre GT520使用了全封闭散热器，不过这款显卡的背板设计让我们有点意外，毕竟低端显卡很少拥有独立背板的，我们为旌宇在这款显卡上的用心设计表示赞许。
旌宇Calibre GT520显卡散热器
我们通过拆解可以看到这款显卡使用了铝制散热器，叶片将空气正压到散热器表面，然后通过散热器前后端导出热量。GPU核心直接通过硅脂接触散热器底部，风扇采用两针设计，噪音和转速都足够低。
显卡核心显存供电
由于由于显卡功耗超低，所以我们看到旌宇Calibre GT520显卡搭载了两项供电系统，核心与显存各使用其中一项，每项供电采用全封闭铁素体电感和固态电容构成。
显卡输出接口
显卡视频输出部分搭配了DVI、和HDMI接口，已经放弃了对传统VGA的支持，可以满足目前绝大多数显示设备使用需要。
● 测试项目及测试成绩
测试环节中，我们分别使用3Dmark 06及3Dmark Vantage取得旌宇Calibre GT520显卡的理论性能，DirectX 9部分采用街头霸王4和极品飞车12，DirectX 10游戏则采用鹰击长空和鬼泣4。游戏测试全部在最高特效设置，1920X1200/NAAA/NAAF的环境下进行。测试结果如下。
测试结果告诉我们除了鹰击长空2在高分辨率高特效下不能维持30FPS以上，其他几款游戏的测试结果是非常理想的，毕竟这款显卡48个流处理器能够应对一定强度的3D负载。
旌宇Calibre GT520显卡额定GPU频率达到900MHz，所以最终性能还是让我们满意的，毕竟经典的DirectX 9和低画质DirectX 11游戏是NVIDIA和AMD任何一家GPU厂商的低端产品不能放弃的应用领域。
● 旌宇Calibre GT520显卡测试总结
旌宇Calibre GT520显卡使用了当前在低端市场颇受关注的GF119芯片，打造了一款发热和功耗极低的HTPC专用显卡。
| 旌 宇 C a l i b r e G T 5 2 0 显 卡 测 试 综 述 | |||
|
| |||
| 评分项目 | |||
| 产品设计 | |||
| 产品定位 | ★★★★★ | ||
| 用料品质 | ★★★★★ | ||
| 市场定价 | ★★★☆☆ | ||
| 性能表现 | |||
| 3D性能 | ★★★★☆ | ||
| 游戏性能 | ★★☆☆☆ | ||
| 人性化设计 | |||
| 噪音控制 | ★★★★★ | ||
| 超频能力 | ----- | ||
| 接口附件 | ★★★☆☆ | ||
| 温度控制 | ★★★★★ | ||
| 设计细节 | ★★★★☆ | ||
| 编辑点评 |
总结： | ||
|
优势： | |||
|
遗憾： | |||
注：ZOL显卡频道产品打分细节标准
满分：★★★★★ 零分：☆☆☆☆☆ 未测试不评价：-----
● 产品设计：
1、产品定位：产品的设计是否符合目标用户的需要。
2、用料品质：供电设计是否豪华，用料可否保证显卡长期稳定运行。
3、市场定价：价格是否合理，比同类定位产品高减分，比同类定位产品低加分。
● 性能表现：
1、3D性能： 与同芯片产品比较，3D基准性能高低。
2、游戏性能：主观评价游戏当中的应用性。
● 人性化设计：
1、噪音控制：人体感觉得到的噪音带来的负面影响。
2、超频能力：显卡频率的可提升空间。
3、接口附件：通用性是否强，附件能否给用户解决临时出现的问题。
4、温度控制：通过测试了解显卡的温度控制程度。
5、设计细节：产品的美观度、细节的把控、各种人性化的技术运用。
● 测试系统硬件环境
性能测试使用的硬件平台由Intel Core i7-870
测 试 平 台 硬 件
中央处理器
Intel Core i7-870 Extreme Edition
（4核 / 超线程 / 133MHz*24 /
8MB共享缓存 ）
散热器
Thermalright Ultra-120 eXtreme
1600RPM）
内存模组
Apacer 猎豹二代双通道套装
PC3-12800
（SPD:1757 9-9-9-24-1T）
主板
技嘉P55-UD4 GIGABYTE
GA-P55-UD4
（Intel P55 + ICH10R Chipset）
硬盘
Hitachi 1T
（1TB / 7200RPM / 16M
50GB NTFS
电源供应器
AcBel R8 ATX-700CA-AB8FB
（ATX12V 2.0 / 750W）
显示器
DELL UltraSharp 3008WFP
（30英寸LCD / 2560*1600分辨率）
我们的硬件评测使用的内存模组由宇瞻（Apacer）中国区总代理佳明国际提供，电源供应器、CPU散热器由华硕（ASUS）玩家国度官方店、利民（Thermalright）的北京总代理，COOLIFE玩家国度俱乐部提供。
为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。
用户在体验或购买安装Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。
| 操 作 系 统 及 驱 动 | |
|
| |
| 操作系统 | |
| Microsoft Windows 7 Ultimate RTM | |
| （中文版 / 版本号7600） | |
|
|
主板芯片组驱动 |
|
Intel Chipset Device Software | |
| （WHQL / 版本号 9.1.1.1125） | |
|
| |
| 显卡驱动 | |
| NVIDIA Forceware | |
| （WHQL / 版本号 280.26） | |
|
|
|
| 2560*1600_32bit 60Hz | |
各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好，以时间计算的几款测试软件则是用时越少越好。
