测试显卡介绍——丽台 PX8800 GT 512MB

测试显卡介绍——丽台 PX8800 GT 512MB

    丽台 PX8800 GT 512MB采用了台积电（TSMC）采用65nm工艺制造的G92核心，核心默认频率高达700MHz，Shader频率为1750MHz。G92核心包含112个流处理器、NVIO和BSP引擎，核心晶体管数量达到惊人的7.54亿个，成为目前单颗GPU集成集体管数量之最。虽然集体管数量庞大，但是凭借65nm的优秀工艺，GPU面积仅为320平方毫米，这相对采用80nm工艺、拥有6.81亿晶体管和480平方毫米的G80来说，设计的非常出色。

丽台 PX8800 GT 512MB显卡

丽台 PX8800 GT 512MB显卡PCB背面

    供电部分丽台 PX8800 GT 512MB采用了多相集中设计，整个显卡的核心、显存供电模组被安排在显卡的右侧，从而有利于显卡集中散热、集中优化设计。供电模组采用了陶瓷屏蔽电感和固态电容，这样的用料大大增加了显卡的电气性，再搭配6pin外接供电，从而满足Geforce 8800GT的110W功耗需求。

显卡支持硬桥SLI模式

    丽台 PX8800 GT 512MB标配HDCP技术，所以一颗第三方HDCP Rom成为必须，这为喜爱高清和HTPC的用户提供方便。显卡支持硬桥SLI模式，这为用户未来廉价升级3D性能埋下伏笔。散热器采用了公版设计，PWM风扇可以根据GPU负载及温度进行自动调节，方便用户使用。

外接电源接口

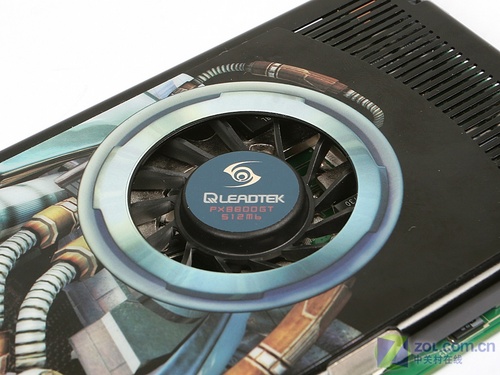

显卡风扇

    显存方面，丽台 PX8800 GT 512MB采用了8颗规格为16M*32bit的GDDR3 1.0ns显存颗粒，构成512MB/256bit的组合，显卡核心/Shader/显存默认频率为680MHz/1700MHz/2000MHz。

    视频输出接口，丽台 PX8800 GT 512MB采用双DVI+S-Video的设计，配合附件中的DVI转D-Sub转接头，满足绝大多数用户使用。产品配送的附件也非常丰富有驱动盘、说明书和各种连接线材。
