前言：Geforce 9600GT SLI我看行

●前言：Geforce 9600GT SLI我看行

        自从网上出现Geforce 9600GT的消息，到08年2月21日的正式发布都引来了无数用户的关注。之所以它会有如此这样的吸引力，主要是因为这款产品的定位、性能以及用户最关心的价格都非常适宜，是千元级别产品中极具性价比的一款。

        纵观NVIDIA历代Geforce X600（5≤X≤8）系列产品，其都是以性价比著称的中坚力量，不仅在当时成为用户心目中炙手可热的产品，也是NVIDIA用于普及大众的产品。不过仔细分析产品规格，排除GPU架构发生的翻天覆地变化，就显存规格而言所有Geforce X600系列显卡都是以128bit显存位宽为基础，这样的设计也是NVIDIA划分产品档次的主要手段。

        查看Geforce 9600GT的整体硬件规格，公版产品采用256bit/512MB的显存标配设置，就Geforce 9600GT而言也许显存位宽所带来的升级意义要大于GPU的升级意义，因为它是历代Geforce X600系列产品中，唯一一款标配256bit显存位宽的中端普及型产品。

        针对Geforce 9600GT的首发测试，本站在第一时间已经为广大读者奉上，具体请参阅《NVIDIA 9系锋锐出击 GF9600GT深入测试》，文中详细的阐述和介绍了Geforce 9600GT的技术规格及3D性能。

         不过在首发测试中，作者仅是以AMD-ATI和NVIDIA的中高端单核产品为测试对象，那么Geforce 9600GT的SLI模式会取得如何3D效能呢？如果让其面对A卡和N卡的顶级产品又会有如何表现呢？又或，Geforce 9600GT SLI与对手同价位产品Radeon HD 3850 CrossFire交战时又会取得如何战绩？这一个又一个疑问，笔者将会在本文中给出解答。

        本次为Geforce 9600GT SLI性能对比测试，笔者选择了NVIDIA的旗舰单卡产品Geforce 8800Ultra，虽然它已经停产下市，但是王者风范依技压群雄。而对手AMD-ATI方面，笔者选择了Radeon HD 3870 x2这款单卡双核顶级产品和Radeon HD 3850 CrossFire（公版256MB产品），选择理由真枪实弹的双核对双核PK。

产品：9600GT(PV-T96G-YDD) XFX讯景 显卡

AMD-ATI DX10 GPU技术简析

●AMD-ATI DX10 GPU技术简析

        虽然AMD-ATI的DirectX 10产品进入市场落后于NVIDIA半年之久，但是其产品的性能及关注度一再荣登榜首，例如其第一代DirectX 10显卡的Radeon HD 2600系列产品，而第二代DirectX 10产品中Radeon HD3850和Radeon HD3690再次成为用户的关注焦点。

图片源自Beyond3D

        不过无论是Radeon HD2000系列还是Radeon HD3000系列，都使用了相同的基础架构。GPU的更新主要是功能扩展、制程升级和架构优化，所以此处笔者仍然使用R600的架构示意图来做进一步解释。

        DirectX 10显卡的一个标志性特征就是使用流处理器设计，也就是说GPU的Shader从技术上取消了专用着色器，取而代之的是能够胜任像素着色器、顶点着色器和几何着色器的通用着色器。R600拥有320个流处理器，而最新一代的RV670同样拥有320个流处理器，二者的重要参数规格区别是显存位宽前者拥有512bit、后者拥有256bit。

        虽然A卡目前顶级单GPU产品的流处理器数量峰值为320个，但是其却为4D+1D的5个一组向量着色器组织形式。R600的每5个流处理单元才能行使完整的ALU功能，向外部申请执行资源，也就是通常所说的SIMD（单址多发）技术。不过R6X0着色器组织形式与传统的向量着色器不同，它能够理论上实现每周期发射最多5个标量指令，形成逻辑上的1D*5着色执行模式，当然它也可以进行2D+2D+1D这样的多标量+向量指令的混合发射。

RV670核心特写

        基于RV670核心的产品目前有Radeon HD 3870 x2、Radeon HD 3870和Radeon HD 3850，分别位于AMD-ATI产品布局的高端和中高端，主要通过核心数量和频率来划分产品档次。在这一点AMD-ATI和NVIDIA的风格可谓风格迥然，因为NVIDIA的同一GPU产品是通过缩减硬件规格来划分产品档次。

        RV670使用台积电（TSMC）采用最为先进的55nm GPU制程，核心拥有6.6亿晶体管和320个流处理器。在技术规格上RV670支持微软目前最先进的DirectX 10.1 API和Shader Model 4.1，而且值得一提的是RV670的实际工作只能已经超越了原有只负责图像处理的职能，其不仅包含3D加速功能，还可以实现高清视频解码加速，并集成HD5.1声卡和HDCP Key Rom，成为名副其实的多面手。

产品：9600GT(PV-T96G-YDD) XFX讯景 显卡

A卡组 对比产品简介

●A卡组 对比产品简介

        本次对比测试笔者将采用Radeon HD 3870 x2和Radeon HD 3850 CrossFire。

○性能王者——Radeon HD 3870 x2

        公版Radeon HD 3870 x2的核心、显存默认频率为825MHz/1800MHz，两颗GPU位于PLX科技的PEX8547两侧，这颗PEX8547能够为GPU提供48 lanes的PCI Express总宽，协助Radeon HD 3870 x2内部组建CrossFire。AMD-ATI工程师为这款产品配备了16颗16M*32bit的SAMSUNG GDDR3 1.0ns颗粒，提供（256bit/512MB）*2的规格。

        由于显卡的双GPU、PEX8547、显存和供电等都是高发热量大户，所以散热器为分别为上述芯片提供了独立散热鳍，在高效涡轮扇的作用下将热量带走。

○中端主力——Radeon HD 3850

        Radeon HD 3850的高性价比一直被用户公认，前文已经介绍过就使用核心而言，Radeon HD 3850在功能硬件规格上与Radeon HD 3870别无两样，很多用户通过软件超频将其变为Radeon HD 3870。

        公版Radeon HD 3850延续了自ATI以来就保贯彻的豪华设计、优质做工，虽然RV670使用55nm工艺制造，但是越来越高的核心频率不得不为其设计一款纯铜整体式散热器，在满足核心散热前提下，还能为8颗频率为1660MHz的SAMSUGN GDDR3 1.0ns颗粒散热。供电部分使用了3+1相设计，并标配6pin双路12V外接供电，满足显卡正常所需。

○A卡组测试平台展示

产品：9600GT(PV-T96G-YDD) XFX讯景 显卡

NVIDIA DX10 GPU技术简析

●NVIDIA DX10 GPU技术简析

        说到G80，可以说对硬件稍有了解的人都会听说过，它是第一款正式支持DirectX 10的显示核心，并且从06年11月份发布至今，采用G80全规格设计的Geforce 8800 Ultra仍然是单卡单核产品中无法被逾越的王者。

        而在随后推出的一系列GPU如G84、G86，甚至全新一代的G92、G94、G98都是在G80架构基础上演变而来，可以说G80是NVIDIA DirectX 10显卡的开山鼻祖。

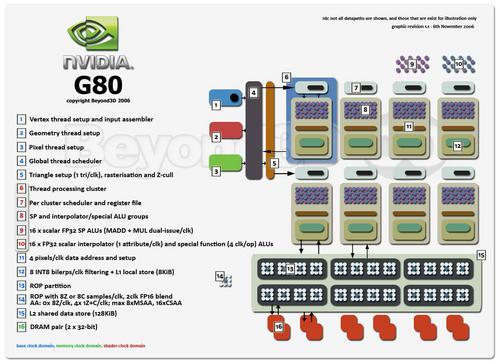

图片源自Beyond3D

        既然现在NVIDIA的DirectX 10产品使用了基本相同的主架构，那么笔者在此使用G80作为例子浅析产品架构特色。

        DirectX 10产品的一个重要特色就是通用标量着色，它是DirectX 10 API不可或缺的一个重要组成部分，这种架构被成为Unlified Architecture（统一渲染架构），这种设计的优势已经在介绍R600架构特色时讲过。简单说来，就是任何一个流处理器都能执行象素、顶点、几何等操作，最终以并行的计算方式完成，相对老架构（专用分离象素着色器和顶点着色单元）大幅度提高了性能和效率。

        不过NVIDIA的流处理器设计和AMD-ATI的流处理器设计有着本质的区别，以G80为例，它的每一个流处理器都配备一个独立ALU，可以将着色器使用率达到理论的100%，这种架构形式为MIMD（多址多发）。不过这种设计也拥有一个致命的缺陷就是单一时钟内只能计算一次，而R600的架构可以实现单一时钟内计算5次，NVIDIA为了弥补这一弱点，使用了GPU频率与Shader频率异步的设计。


G80核心特写                                           G94核心特写

        随着G80核心的提产，以G80核心为基础的Geforce 8800Ultra、Geforce 8800GTX、Geforce 8800GTS 640MB/320MB也已逐个下市，但是它们在高端产品中的强劲生命力是不可否认的，并且Geforce 8800Ultra的性能至今是单卡单核产品的佼佼者。

        G94作为一个新人，不仅在价格上符合大众普及型产品需求，同时它也是NVIDIA 256bit显存位宽DirectX 10产品价格最低的。与Geforce 8800GT、Geforce 8800GS不同，它们的核心是通过缩减G92的流处理器和显卡显存位宽得到，而Geforce 9600GT的G94核心是NVIDIA采用65nm工艺设计的全新产品。G94拥有64个流处理器，共由5.5亿晶体管构成，支持DirectX 10和Shader Model 4.0。公版Geforce 9600GT默认频率为650MHz/1625MHz/1800MHz（GPU/Shader/Memory）。

N卡组测试平台展示

产品：9600GT(PV-T96G-YDD) XFX讯景 显卡

N卡组 对比产品简介

●N卡组 对比产品简介

        本次对比测试笔者仍然启用了老将Geforce 8800Ultra单卡，还有新锐Geforce 9600GT SLI模式。

老当益壮——Geforce 8800Ultra

        作为第一代DirectX 10顶级产品，NVIDIA并没有为其配备256bit或512bit显存位宽，而是使用10颗规格为16M*32bit的SAMSUNG GDDR3 0.8ns颗粒构成384bit/768MB的组合，默认频率为2160MHz。由于使用80nm工艺设计，核心晶体管在满足3D加速等基本功能后，核心面积已经非常庞大，为了保证显卡在2D输出等方面的功能正常使用，NVIDIA为这款产品独立设计了NVIO芯片。

        强劲的性能必然带来巨大的功耗，为了满足显卡正常稳定运行的需求，供电部分使用了数字供电模组和2组6pin外接供电。

新生力量——Geforce 9600GT

        此次测试笔者选择了AIC XFX的Geforce 9600GT，这款产品是100%使用P545公版设计。虽然采用公版设计，但是其默认频率高达700MHz/1750MHz/2000MHz（GPU/Shaser/Memory），这将会为其带来非常可观的性能提升。

        显存使用了8颗规格为16M*32bit的SAMSUNG GDDR3 1.0ns颗粒，构成256bit/512MB的组合。虽然默认频率已经达到显存理论极限频率，但是对于工艺非常成熟的SAMSUNG GDDR3 1.0ns而言，还有很大潜力可挖。为了应对显卡整体高频规格设计，公版散热器使用一体化方法，其能够为核心、8颗显存及供电Mosfet同时散热。

        供电部分用料使用了三洋SVP固态贴片电容和陶瓷屏蔽电感的豪华组合，再搭配6pin双路12V外接供电，满足显卡正常工作所需。由于G94核心针对高清视频解码做了优化设计，为了保障用户在播放受保护协议保护的高清视频时畅通无阻，NVIDIA为Geforce 9600GT标配HDCP Key Rom。

产品：9600GT(PV-T96G-YDD) XFX讯景 显卡

测试平台及测试项目简介

●测试平台硬件介绍

        由于本次测试的显卡都是高端或顶级产品，所以笔者选用了目前Intel高端Core 2 Extreme QX9650和nForece 680I Chipset / X38 Chipset、DDR2 1066 1GB*2组建平台。为了减少平台对显卡产品的瓶颈，笔者将CPU超频至3.6GHz。

        之所以选择了nForece 680I Chipset / X38 Chipset，是为Geforce 9600GT组建SLI和Radeon HD 3850组建CrossFire准备。

●测试平台软件介绍

    本次测试选择了3Dmark06和9款3D游戏作为性能评断标准，其中3Dmark06成绩和游戏测试平均帧数都是越高越好。

产品：9600GT(PV-T96G-YDD) XFX讯景 显卡

DX9测试软件：3Dmark06

●3DMark 06

　　3Dmark 06是目前为止最新版本的3DMark，所有测试都需要支持SM3.0的DirectX 9硬件，并且支持HDR特性，这款软件的最终得分里CPU性能占有不小的权重，因此它更适宜分析整个系统的3D加速能力。

        在3Dmark06中，Radeon HD 3870 x2表现非常抢眼，在所有子项测试中名列第一。由于Geforce 8800Ultra在核心数量上不低其他对手，只能以第四身份垫底。再看Geforce 9600GT SLI和Radeon HD 3850 CF的成绩，Radeon HD 3850 CF在低分辨率下战胜Geforce 9600GT，而Geforce 9600GT SLI在高分辨率下凭借512MB大显存容量连扳两盘。

产品：9600GT(PV-T96G-YDD) XFX讯景 显卡

DX9游戏：COD4 / TimeShift

　　>>游戏类型：DirectX9 第一人称射击游戏
　　>>测试方式：黑夜室外/室内场景，沿同一固定路线跑完3次取平均值，Fraps计速
　　>>画质设定：可设置的全部最高

　　>>游戏类型：DirectX9 第一人称射击游戏
　　>>测试方式：黑夜室外场景，沿同一固定路线跑完3次取平均值，Fraps计速
　　>>画质设定：全部最高

产品：9600GT(PV-T96G-YDD) XFX讯景 显卡

DX9游戏：TDU / NFS11

●Test Drive Unlimited

　　老牌汽车竞速类游戏最新续作，开放式的游戏构架，拟真的操作风格，亮丽的室外场景和车辆缄默质量也提高到空前水平，这款游戏支持HDR。

　　>>游戏类型：DirectX9 竞速类游戏
　　>>测试方式：同一弯道竞速场景，人为操作跑完3次取平均值，Fraps计速
　　>>画质设定：全部最高

产品：9600GT(PV-T96G-YDD) XFX讯景 显卡

DX9游戏：UT3及DX9总结

● Unreal Tournament 3

　　万众瞩目的Unreal Tournament 3终于出现了DEMO，这款基于Unreal Engine 3的最新第一人称视角竞技类游戏仍然基于DirectX  9，但在游戏整体画面表现上超越了现有大部分DirectX 10游戏，更让人高兴的是它在中档配置的PC上仍然能够保证非常好的流畅度的效果。

　　>>游戏类型：DirectX9 第一人称射击游戏
　　>>测试方式：黑夜室外/室内场景，沿同一固定路线跑完3次取平均值，Fraps计速
　　>>画质设定：全部最高
　　>>AA、AF设定：AA和AF均在控制面板中开启

●DirectX 9游戏测试总结

        在5项DirectX 9游戏测试中，4种组合对比测试演变成Geforce 9600GT SLI与Radeon HD 3870 x2的争霸赛，最终是Geforce 9600GT SLI以微弱优势获得胜利。

        通过整体整机可以看出，虽然4种测试组合中Geforce 8800Ultra的价格最高，但是随着多核成为主流的今天，Geforce 8800Ultra的性价比荡然无存，而其他3种组合中Geforce 9600GT SLI表现最为出色。

        值得一提的是，在开启反锯齿项目测试中，两套A卡平台性能下降非常大，看来A卡驱动的反锯齿问题仍然没有得到彻底解决，反观N卡的两套平台性能表现更佳。

产品：9600GT(PV-T96G-YDD) XFX讯景 显卡

DX10游戏：COH / PT Boats

● Company of Heroes

　　二战是几年来长盛不衰的3D游戏题材，Company of Heroes就是从101空降师诺曼底登陆后在欧洲战场血战题材入手的最新战略游戏，不过其自带测试并非针对即时战略的实际场景，反而更像第一人称视角游戏。v1.7补丁让Company of Heroes提供了让游戏以DirectX 10 3D API运行的选项，与此同时，DX10开关的开启也让Company of Heroes v1.7成为新一代显卡杀手，这个模式下及所有显卡的速度都较v1.4版本有巨幅跌落。

　　>>游戏类型：DirectX10 即时战略游戏
　　>>测试方式：游戏自带性能测试工具，内容为3D实时运算的剧情过场回放
　　>>画质设定：全部最高

● PT Boats Knights of the Seat

　　PT Boats Knights of The Sea游戏由Akella开发，它们曾经制作过Sea Dogs、Pirates of The Carribean等作品。这是一款即时战略游戏，游戏不但支持DirectX10，还支持AGEIA PhysX物理处理卡，游戏画面表现相对平庸，但对系统要求不低。

　　>>游戏类型：DirectX10 即时战略游戏
　　>>测试方式：游戏自带性能测试工具，内容为3D实时运算的战斗回放
　　>>画质设定：全部最高

产品：9600GT(PV-T96G-YDD) XFX讯景 显卡

DX10游戏：COJ/Crysis及DX10总结

● Call of Juarez

　　Call of Juarez是一款较新的DirectX 9西部题材第一人称视角射击游戏，以出色的HDR效果闻名。4月末，Call of Juarez的DirectX 10 Beta版本和测试包问世，它能够支持Radeon HD 2000系列和Geforce 8系列产品，是第一款正式发布的可运行DirectX 10游戏。它的测试内容是Flyby的过场，通过区域分别着重展示最新的3D特效，其中的重点包括几何着色器生成的粒子系统特效，复杂的材质纹理着色、AA+HDR等。

　　>>游戏类型：DirectX10 第一人称视角射击游戏
　　>>测试方式：游戏自带性能测试工具，为3D实时运算的飞行过场回放
　　>>画质设定：全部最高

● Crysis

　　跳票多时、万众期待的DirectX 10游戏大作Crysis，把目前PC 3D娱乐的视觉体验发挥到极致的游戏，大量使用DirectX 10的硬件功能，对显卡的负载也提升至空前水平。

　　>>游戏类型：DirectX10 第一人称视角射击游戏
　　>>测试方式：游戏自带GPU性能测试工具，为3D实时运算的飞行过场回放
　　>>画质设定：全部最高

●DirectX 10游戏测试总结

       在4款DirectX 10游戏测试中，Company of Heroes和Crysis属于NVIDIA的“The way it's meant to be player”计划，Call of Juarez是针对A卡优化，PT Boats Knights of The Sea则是一款中立游戏。

       了解完这4款游戏背景后再看测试成绩，惊奇的发生了一边倒的局面，所有测试结果都是以Geforce 9600 GT SLI获胜结束。而且测试中Geforce 8800Ultra也凭借NVIDIA的游戏计划大放异彩，在很多项目中战胜A卡对手。

产品：9600GT(PV-T96G-YDD) XFX讯景 显卡

总结：96GT谁用谁知道

●总结：96GT谁用谁知道

        通过全文对比测试，想必用户已经能够彻底了解了Geforce 9600GT SLI的性能。再结合本站的Geforce 9600GT首发文章《NVIDIA 9系锋锐出击 GF9600GT深入测试》，这样从单卡性能到多卡组合性能都展现给各位读者。

○Geforce 9600GT价格分析

        NVIDIA对Geforce 9600GT的定价是1499元，也许很多用户觉得价格还不是非常合理，而且在这个价位还有Geforce 8800GS 769MB/384MB两款产品并行。但是据笔者了解，Geforce 8800GS为G92的瑕疵品，也就是说Geforce 8800GS仅此一批，随着G92-150核心的清空，整个1000元——1500元市场将会全部让给Geforce 9600GT，并且Geforce 9600GT的价格也会随着时间的推移而降价。当然在此还要提醒各位读者，目前Geforce 9600GT多为公版，那么在出现非公版产品和256MB本地显存配置的低成本Geforce 9600GT后，整体价格将会进入到一个合理价位。

○Geforce 9600GT性能简述

        Geforce 9600GT的G94核心虽然在流处理器上落后与G92，但是凭借频率和256bit显存位宽还是得到了Geforce 8800GT 90%以上的性能，二者目前官方报价相差500元，可见Geforce 9600GT性价比更为突出。

        既然单卡性能已经如此强劲，但是面对超高分辨率的高画质游戏测试中还是有些力不从心，难道只能购买顶级产品才能解决问题？答案肯定是否定的，通过组建Geforce 9600GT SLI平台在获得顶级产品性能同时还能获得投资上的实惠，可谓一举两得。

○Geforce 9600GT搭配建议

        Geforce 9600GT虽然定位中高端，但是要发挥其全部性能，平台整体搭配还是非常重要的。首先一款主频2GHz以上的多核CPU是重中之重；其次随着内存的大跌价和拥有DirectX 10的Vista普及，2GB内存是不可或缺；再次如果考虑到未来廉价的升级3D性能，一款支持SLI模式的主板可以作为备选；最后，既然购买了Geforce 9600GT就是要享受高画质游戏和Full HD高清，加上22寸、24寸LCD成功跌破2000元和3000元大关，所以购买一个拥有大分辨率的显示是明智之举。

○Geforce 9600GT适合人群

         Geforce 9600GT的3D性能强劲，而它的高清解码能力凭借BSP技术和VP2引擎同样出色，所以Geforce 9600GT适合对3D性能和高清解码性能都看中的用户。
