引言：
显卡从诞生一开始，就推动着PC视觉技术不断进步。显卡技术的每一次进步都给我们的工作、生活及娱乐带来了很大的水平提升。今天我们回顾显卡历史上的技术进步，不得不感谢广大显卡业者在其领域的不断创新。作为显卡研发生产商的虎牌显卡，我们在PCB电路设计上将不断补充完善这些技术，相信能让您得到更炫目的视觉享受、更稳定的电气性能、并且勾起很多硬件发烧友对当年DIY黄金时代的美好回忆。
伴随着NVIDIA旗下G92、G200系列显卡芯片问世，虎牌也在电脑显卡市场上发起了一场革命，基于高性能的G92.GT200系列芯片组，虎牌推出了多款使用KEMET钽聚合物电容的显卡产品，这就是我们现在给消费者所讲的虎牌显卡泰坦系列。该系列显卡的设计灵魂是主供电电路全部使用KEMET钽聚合物电容，这也是未来虎牌显卡发展中的永恒元素。虎牌泰坦系列显卡涵盖了NVIDIA目前所有中高端产品：包括9800GT、GTS250、GTX260+、GTX275。该系列产品是市场上首批使用全钽聚合物电容供电的显卡，而这仅是钽聚合物电容显卡大量上市风潮的开端，是显卡由固态电容时代跨入钽聚合物电容时代的标志。
【每日焦点】该不该买?499元日立1TB硬盘应用评测
虎牌泰坦版显卡规格和参数
本次笔者将给大家介绍虎牌两款主流显卡产品，两款中端产品分别为GTS250泰坦版、9800GT 1GB泰坦版。下面就让大家跟我来看看这两款显卡的具体参数情况吧。

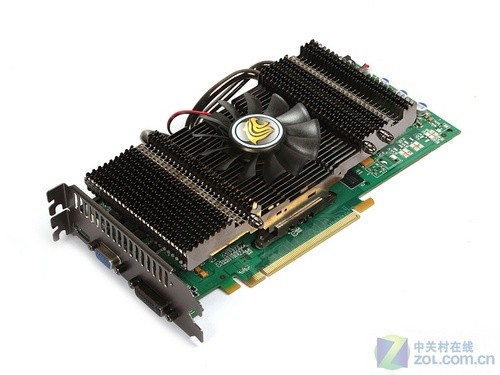

虎牌9800GT和GTS250外观
虎牌GTS250显卡基于绿色PCB板设计，采用了NVIDIA G92显示核心，该显示核心基于55nm工艺制造。能完整支持DirectX 10和Shader Model 4.0特效，还支持nVIDIA PhysX物理加速技术和nVIDIA 3D Stereo立体显示等最为先进的视觉技术。

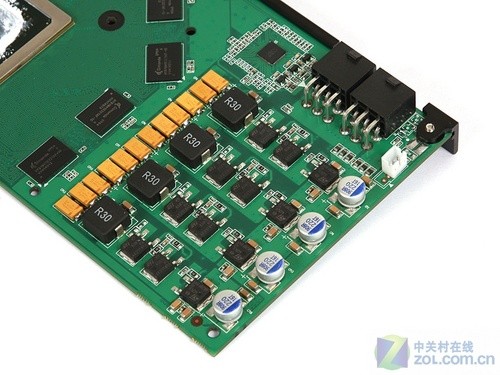

在供电方面，虎牌GTS250显卡采用了4+1相供电设计，分别为核心4相，显存1相，在电子器件方面，采用了R30的贴片式电感，并且给每个电感都配备了3个MOSFET，在电容方面采用了KEMET的钽电容设计。该款显卡在供电接口上，还提供了2个6Pin外接供电接口。
在显存颗粒方面，虎牌GTS250采用了奇梦达1.0ns的显存颗粒，显存规格为1024MB/256Bit，显卡默认频率为750/1890/2000MHz。

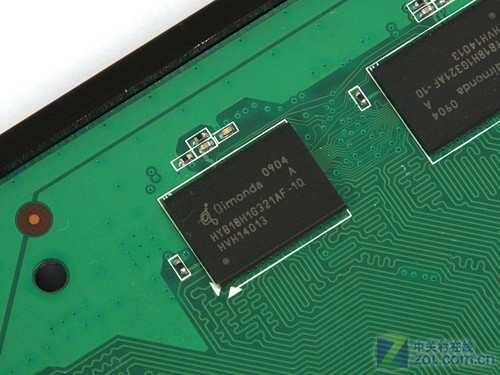

显存颗粒
在散热方面，虎牌GTS250显卡采用了国内知名散热厂家超频三的爱琴海的散热器。该散热装置，主要由3根热管和烤架式的散热鳍片组成，外加一个6cm的散热风扇，保证了散热器的良好散热效果。
散热器正面

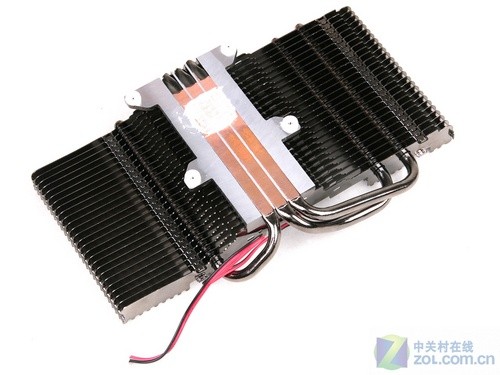

散热器背面

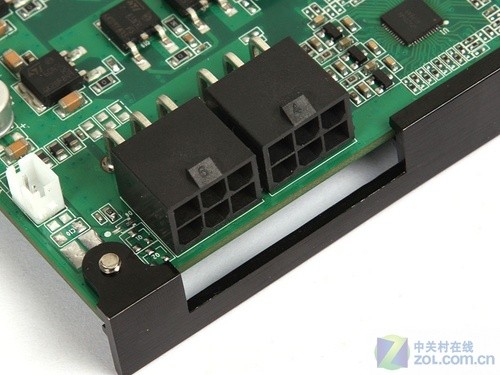

外接供电接口
在显示接口方面，虎牌GTS250泰坦版显卡提供了VGA+DVI+HDMI的显示接口输出，以上接口完全可以满足大众用户对多显示接口的需求。
虎牌9800GT 1GB泰坦版显卡规格参数
这次虎牌上市的显卡还有一款全新的产品，那就是虎牌9800GT 1GB泰坦版显卡，该显卡从外观看上去基本跟GTS250没有太大的区别同样采用了绿色PCB板设计，而且采用了军工级钽电容。在显卡散热方面，也一如既往的采用了超频三的爱琴海散热器。下面我们就来看看虎牌此款显卡的详细规格和参数情况吧。
虎牌9800GT泰坦版显卡采用65nm工艺制程，核心研发代号为G92-270-A2，该显卡拥有完整的256bit位宽和112条流处理器。它采用了DirectX 10规范的统一渲染架构，完全支持PCI-E 2.0、DirectX 10、OpenGL 2.1、PureVideo HD、128-bit HDR、16X AA与Shader Moder 4.0等技术规范。

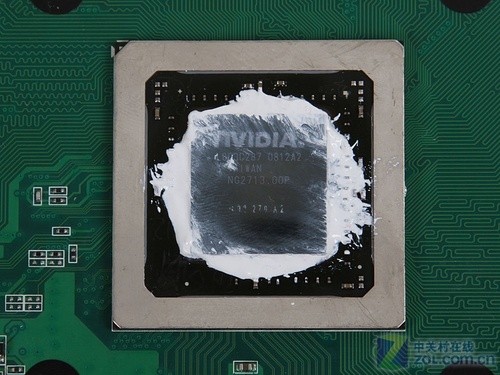

显示核心
虎牌9800GT版泰坦显卡基于绿色PCB版设计，它采用了2+1相的供电方案，在板卡的器件方面搭配了R30和1RO的全封闭式电感和贴边式的钽电容，贴片式钽电容的特点是寿命长、耐高温、准确度高、滤高频改波性能极好。所以贴片式钽电容应用到9800GT显卡上面，能够让显卡在炎热的夏季当中提高了稳定性和使用寿命。

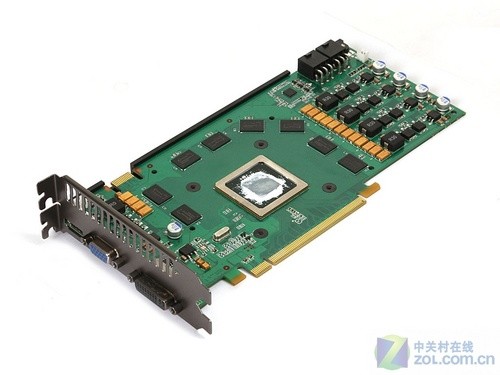

显卡PCB板全貌
在供电方面虎牌9800GT 1GB显卡采用了4相分离式供电设计，分别为核心3相，显存1相。在电子器件方面，虎牌此款显卡采用了R30的贴片式电感和KEMET钽电容，与GTS250不同的就是该9800GT在核心供电部分少了1相供电设计。在供电接口方面，虎牌9800GT仍然采用了双6Pin外接供电接口。
显卡供电接口
在显存方面，虎牌9800GT 1GB泰坦版显卡采用了奇梦达1.0ns的显存颗粒，显存规格为1GB/256Bit，显卡默认频率为675/1690/2000MHz。

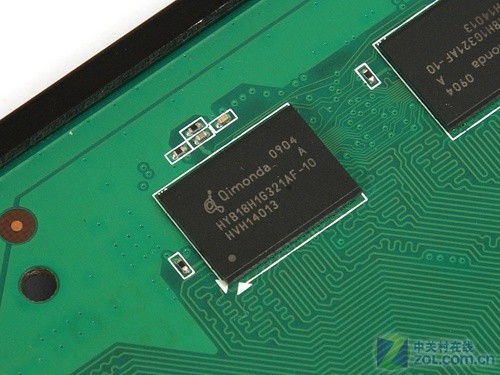

显存颗粒
在散热方面，虎牌9800GT泰坦版显卡依然采用了超频三爱琴海的散热器，该散热器采用了3热管烤架式设计，加上6cm的散热风扇进行散热，散热效果相当不错。

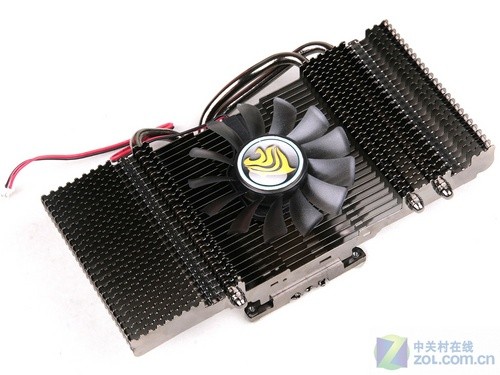

显卡散热装置

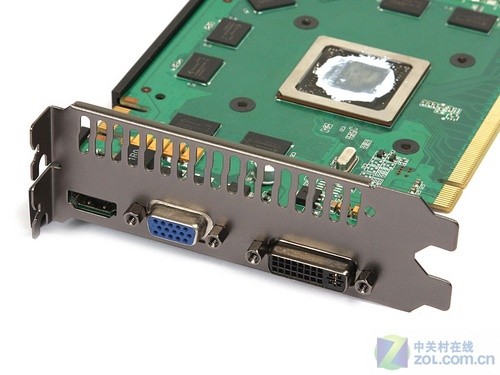

在显示接口方面，虎牌9800GT泰坦版显卡提供了VGA+DVI+HDMI的显示输出接口，多显示接口输出完全满足了大众用户的需求。该显卡在PCB板上方还增加了固定条为了就是防止显卡PCB板变形。
测试软硬件环境
● 测试系统硬件环境
| 系 统 硬 件 环 境 | |
| 中央处理器 | Intel Core 2 QUAD QX9650 （四核 / 333MHz*9 / 4MB共享L2缓存） |
| 主板 | ASUS X48 |
| 显示卡 | 虎牌GTS250 1GB泰坦版 |
| 虎牌9800GT 1GB泰坦版 | |
| 硬盘 | 创嘉伟业 SSD固态硬盘 （64GB NTFS |
| 电源供应器 | ToughPower 750W |
| 显示器 | LG L226WTQ（22英寸LCD / 1600*1200分辨率） |
● 测试系统的软件环境
操 作 系 统 及 驱 动 操作 Microsoft Intel X48 Chipset for Vista 1680*1050_32bit 60Hz
（中文版 / 版本号6001）
（WHQL / 版本号 9.0.0.1008）
（WHQL / 版本号 185.85）
测试内容包括D3D测试软件3DMark 06及2款2008最新的DirectX 9游戏和1款2008年最新的DirectX 10游戏，以及一款反映显存容量需求的DirectX 10游戏。测试软件3DMark用总分衡量性能，3D游戏用平均fps来衡量性能，两者都是越高越好。
| 合 成 测 试 软 件 和 游 戏 | ||
| 3D合成 |
3Dmark06 （Futuremark / 版本号1.1.0） | |
| 3Dmark Vantage （Futuremark / 版本号1.1.0） | ||
| 3D |
DirectX 9 | 街霸4
一舞成名 |
| DirectX 10 | Far Cry 2
PT BOATS HAWX 雪域危机 孤岛危机 | |
| 测 试 辅 助 软 件 | |
| 速度记录软件 | Fraps （beepa / 版本号 2.9.8） |
3DMark 06基准测试
● 3DMark 06基准性能测试
在此次测试中我们用3DMark 06对显卡进行了基准性能测试，并且还通过3DMark 06不间断渲染观看了显卡的负载的温度情况。在3DMark 06测试中需要支持Shader Model3.0的DirectX 9硬件，并且支持HDR特性，该款软件的最终得分情况，受到了CPU性能影响较大，所以该款软件更适合衡量整个系统的3D性能。
3DMark 06测试场景

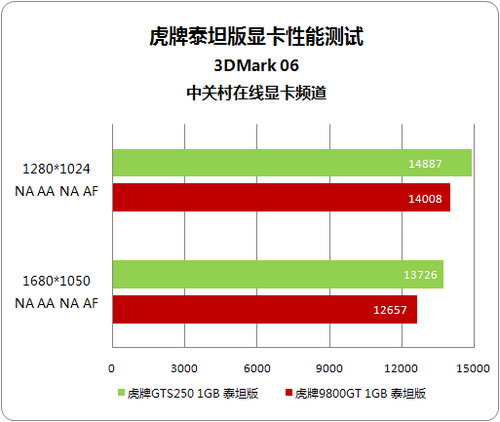

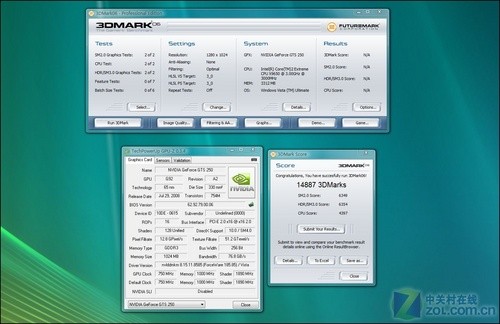

虎牌GTS 250 1280*1024 NO AA NO AF：14887

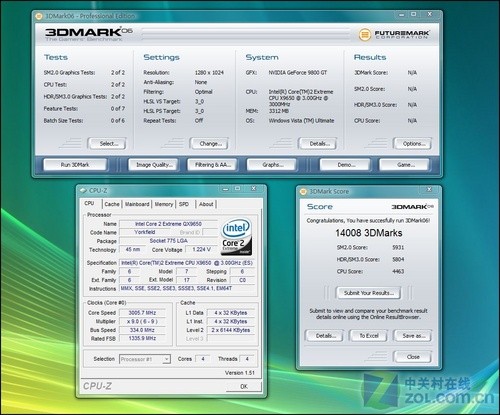

虎牌9800GT 1280*1024 NO AA NO AF：14008
通过3DMark 06的测试我们明显可以看出虎牌显卡由于受到了默认频率的原因在跑分方面，分数都比较高，效果也非常不错。在DX9 3DMARK 06下面9800GT跑分居然接近到14000分，而GTS250则高达14887分，这个分数非常不错了。下面我们再来看看DX10下面的基准性能测试。
3DMark Vantage基准测试
● 3D基准测试—Vantage
3DmarkVantage是Futuremark最新推出的一款全新的显卡3D性能测试软件，该款软件仅支持DirectX 10系统及DirectX 10显卡。测试成绩主要由两个显卡测试和两个CPU测试构成，整个测试软件偏重整机性能。通过CPU和显卡的分类得分能够让我们更加了解CPU和显卡之间的性能差异，从而衡量我们整机平台的合理性。
3DMark Vantage测试环境
虎牌GTS250 1280*1024 NO AA NO AF：8112
虎牌9800GT 1280*1024 NO AA NO AF：7565
通过DX10基准性能测试，我们发现在虎牌两款显卡在DX10基准性能表现上也非常不错，这两款显卡不但在频率方面有着优势外，还在显存容量方面达到了1GB的大容量。得力于以上规格和参数所以在性能方面自然有所增强。
游戏性能测试
● 游戏性能测试比较
游戏是最能衡量一款显卡性能表现的工具，在此次测试中我们还对几款DX9和DX10游戏进行了对比测试，通过对比测试也能够让消费者更直接的通过数据了解显卡本身的性能差距，在此次游戏测试中，我们还选择了最为主流的22寸显示器的分辨率进行评测，就是让消费者通过主流的平台显示器，来亲身体验游戏的快感。
| 虎牌泰坦版 测试成绩汇总表 | ||
| 虎牌GTS 250 核心/显存 750/2000MHz |
虎牌9800GT 核心/显存 675/2000MHz | |
| 纯理论性能测试 | ||
| 3Dmark 06 | ||
| 1280*1024 NA AA / NA AF | 14887 | 14008 |
| 1680*1050 NA AA / NA AF | 13726 | 12657 |
| 3Dmark Vantage（1280*1024 NA AA / NA AF） | ||
| Performance | 8112 | 7565 |
| 3Dmark Vantage（1680*1050 NA AA / NA AF） | ||
| High | 4893 | 4574 |
| DirectX 9游戏测试 | ||

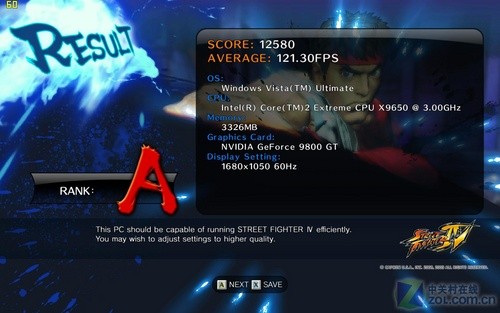

| 街霸4 | ||
| 1680*1050 4X AA / 16X AF（High） | 134. | 121.3 |
| 一舞成名 | ||
| 1280*1024 NA AA / NA AF（High） | 57.9 | 52.1 |
| 1680*1050 NA AA / NA AF（High） | 45.1 | 40.7 |
| DirectX 10游戏测试 | ||
| FARCRY2 | ||
| 1280*1024 4X AA / NA AF（High） | 47.6 | 45.1 |
| 1680*1050 4X AA / NA AF（High） | 41.8 | 39.3 |
| HAWX | ||
| 1280*1024 4X AA / 16X AF（High） | 66.7 | 62.4 |
| 1680*1050 4X AA / 16X AF（High） | 48.9 | 46.3 |
| PT BOATS | ||
| 1280*1024 4X AA / 16X AF（High） | 51.9 | 46.5 |
| 1680*1050 4X AA / 16X AF（High） | 45.9 | 41.3 |
| Crysis | ||
| 1280*1024 NA AA / NA AF(High) | 36.4 | 34.8 |
| 雪域危机 | ||
| 1280*1024 NA AA / NA AF(High) | 33.5 | 31.8 |

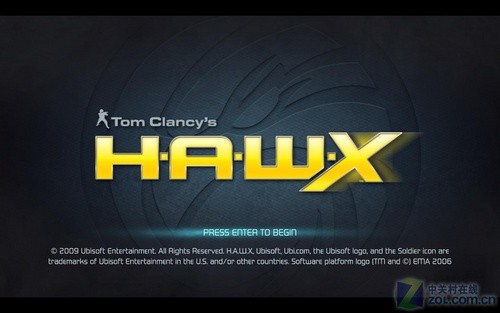

鹰击长空

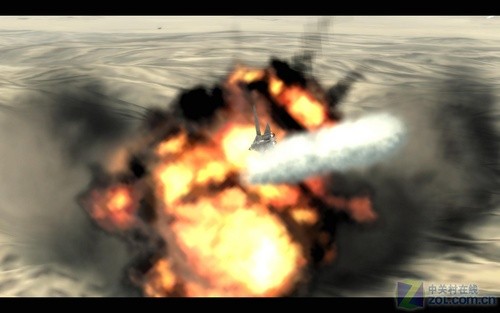

敌机爆炸效果
通过游戏测试，我们明显看出来虎牌两款显卡在游戏表现方面也比较令人满意。该显卡在规格参数方面都比较高，而且拥有1GB的大容量显存，在高分辨率游戏下面开启所有特效表现也非常不错。在本次测试中我们还加入了鹰击长空和最新的街霸4的测试。在两个新出的游戏当中表现都飞长令人满意。
散热测试及总结
● 散热性能测试
在进行显卡满负载测试时，显卡的温度必然会有所提升。随着温度的升高，我们也更能够考量一款显卡的散热情况和散热器的优劣，在对显卡满载的测试中我们选择了利用3DMark工具中的图像不间断渲染进行来考量这款显卡的最高发热情况，我们还对主流3D游戏进行了散热情况的监控，也是为了让大家能够通过最真实的感受来了解显卡在日常使用中的温度情况。
温度测试方法如下：
温度的测试过程中我们要利用到一个大家都熟悉的超频软件RivaTuner，因为这个软件大家都知道可以监控显卡的温度情况，但是大家在实际过程中不知道如何开启屏幕显示，下面就让桃子我来给大家细细道来~！
1、打开RivaTuner软件，然后点击一个放大镜看芯片的按钮“Hardware monitoring”。就会出现核心/Shader/显存/温度一个监视的对话框如下图所示：
Hardware monitoring（放大镜按钮）
2、对着每一个监视区域，鼠标右键点SUTEP按钮，然后进入到设置对话框中，将开启屏幕显示的下方的勾打上即可。
选择设置按钮
在该对话框中把勾打上
3、就是点击Run server，大家会发现在系统托盘的位置会显示一个卷轴的图标，这个时候基本设计就完成了。
系统托盘运行情况
4、就是点击对话框中的OK按钮即可，然后将温度测试画面和RivaTuner软件主界面保留到桌面，然后大家就可以运行如3DMark Vantage或者其他游戏了。在运行的过程中屏幕左上角自动会显示频率和运行过程中的温度情况。
直接运行即可看到显示的温度
不间断渲染测试：
首先该功能只能针对3DMark 06，因为通过06的像素渲染来对显卡进行不间断的烧机测试，这个测试的温度很高，一般是为了考量显卡最高温度才进行测试的。超频的条件下尽量不要用来测试显卡最高温度，因为很容易花屏死机的。具体步骤如下：
1、首先打开3DMark 06然后点击最左边的第一个Select按钮，进入Select Test选项对话框，然后把其他所有的都勾掉，只保留Pixel Shader选项。
点击最左边的第一个Select按钮
保留Pixel Shader选项
2、就是点击3DMark 06第二个Change设置的按钮，进入Benchmark Settings对话框，然后将Repeat & Loop选项中的Repeat each test 3times改为99次，设满为100次，然后点击OK即可。
勾选好相应内容
3、然后运行3DMark 06大家就能看到一个大石头在不停的转动，上面还有测试的温度变化。（大家别忘了打开RivaTuner温度检测然后再运行软件）
渲染运行情况
通过3DMark 06不间断渲染，我们将虎牌9800GT和GTS250泰坦版显卡烧机到了64度左右的温度，不过该显卡的风扇转速在100%运行，在游戏测试中得益于超频三爱琴海的散热器，温度方面也仅有52-54度左右，所以说该显卡的散热性能还是让笔者非常满意。
超频测试部分
超频测试：
在这次超频测试中我们不但对显卡进行了超频测试而且还对超频过后的跑分进行了统计，为了就是让大家知道超频对显卡的性能到底能够提高多少。并且将实际的超频步骤写下来，让人人都能够学会对N卡的超频和温度的测控。
1．超频可以用到的软件
显卡超频时可以用到的软件很多，包括：GPU-Z、ExperTool、NVIDIA显卡刷新率锁定软件NVCoolFX、RivaTuner、PowerStrip、NiBiTor、NVIDIA nTune、3DMark Vantage等，这些软件分别在不同阶段发挥不同的作用。
2．流处理器超频理论
在介绍流处理器（Stream Processor）这个概念之前，首先让我们了解一下这个概念是如何演变而来的。早在微软推出DirectX 7.0时就曾提出过一个概念——T&L（中文名称是坐标转换和光源），它几乎可以看作是流处理器的始祖。不过T&L的处理能力相对于现在的显卡来说已经不值一提。于是在DirectX 8.0中，由微软首次提出了Shader的概念，并且将Shader分为Vertex Shader（顶点着色器，简称VS单元）和Pixel Shader（像素着色器，简称PS单元）。
举个例子来说，某些游戏当中，需要的3D建模较多，模型相对来说比较复杂，而在色彩、光线的渲染等方面要求较低，这时，就会对VS单元运算有较高的要求，而部分PS单元就会出现闲置现象。而当有些游戏3D建模较少，光线色彩渲染较多的话，那么这个游戏就会对PS单元运算有较高要求，部分VS单元就会出现闲置的现象。
针对此种情况，为了让显卡性能得到更充分发挥，因此在DX10中，提出了一个新的概念：统一架构，把原有的VS单元和PS单元统一起来，不再区分，这部分统称为Shader运算单元，也就是我们所说的流处理器。
超频可以让硬件获得最实在的性能提升，这对于广大玩家来说已经是一个毋庸置疑的事实。只是在显卡超频方面来说，往常玩家们一直都关注于核心与显存的频率，而到了DX10时代，一个全新的超频方式：Shader超频时代到来了。
前面我们已经讲了流处理器的作用以及工作方式，可知它已经成为衡量DX10显卡的一项重要指标。越来越多的新游戏中对于Shader的应用复杂度很高，同时带来的也是画面质量的大幅度提升，使其看起来更华丽、逼真，Shader的性能从而成为影响游戏速度的最重要部分，而超频Shader的运行频率后，会让游戏帧速度更快。
核心频率与流处理器频率都分别而又相互交叉地影响着显卡的性能，实际上，在我们通过一般的超频软件进行显卡超频时，提升核心频率的同时也就提升了流处理器频率。只不过ATI和NVIDIA显卡的流处理器频率与核心频率的比率不一样，所以提升核心频率时，提升的流处理器频率幅度也不一样。
3．核心/显存频率超频步骤
①首先安装GPU-Z软件，以测试自己显卡的默认频率。
②大家可以根据自己的需要安装ExperTool、RivaTuner、PowerStrip、NVIDIA nTune中任意一款就行，主要对核心和显存进行超频设置。ExperTool这款软件对于初学超频的玩家很适合，而且设置也很简单，只需拖动横向滚动条即可实现超频，而且超频的幅度都是有限制的，保证了显卡在超频当中的安全性和稳定性。RivaTuner和PowerStrip软件是功能十分强大的超频和显卡监测软件，nTune是NVIDIA默认的超频工具。大家可以根据自己需要来选择自己喜爱的超频软件。
③核心/显存频率超频
超频软件安装完毕，大家可以利用软件来进行核心和显存频率的更改，以RivaTuner为例，如图：
RivaTuner软件主界面
1、点击“ForceWare detected”然后点选第一显卡的图标，进入“System tweaks”对话框然后大家就可以对核心/Shader/显存进行设置了。
点击显卡的这个图标按钮
2、如果要将核心和Shader分开调节的话，只需要将“Linkclocks”前面的勾去掉即可。
超频拖动滚动条即可
虎牌9800GT显卡 超频后3DMark 06跑分情况
大家如果用其他软件，用鼠标右键启动ExperTool然后点击“效能”，拖动下面的横向滚动条就能对显卡进行频率的设定。PowerStrip也是在性能设定里面进行设置，然后拖动滚动条即可对显卡核心和显存进行设置，即可达到超频目的。但核心与显存频率的调节并非可以“一意孤行”，需要根据情况来慢慢调整，寻找到一个合适的数值，在提升性能的同时，也要保证显卡的稳定运行。
● 总结：
通过这次对虎牌9800GT和GTS250 1GB泰坦版显卡的详细测试，我们通过各方面都发掘了该显卡确实在性能有着优异的表现，但是由于很多玩家对于钽电容不是十分了解所以显卡从外观看上去不是十分好看，但是钽电容具有的电器特性是其他厂家显卡所无法比拟的。所以说虎牌显卡还是有其自身的优点的。在缺点方面，该款显卡美中不足的就是更应该注重产品的卖相问题。在这次测试中，笔者还用手摸过其MOSFET和KEMET钽当然，发现除了电感有些温度外，MOSFET和钽电容基本都没有什么温度，对于以往显卡来讲最热的应该就是MOSFET，不知道是钽电容的作用，还是显卡器件问题，该显卡的发热确实很低。还有就是最后我们还测试了超频，该显卡虽然采用了高频作为默认频率，但是还是有很大的超频幅度，最终超频成绩为核心750/2400频率，我们跑分只使用了750/2200进行。为了就是提高显卡稳定性。如果对耐高温有着特殊需求的用户，还很喜欢超频的玩家不妨可以购买虎牌此款显卡进行一次在高温环境下的超频体验。
