蓝宝Radeon X700SE大图赏析
在用GDDR3显存规格的Radeon X700标准版成功打开千元级显卡市场之后，ATI于近日又推出了X700家族的第四款产品——Radeon X700SE。与标准版Radeon X700相比，Radeon X700SE将核心内部的渲染管线精简为了4条，同时改用了更为廉价的TSOP显存颗粒，以达到成本的进一步降低。如此简化之后，Radeon X700SE究竟性能如何？它会不会像经典的9800SE一样也具有改造的可能？带着这些疑问，我们开始了本次测试。

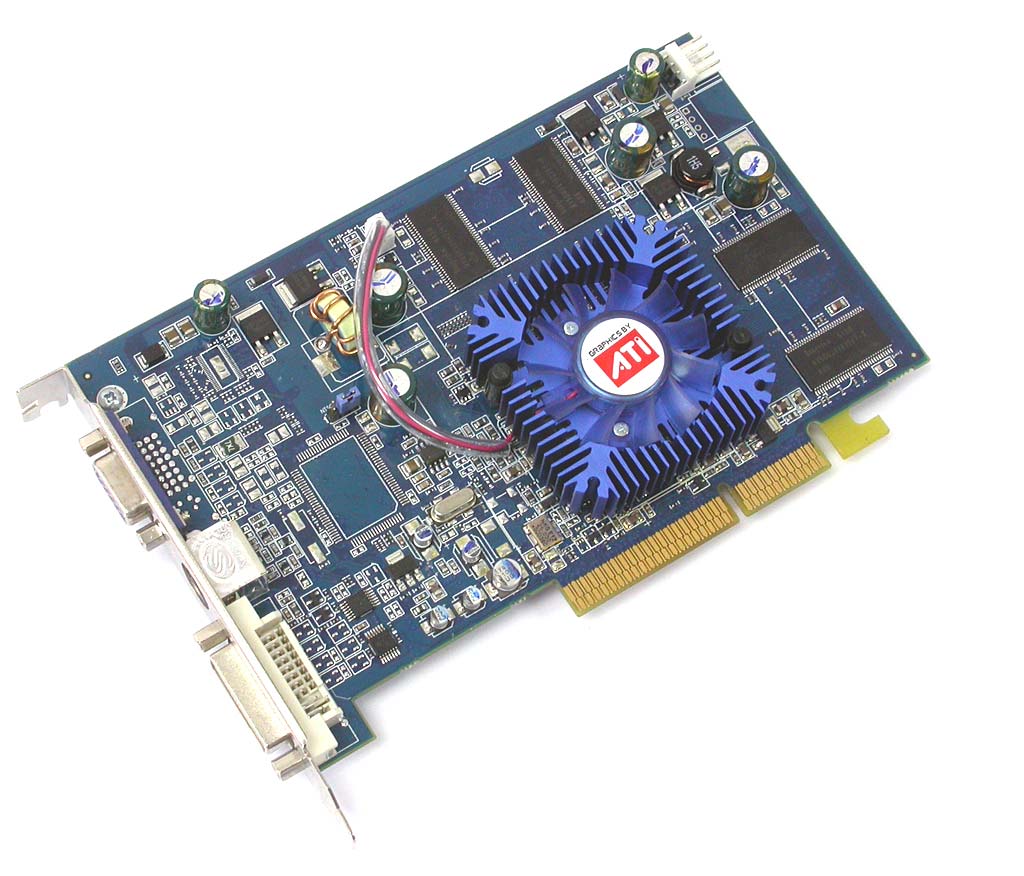

蓝宝Radeon X700SE正面（点击放大）
我们收到的是来自蓝宝科技的一款Radeon X700SE工程样品，从图中可以看到，这是一款基于传统AGP8X总线的产品，它仍然使用了蓝宝一贯的蓝色PCB，只是在长度上要比Radeon X700标准版明显短上一截。蓝宝Radeon X700SE的核心工作频率为400MHz，与标准版的X700完全相同；而换为TSOP封装的GDDR1显存颗粒后，这款显卡的显存频率被设定在了500MHz的水平上，较标准版700MHz的频率降低了200MHz。

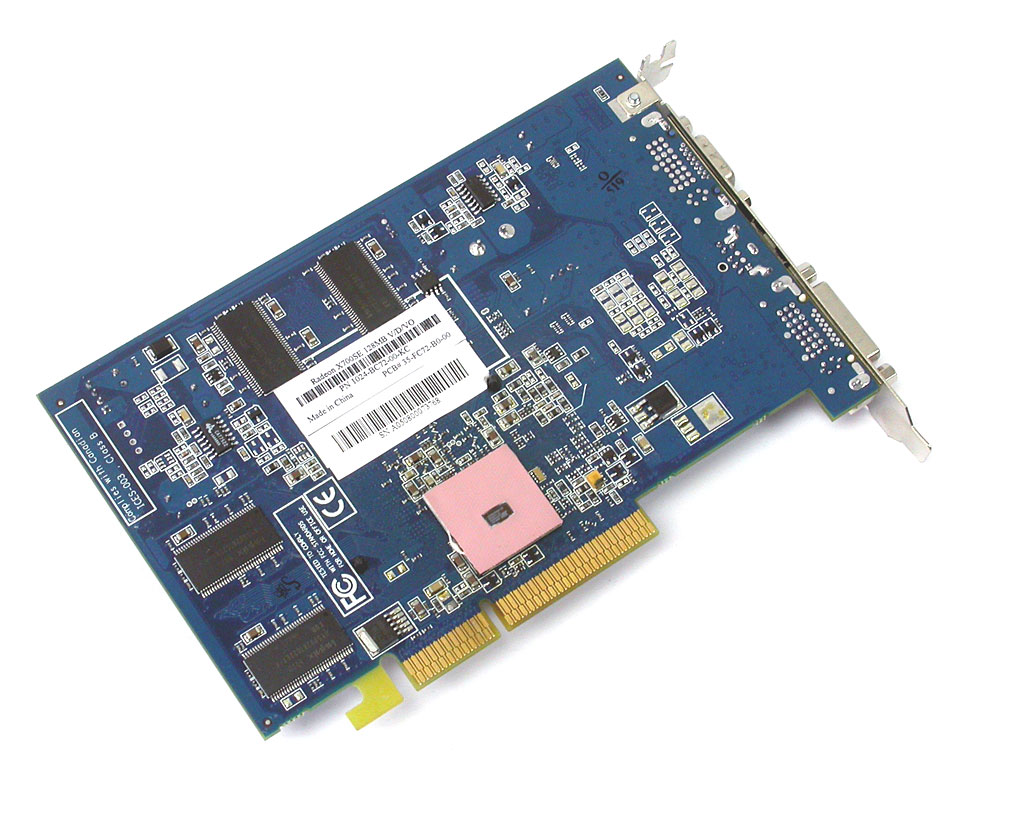

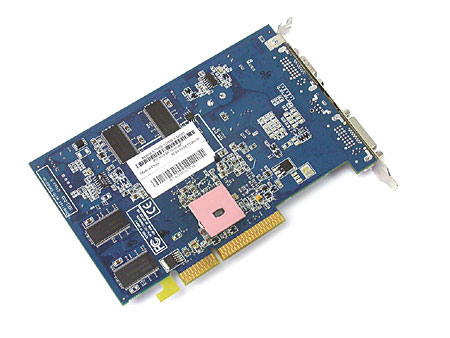

蓝宝Radeon X700SE背面（点击放大）
从显卡背面的照片上，我们可以清楚地看到另外的4颗显存颗粒以及ATI的Rialto桥接芯片。

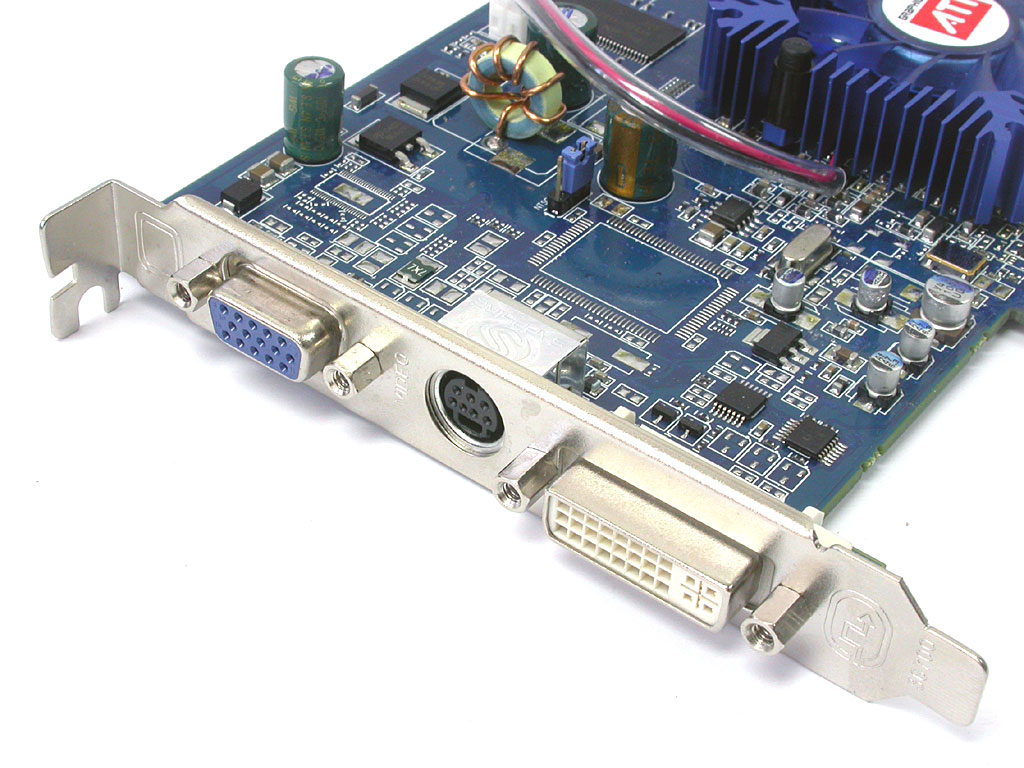

蓝宝Radeon X700SE输出接口（点击放大）
作为一款面向主流市场的产品，蓝宝Radeon X700SE使用了最为常见的DVI+视频端子+VGA的输出组合，能够很好地兼容目前绝大部分的显示设备。

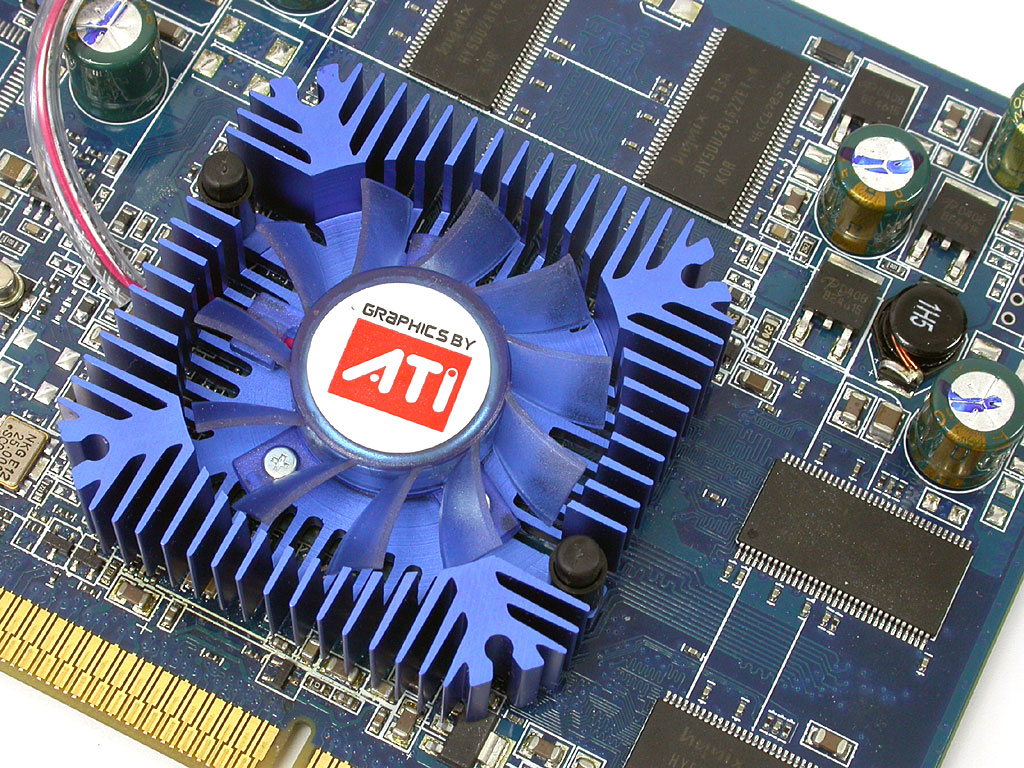

蓝宝Radeon X700SE散热器（点击放大）
图中这款散热器也是我们的“老熟人”了，在蓝宝的很多产品上我们都能够见到它的身影。由于采用了0.11μm制造工艺且又被屏蔽了4条渲染管线，Radeon X700SE核心的发热量已经变得很低，这款散热器可以在转速不高的前提下充分保证显卡的稳定运行，在散热和噪音间取得了不错的平衡。

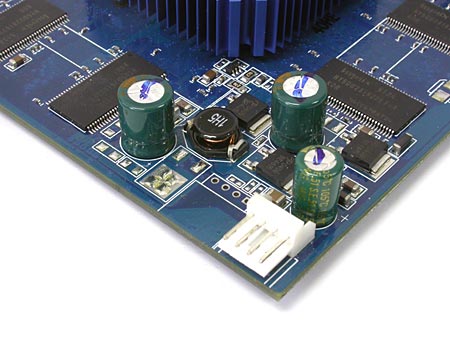

蓝宝Radeon X700SE电源接口
由于AGP插槽供电能力有限，所以蓝宝Radeon X700SE还是需要外接电源才能够正常工作。从图中可以看到，这款显卡的电源接头为小4Pin设计，考虑到目前软驱已经基本上被淘汰，电源上的小4Pin接口基本上处于空闲状态，这款显卡正好起到了“废物利用”的作用。

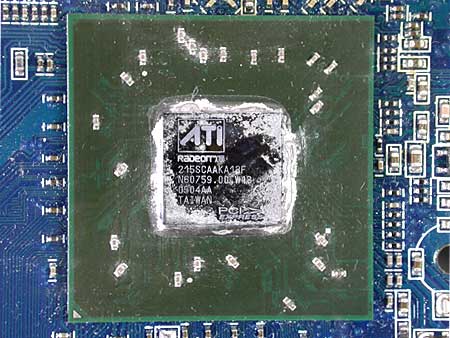

蓝宝Radeon X700SE图形核心
拆下散热片，我们看到这款核心的表面并没有“SE”的字样，核心名称还是Radeon X700，其内部也还具有完整的8条渲染管线，只是其中的4条被ATI人为屏蔽掉了。其它方面，这款核心具有6组顶点引擎，支持SmartShader HD、SmoothVision HD、HyperZ HD、3Dc、VideoShader HD等一系列最新的3D及视频处理技术，支持微软DirectX9.0b和OpenGL1.5规范，这些与标准版的Radeon X700并无不同。

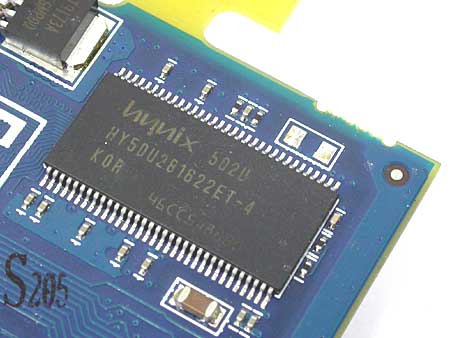

蓝宝Radeon X700SE显存颗粒
显存部分，蓝宝Radeon X700SE采用了韩国Hynix出品的TSOP颗粒，工作频率500MHz。这款颗粒的单颗规格为8M×16bit，8颗组成了128MB/128bit的总容量/位宽，在关键的显存位宽方面没有丝毫的缩水。

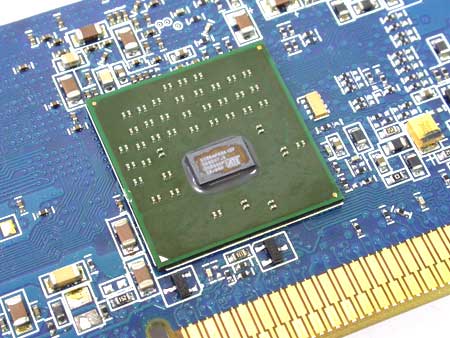

蓝宝Radeon X700SE Rialto桥接芯片
ATI的Rialto桥接芯片，发热量很小，并不需要额外的散热措施。

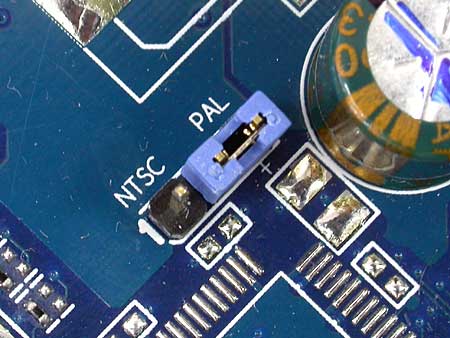

蓝宝Radeon X700SE视频制式切换跳线
这是显卡上负责视频输出制式切换的跳线，这款显卡支持NTSC和PAL制式的视频输出，国内的用户自然是选择PAL制了。
