HD6790全副武装 PCB整体看齐HD6870

HD6790全副武装 PCB整体看齐HD6870

         核心、外观设计，Radeon HD 6790与Radeon HD 6870可以说如出一辙，那么在下面的产品拆解和PCB设计分析上，我们不难会有“温故而知新”的感觉，但我们还是要进行全面拆析，看看Radeon HD 6790有什么“另类”设计。

Radeon HD 6790公版PCB

        Radeon HD 6790公版产品采用图形核心中置，8颗显存呈L型围绕在图形核心两边，核心供电位于图形核心左侧，显存供电以及外接供电位于图形核心右侧。

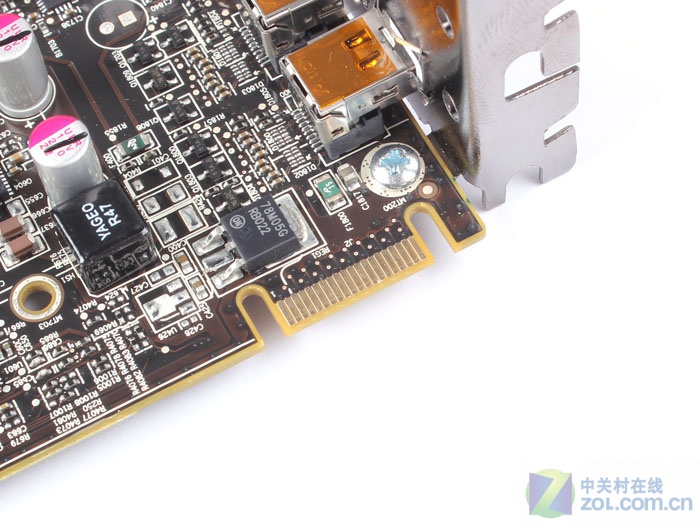

公版PCB编号为C222

        由于使用了Barts核心，注定了Radeon HD 6790会使用Pin-ti-Pin的Radeon HD 6800系列PCB，这样的方法不仅加快产品上市速度，同时节约设计成本。最重要的是，使用Radeon HD 6800产品PCB，对于较低端的Radeon HD 6790来说是会有冗余电路，增加产品稳定性。

        同时PCB上的C222编号，也佐证了Radeon HD 6790与Radeo HD 6800系列使用相同PCB。

核心4相供电设计

显存1相供电设计

        我们知道Radeon HD 6870公版产品标配4+1相供电设计，Radeon HD 6850公版产品标配3+1相供电设计，而我们看到Radeon HD 6790选择了与Radeon HD 6870一样的4+1相设计，从而确保显卡能够稳定运行在840MHz/4200MHz高频环境下。

双6pin外接供电接口

        前文已经提及Radeon HD 6790满载功耗为150瓦，而产品标配双6pin外接供电，在搭配PCI-Express插槽提供的75瓦，产品理论能够享有225瓦的供电，这为Radeon HD 6790后期高频版本或者用户超频提供的供电冗余。

单CrossFireX桥接口

        在Radeon HD 6000系列中，除了顶级单芯Radeon HD 6900系列外都会采用有且只有1个CrossFireX桥接口，也就说是3路或者4路的交火技术仅能在高性能级的Radeon HD 69000产品中使用。不过对于一般用户来说，2路交火技术已经足够应用。
