索泰无敌GTX560Ti拆解

　　● 索泰无敌GTX560Ti拆解

　　索泰至尊系列显卡已经面世两款，包括开天辟地的索泰GTX260至尊版和索泰GTX460至尊版。既然定义为至尊版，在规划产品系列要求的时候，就要求在性能、做工、散热、超频上都要做到极致。

索泰GTX560Ti至尊版正面

索泰GTX560Ti至尊版拆解

　　索泰GTX560Ti至尊版显卡是目前体积和PCB面积都最为夸张的GTX560Ti显卡，显卡整体采用了六热管双风扇散热器和越肩式PCB设计，所以无论是供电质量还是温度都非常值得期待。

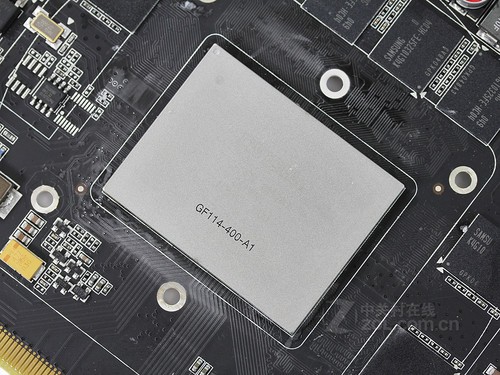

索泰GTX560Ti至尊版GPU核心

　　索泰GTX560Ti至尊版搭配了GF114核心打造，具备完整384个流处理器，32个ROP单元和64个TMU单元，完美支持微软DirectX 11规范，3D Vision技术以及PhysX物理加速技术，显卡还可以通过组建SLI功能来实现3D Vision Surround技术，让玩家充分体验3D+三联屏所带来的魅力。

索泰GTX560Ti至尊版散热器

　　索泰GTX560Ti至尊版显卡使用了双12CM泰坦风扇，只需很低转速即可满足散热6根6mm热管将核心热量传递到52片鳍片，散热面积高达4500cm²。

　
索泰GTX560Ti至尊版散热器特写

　　散热器使用双12CM风扇，达到高效能低噪音特性。鳍片和热管全镀镍，在避免氧化的同时对外观有一定提升作用。需要我们注意的是5MM光滑铜底搭配6根6MM热管可以承载最大300W热负载，GF114芯片即使达到1GHz额定频率也完全能够驾驭。细节方面：回流焊工艺可以大幅提升热管和鳍片传递效能。

索泰GTX560Ti至尊版输出接口

    接口方面，索泰GTX560Ti至尊版显卡采用了类似AMD 5系列显卡的上下布局DVI接口的方式实现了双DVI输出，同时HDMI和DP接口依然得到保留。在实现双屏DVI输出时具备更强的通用性。
