劲爆1399元 蓝宝HD6870 Vapor-X赏析
面对GTX560犹如大军压境般的攻击，一线AIB厂商率先打响了武装反抗GTX560军团的第一枪。蓝宝石HD6870 1G Vapor-X 近日打出了1399元的价格，看来是想与GTX560在开学档期争夺中高端级显卡市场。今日，笔者就为大家详细评测这款蓝宝石Vapor-X 均热板散热的1399元HD6870显卡。
蓝宝 HD6870 1G Vapor-X 显卡整体概览
蓝宝 HD6870 1G Vapor-X 显卡基于Barts核心、采用非公版设计，核心/显存频率为940/4600MHz，高出公版频率不少，同时显卡搭配了1GB容量的GDDR5显存颗粒。
蓝宝 HD6870 1G Vapor-X 显卡PCB细节
蓝宝 HD6870 1G Vapor-X 显卡散热器细节
蓝宝石HD6870 1G Vapor-X 显卡在做工品质方面秉承了蓝宝石Vapor-X系列显卡的一贯品质，高出同类不少的6+2+2相供电设计、且每相供电均采用优质的蓝宝Super Alloy超合金黑钻2代电感，在散热方面当然采用的是Vapor-X系列最标志性的均热板散热设计，能有效将核心热量吸收传导给热管及散热鳍片。输出接口采用双mini DP+双DVI+HDMI设计，显卡使用的Displayport接口为1.2版本，HDMI接口为1.4a版本，在数据带宽、功能支持上也得到很好的体现，通过MST HUB就能实现最多6个屏幕拼接。
测试系统软硬件环境
测试系统软硬件环境
性能测试使用的硬件平台由Intel Core i7-870 3.52GHz
● 测试系统硬件环境
| 测 试 平 台 硬 件 | |
| 中央处理器 | Intel Core i7-870 Extreme Edition |
| （4核 / 超线程 / 133MHz*25 / 8MB共享缓存 ） | |
| 散热器 | Thermalright Ultra-120 eXtreme |
| 内存模组 | Apacer 猎豹二代双通道套装/PC3-12800 |
| （SPD:1757 9-9-9-24-1T） | |
| 主板 | 技嘉P55-UD4 GIGABYTE GA-P55-UD4 |
| （Intel P55 + ICH10R Chipset） | |
| 显示卡 | |
| AMD 产 品 | |
| 蓝宝 HD6870 1G Vapor-X | |
| （Barts / 1024MB / 核心:940MHz / Shader:940Mhz / 显存:4600 Mhz） | |
| 硬盘 | Hitachi 1T |
| （1TB / 7200RPM / 16M | |
| 电源供应器 | 鑫谷GP850 80PLUS金牌电源 |
| （ATX12V 2.0 / 750W） | |
| 显示器 | DELL UltraSharp 3008WFP |
| （30英寸LCD / 2560*1600分辨率） | |
技嘉P55-UD4 GIGABYTE GA-P55-UD4
Apacer 猎豹二代双通道套装/PC3-12800
AcBel R8 ATX-700CA-AB8FB
我们的硬件评测使用的内存模组由宇瞻（Apacer）中国区总代理佳明国际提供，电源供应器、CPU散热器由华硕（ASUS）玩家国度官方店、利民（Thermalright）的北京总代理，COOLIFE玩家国度俱乐部提供。
为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。
Windows 7正版软件
用户在体验或购买安装Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。
● 测试系统的软件环境
| 操 作 系 统 及 驱 动 | |
| 操作系统 | |
| Microsoft Windows 7 Ultimate RTM | |
| （中文版 / 版本号7600） | |
| 主板芯片组 驱动 | Intel Chipset Device Software for Win7 |
| （WHQL / 版本号 9.1.1.1125） | |
| 显卡驱动 | |
| AMD Catalyst | |
| （WHQL / 版本号 11.6） | |
2560*1600_32bit 60Hz | |
| 测 试 平 台 软 件 | ||
| 3D合成 测试软件 | ||
| 3Dmark Vantage | ||
| Futuremark | ||
| 3DMark 11 | ||
| Futuremark | ||
| 3D游戏 测试项目 | ||
| DirectX 9游戏 | ||
| Star Craft II | ||
| Blizzard / 版本号 1.0 | ||
| DirectX 10游戏 | Crysis | |
| Crytek / 版本号1.2.1 | ||
| DirectX 11游戏 | Metro 2033 | |
| 4A Game / 版本号 1.0 | ||
| Alien vs. Predator | ||
| SEGA / 版本号 1.0 | ||
| 辅助测试软件 | Fraps | |
| beepa / 版本号 3.2.3 | ||
各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好，以时间计算的几款测试软件则是用时越少越好。
蓝宝 HD6870 1G Vapor-X测试成绩
蓝宝 HD6870 1G Vapor-X测试成绩

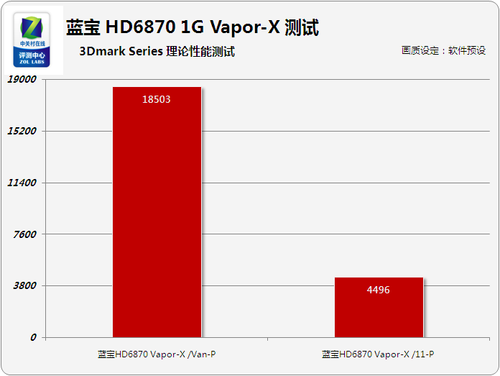

测试环节中，我们分别使用3Dmark Vantage及3Dmark11取得显卡的理论性能，并使用四款游戏来对显卡的实际游戏性能进行测试。游戏测试全部在最高特效设置，1920X1200/NAAA/NAAF的环境下进行。测试结果如下：
在温度测试中，首先笔者会在系统运行Furmark 1.9.0 + GPU-Z程序烤机模式，连续运行10分钟以上待峰值温度恒定后，通过温度监控软件记录恒定后温度。测试温度测试平台未采用整机密闭环境测试，由于测试环境无法保证恒定温度，室温在25°C-27°C之间。由于上述不定因素的存在，所以本环节温度测试仅供参考。
从测试成绩来看，由于该款拥有较高的预设频率，故而显卡在应对游戏方面表现的游刃有余，能够满足主流游戏以及高画质特效要求的游戏配置。显卡在温度测试中也表现出了出色的一面，满载温度为67℃，要比公版散热器的HD6870要低将近8℃左右，这从侧面折射出了蓝宝石Vapor-X 卓越不凡的散热实力。
附：蓝宝 HD6870 1G Vapor-X GPU-Z截图
蓝宝石HD6870 Vapor-X测试总结
蓝宝石HD6870 Vapor-X测试总结
| 蓝宝石 HD6870 Vapor-X 显卡测 试 综 述 | |||
| |||
| 评分项目 | |||
| 产品设计 | |||
| 产品定位 | ★★★★★ | ||
| 用料品质 | ★★★★☆ | ||
| 市场定价 | ★★★★☆ | ||
| 性能表现 | |||
| 3D性能 | ★★★★☆ | ||
| 游戏性能 | ★★★★★ | ||
| 人性化设计 | |||
| 噪音控制 | ★★★★☆ | ||
| 超频能力 | ★★★★★ | ||
| 接口附件 | ★★★★☆ | ||
| 温度控制 | ★★★★☆ | ||
| 设计细节 | ★★★★☆ | ||
| 编辑点评 | 总结： | ||
优势： | |||
遗憾： | |||
注：ZOL显卡频道产品打分细节标准
满分：★★★★★ 零分：☆☆☆☆☆ 未测试不评价：-----
● 产品设计：
1、产品定位：产品的设计是否符合目标用户的需要。
2、用料品质：供电设计是否豪华，用料可否保证显卡长期稳定运行。
3、市场定价：价格是否合理，比同类定位产品高减分，比同类定位产品低加分。
● 性能表现：
1、3D性能： 与同芯片产品比较，3D基准性能高低。
2、游戏性能：主观评价游戏当中的应用性。
● 人性化设计：
1、噪音控制：人体感觉得到的噪音带来的负面影响。
2、超频能力：显卡频率的可提升空间。
3、接口附件：通用性是否强，附件能否给用户解决临时出现的问题。
4、温度控制：通过测试了解显卡的温度控制程度。
5、设计细节：产品的美观度、细节的把控、各种人性化的技术运用。
