天敏LT290W宽屏分量版电视盒简单拆解

天敏LT290W宽屏分量版电视盒简单拆解

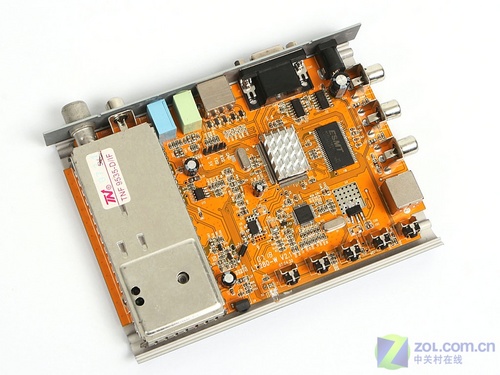

　　介绍完天敏LT290W宽屏分量版电视盒的外观后，我们来对其进行简单拆解，看看里面的样子。据厂家介绍，LT290W宽屏分量版电视盒，其采用了ARK8118＋CX25837＋TNF9535高频头的方案。

天敏LT290W宽屏分量版

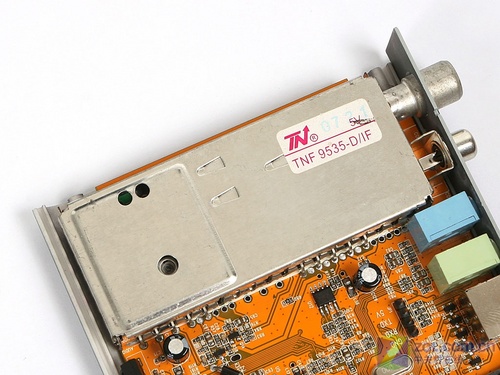

　　天敏LT290W宽屏分量电视盒采用的是特纳（TN）的TNF9535高频头。在高频头的外面裹有一层金属外壳，可以有效的防止周围电子元器件工作时对电视信号带来的电磁干扰，从而达到提高电视画面质量的目的。

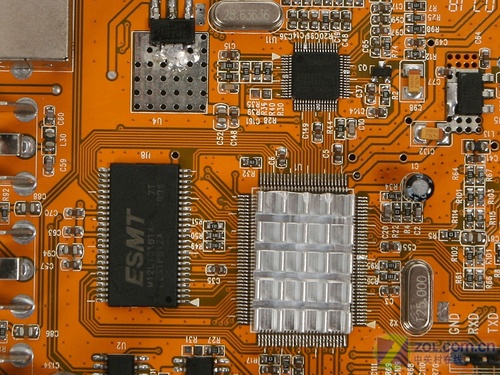

　　天敏LT290W宽屏分量版电视盒的主控芯片为ARK8118，其上用硅胶固定了一块散热片。ARK8118是艾科创新自主开发设计的电脑电视视频处理SoC芯片，主要应用于LCD电视盒。这款芯片集成了很多功能，例如全制式数字视频解码器(Decoder)、声音处理单元、逐行处理(DeInterlace)与比例放大缩小(SCALER)、高速模拟切换开关、高性能OSD模块、高速8051MCU、高速视频DAC、数字LCD屏控制器等。其支持多种视频输入格式，包括：复合视频信号Cvbs、S端子输入（Y/C）、模拟RGB+HV输入、高清信号输入YPbPr、模拟VGA信号输入等，以及提供多种视频输出接口。

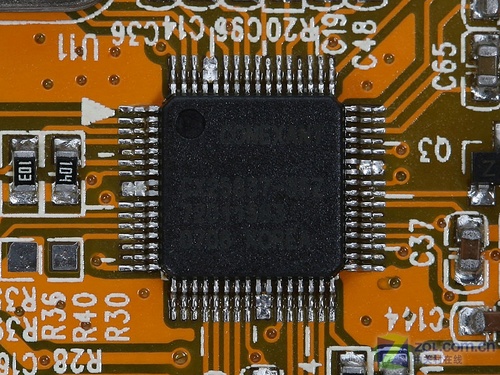

CX25837芯片

　　在视频编码解码芯片方面，天敏LT290W宽屏分量电视盒采用了Conexant公司的CX25837芯片，对视频信号进行处理。CX25837芯片是一块音频/视频（A/V）解码器，其具有3D梳形滤波器，支持NTSC/PAL/SECAM等视频标准，以及FM立体声、单声道及AM等音频标准，适用于数字电视、机顶盒、DVD 刻录机等产品。

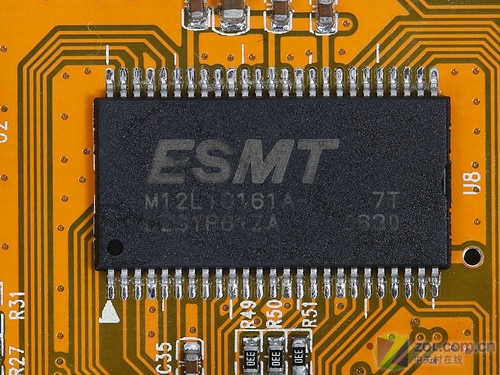

　　电视盒版载了晶豪科技(ESMT)出品的ESMT M12L16161A-7T 的缓存颗粒，2M 16bit TSOP封装，大缓存对电视盒性能影响非常重要，在进行高画质图像传输中更高容量缓存能达到更佳的处理效果，也确保了天敏LT290W宽屏分量版电视盒在22寸宽屏液晶上的出色表现。
