DX11性能霸主 微星军规用料GTX460详测

产品：N460GTX Cyclone 1GD5/OC-H 微星 显卡

揭秘非公版GTX460性能极限

    ● 非公版GTX460超频版登场

    2010年3月27日发布的第一代Fermi架构让无数用户看到了架构改进带来的至强DirectX 11性能和前所未有的游戏体验，但是基于第一代架构的GTX480/470/465显卡免不了忍受高发热高功耗的苦恼。同时NVIDIA过于偏向HPC领域的设计方向让GF100芯片在通用计算方面的性能不容置疑，图形处理则反倒受到牵制。

    但是仅仅过了4个月，我们看到了NVIDIA并行设计的改进版Fermi架构——GF104芯片问世了，这款芯片仅有19.5亿晶体管规模，但是效能比达到了前所未有的高度。同时在1200-1500价格段，这款被命名为GTX460的显卡拥有竞争对手无可比拟的优势。

微星N460GTX Cyclone 1GD5 OC非公版显卡

    今天来到中关村在线的同样是最近最受关注的GTX460显卡，而它出自一线板卡厂商NVIDIA的核心AIC合作伙伴微星之手。这款显卡作为微星此次主推的N460GTX Cyclone系列，其PCB经过微星专门优化，自然有其特别之处，除了和公版卡一样使用基于40nm工艺打造的GF104-325-A1核心，搭配微星独有的军规组件，还有微星特别优化和改进的散热器。

    微星凭借在产品制造、设计及售后等方面的先天优势，赢得了广大用户的青睐。而且值得一提的是，微星在2009年提出的“军规”概念刚是深入民心，因为它的引入将产品品质、用料等个方面提到了一个新台阶。

微星“军规”概念简单介绍如下：

    ①HI-C电容（高导电聚合物电容）：英文全称是Highly-conductive polymerized Capacitor，中文叫高导电聚合物电容。该电容的阳极是烧结钽（或铝箔），阳极介质是氧化钽（或氧化铝），而阴极（电解质）是固态的、高导电聚合物。其特点就是稳定性高、同时耐高温，例如在85°C高温下运行，HI-C电容能够坚持20年寿命；如果在65°C正常工作温度下运行，HI-C可以达到200年寿命。

    ②SSC固态电感：英文全称是Solid State Choke，中文叫SSC固态电感。其结构为一体成型，也就是说线圈是埋在铁块中，没有传统电感一样是分离的结构。另一优势则是它的输出电流值，相比于传统的电感高37.5%。而且值得一提的是，SSC固态电感能够彻底解决电流噪音问题。

    ③固态电容：固态电容具有高频低阻抗（10毫欧）、高温稳定（-50度+125度）、快速放电、减小体积、无漏液，等特点，在85度的工作环境中，寿命最高可达40,000小时，是普通电解电容的6倍。

　　【每日焦点】首破800元大关 日立2TB硬盘惊爆低价

产品：N460GTX Cyclone 1GD5/OC-H 微星 显卡

微星N460GTX Cyclone做工赏析

    ● 微星N460GTX Cyclone做工赏析

    微星N460GTX Cyclone显卡使用GF104显卡芯片，40纳米台积电制作工艺，336个流处理器。这款芯片无论是从核心面积还是晶体管集成度方面，都达到了GPU业内少有的平衡，同时我们在它的身上可以看到NVIDIA对于性耗比的不断追求。

    从上面的架构图我们可以看到GF104保留了Fermi架构的精髓，特别是完整的多形体引擎和可读写的二级缓存都在其中，同时这款架构在晶体管数量极其有限的情况下增加了TUM单元数量。在GTX460首测文章中，我们可以看到这款GF104芯片拥有的56个TMU单元已经大幅度提升了芯片的纹理处理能力。

微星N460GTX Cyclone 1GD5 OC非公版显卡芯片

    和GF104使用专门的DP双精度单元来运算64-bit双精度浮点不同，GF104芯片舍弃了这个单元，这节省了大量的寄存器所占用的晶体管，但是回归了使用SFU单元来运算双精度的方式，这是在GT200芯片中已经被大家熟知的运算方式。它的特点是双精度性能大约是单精度的1/8-1/12。

微星N460GTX Cyclone 1GD5 OC非公版显卡

　　微星N460GTX Cyclone 1GD5 OC基于全新40nm工艺制造的GF104显示核心，它拥有336个流处理器、56个纹理单元，同时标配256bit显存控制器，它能够完美支持DirectX 11 API、CUDA 3.0、PhysX物理加速、3D显示与3D眼镜支持以及PureVideo高清硬件加速技术。

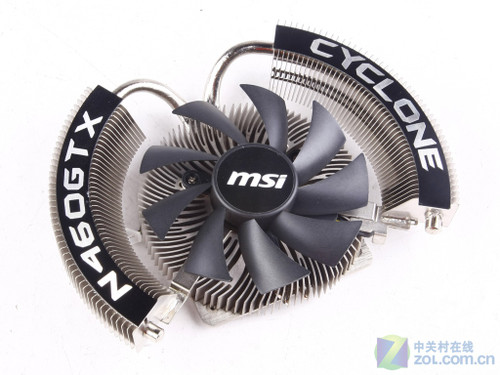

微星N460GTX Cyclone 1GD5 OC非公版显卡散热器

    微星这次在显卡散热器上下了一定的功夫，散热器的散热风扇的尺寸以及鳍片数量与密度都加大了规模，其全开放散热设计可以将热量直接排出空气，极大程度地提高了散热效率，使超频效果更上一层楼。

微星N460GTX Cyclone 1GD5 OC非公版显卡散热器背面

    微星N460GTX Cyclone系列使用了微星独有的散热系统，镀镍的纯铜热管能配合9cm的大风扇提供了比一般风扇多40%的风量，散热效果更佳，而这样的散热器比公版卡更静音15.7%，为您提供安静的游戏环境，拒绝噪音。

微星N460GTX Cyclone 1GD5 OC PCB设计

    作为微星此次主推的N460GTX Cyclone系列，其PCB经过微星专门优化，自然有其特别之处，除了和公版卡一样使用基于40nm工艺打造的GF104-325-A1核心，搭配微星独有的军规组件，还有微星特别优化和改进的散热器。

微星N460GTX Cyclone 1GD5 OC供电系统

    微星N460GTX Cyclone系列属于预超频版本，用料方面采用微星顶级军规组件，包含了1、SSC固态静音电感；2、军工级固态电容；3、Hi-C电容（钽电容）。顶级军规组件配合使得显卡能达到正常使用20年以上的寿命，这样能保证显卡的品质和稳定性绝对的优秀。同时产品标配2个6pin外接供电，最大提供225瓦的能源输入。

微星N460GTX Cyclone 1GD5 OC显存颗粒

    显存方面，这款显卡搭配了三星0.5ns GDDDR5显存颗粒，组成了1024MB/256Bit显存规格，显卡的默认频率为675/3600MHz。这一频率设定给玩家留下了更大的超频空间，我们在随后的测试中将为大家展现这款显卡的超频能力。

微星N460GTX Cyclone 1GD5 OC输出接口

        ● 理论性能测试：3DMark

　　3Dmark 06作为上一代3DMark系列巅峰之作，所有测试都需要支持SM3.0的DirectX 9硬件，并且支持HDR特性，这款软件的最终得分里CPU性能占有不小的权重，因此它更适宜分析整个系统的3D加速能力。

        ● DX10理论性能测试：3Dmark Vantage

　　3DmarkVantage是Futuremark最新推出的一款显卡3D性能测试，该款软件仅支持DirectX 10系统及DirectX 10显卡。测试成绩主要由两个显卡测试和两个CPU测试构成，整个测试软件各家偏重整机性能。

    ● 《街头霸王4》与《孤岛危机》

        ● Street Fighter IV

        由CAPCOM负责开发的格斗游戏《街头霸王4》（Street Fighter 4）早已在电视游戏机上发售，经过漫长的等待，街霸迷们终于盼到了PC版的发布。本作不仅继承了TV Game版的所有特色，还增加更多诸如画面风格等特色。

　　>>游戏类型：DirectX9格斗类游戏
　　>>测试方式：游戏自带性能测试工具，内容为3D实时运算的战斗回放
　　>>画质设定：全部最高

　　 ● Crysis

　　跳票多时、万众期待的DirectX 10游戏大作Crysis，把目前PC 3D娱乐的视觉体验发挥到极致的游戏，大量使用DirectX 10的硬件功能，对显卡的负载也提升至空前水平。

　　>>游戏类型：DirectX10 第一人称视角射击游戏
　　>>测试方式：游戏自带GPU性能测试工具，为3D实时运算的飞行过场回放
　　>>画质设定：全部最高

产品：N460GTX Cyclone 1GD5/OC-H 微星 显卡

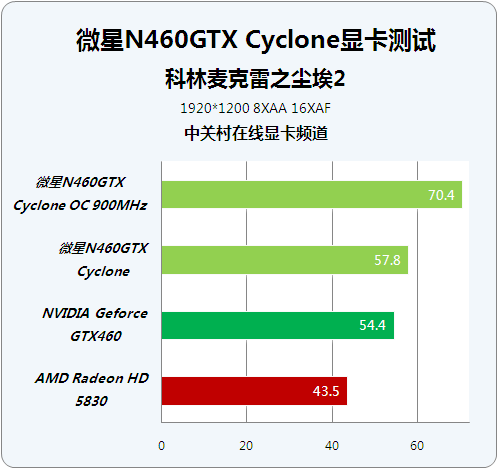

DX11游戏：科林麦克雷：尘埃2

 DX11游戏：科林麦克雷：尘埃2

        ● Colin McRae:DiRT2

       《科林麦克雷：尘埃》本身是一款为纪念去世的英国拉力赛车手科林．麦克雷（Colin McRae）而制作的游戏，因此在游戏过程中不难见到许多麦克雷过往的身影，距前作将近二年多之久的《科林麦克雷：尘埃2》于2009月12月11日正式发售。值得一提的是，这款游戏不仅拥有很高的可玩性，同时还是率先支持DirectX 11 API的游戏，一经上市就得到广大游戏爱好者争相追捧。

　　>>游戏类型：DirectX 11竞速类游戏
　　>>测试方式：游戏自带GPU性能测试工具，为3D实时运算的赛车过场回放
　　>>画质设定：全部最高

    ● Folding@home通用计算与测试总结

　　Folding@home是一个研究蛋白质折叠，误折，聚合及由此引起的相关疾病的分布式计算项目。我们使用联网式的计算方式和大量的分布式计算能力来模拟蛋白质折叠的过程，并指引我们近期对由折叠引起的疾病的一系列研究，找到相关疾病的发病原因和治疗方法。

　　Folding@home能了解蛋白质折叠、误折以及相关的疾病。目前进行中的研究有：癌症、阿兹海默症（老年失智症）、亨廷顿病、成骨不全症、帕金森氏症、核糖体与抗生素。

微星N460GTX运行Folding@Home项目

　    这项测试是科学实用项目Folding@home项目，该项目使用了CUDA或者Stream加速的Gromacs引擎，NVIDIA的GPU架构由于流处理器设计原因，非常适合这种充满了大量跳转嵌套分支等指令的应用环境，我们的测试得到了非常理想的运算速度。

    该项目在中国拥有约2000多名参与者，其中最强大的China Folding@Home Power（Folding@Home中国力量，团队编号3213）团队已经拥有2585人，最近活跃用户200人以上，目前贡献计算量排名世界第38位，团队整体运算能力约为50到100TFLOPS。

    这个项目在未来可以作为显卡通用计算能力衡量的重要标准之一，通过本次微星N460GTX运行Folding@home项目，我们得到如下PPD速度值供大家参考：

    中关村在线显卡频道观点：

微星N460GTX Cyclone 1GD5 OC非公版显卡

优势：基于代号GF100的40nm工艺Fermi第二代核心；
　　    军工级用料和散热器性能优异；
　　    超频能力较强，静音稳定。

劣势：没有使用更高端的4+1项豪华供电设计。
