用事实说话 实测游戏高手6相供电
采用了6+1相供电的盈通GTX460游戏高手，满载的时候每相的电流会比公版的低多少安？
这是在上一期《去耦电容华丽助阵 非公GTX460供电详解》文章中留给大家的问题，你答出来了吗？如果你不知道，那么看完本文你就肯定可以找到答案。
在上一期中，我们详细介绍了盈通GTX460游戏高手在产品供电模组上的设计，至于是否豪华想必用户看完6+1项的设计、看完供电模组的用料、看到两颗顶级Proadlizer去耦电容的使用，肯定不会质疑。不过盈通GTX460游戏高手这样的供电设计究竟会带来实质上的改善吗？相比公版的3+1相设计及用料会有提升吗？是画蛇添足、还是用之有道，本文将会揭开所有谜团。
公版GeForce GTX 460供电模组设计
GeForce GTX 460公版的P1040 PCB采用3+1相供电设计，每相供电均使用1颗屏蔽式电感、两个固态电容和3个Mosfet的组合。
盈通GTX460游戏高手供电模组设计
而盈通GTX460游戏高手方面，同样是屏蔽式电感、固态电容和每相三颗“八爪鱼”式Mosfet，不过在数量上盈通GTX460游戏高手为6+1相设计，即盈通GTX460游戏高手核心供电位公版产品的2倍。
我们通过简单的数学计算，从字面了解上可以认为盈通GTX460游戏高手的每相供电模组负载电流将会降低一半。这样的好处是滤波效果好、供电模组负载低、发热量低，但是真的有这么神奇吗？
● 给显卡核心供电做手术 增加待测区
为真正数值量化每相供电的负载电流，我们将会对公版GeForce GTX 460和盈通GTX460游戏高手的核心供电部分进行手术，在每相核心供电的电感一极上串联一根金属导电测试线。
也许会有网友问，为何每相供电的测试点要设计到这个位置？
我们知道供电控制PWM IC和Mosfet的开关电路是输出一个不连续同时波动的电流，然后经过电感的蓄能及充放电，将电流整流后供给给核心或显存等功能芯片，所以才将测试点安置在整流电感处。

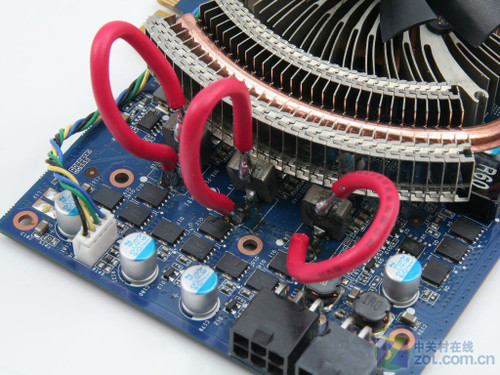

公版GeForce GTX 460三相核心供电待测区
现在显卡的供电模组多采用贴片式电气件，尤其是电感，这为我们焊接串联测试线提供了较大的便利，上图为公版GeForce GTX 460已经串联好测试线的三相核心供电电感。

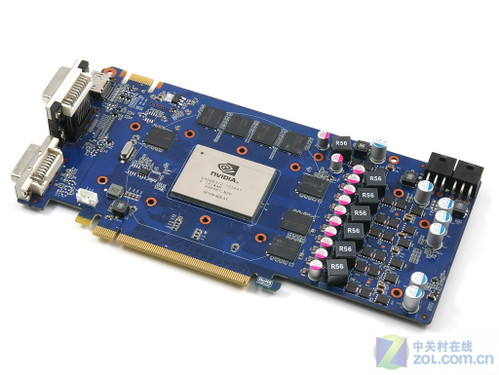

盈通GTX460游戏高手六相核心供电待测区
盈通GTX460游戏高手和核心供电电感加装测试线，就稍显复杂。由于盈通GTX460游戏高手测试卡配置的散热器较大，覆盖到了核心供电模组，所以无法从正面加装测试线。
所以我们将6相核心供电的电感及测试线焊接到了PCB背面相应的位置，这样就能够达到我们的测试目的。虽然过程曲折，但是为了让用户直观的了解设计优势，这样的周折还是值得的。
测试示意图
两块被手术后的显卡准备就绪后，展示一下我们的测试工具机方法。

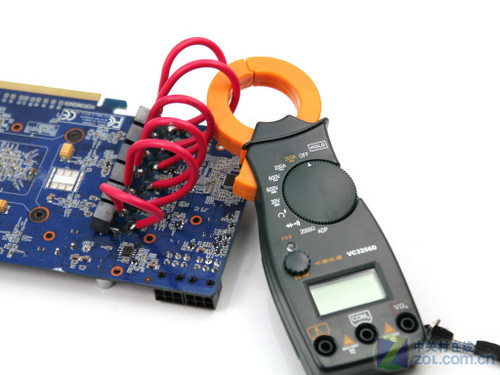

测量每相供电模组电流的工具是中国仪通VC3266D便携数字钳型万用表，测试方法是将钳型万有表卡在某一相核心供电测试线上，最后待读数值。
第二期有奖问答环节：回答下面问题同时在本文回复区中留言，如果你的答案正确并为前三名，将会获得由盈通提供的迪斯尼手表一块，同时每50楼送精美盈通背包或盈通闹钟一个，顶楼就有奖。本期问题如下： 盈通总共上市过哪几款游戏高手产品？它们的型号是什么？请在文章留言区回答。 同时第一期问题由于没有正确回答者，所以有奖问答仍在继续中，如果你不知道请详细查看第二期文章内容，先抢先得哦。
往期回顾 前 言：《"我"非山寨 揭秘非公版GTX460研发历程》
第一期：《去耦电容华丽助阵 非公GTX460供电详解》
第二期：《GTX460公版弱点 实测6相供电绝非噱头》
公版供电模组不给力 极限超频成瓶颈
公版供电模组不给力 极限超频成瓶颈
测试产品、测试平台、测试工具一切就绪，下面就开始我们今天的关键测试，一定要仔细看哦，因为上一期的问题答案就在本环节中。
首先我们要测试的是公版GeForce GTX 460。为了方便测试每相核心供电的电流，我们将公版产品标配的导风罩拆卸掉，相对单薄单薄的核心散热器展现在我们面前，同比盈通高手的6热管纯铜散热器显得十分不给力，不过本期着重介绍的是核心供电，所以散热器部分我们会在稍后几期内容中阐述。
公版GeForce GTX 460默认频率待机状态下1相核心供电电流
我们知道在GF100核心的漏电现象极为严重，这也是导致核心高温的一个重要原因，为了缓解这一诟病，NVIDIA工程师为GF104核心加入了Power Geting的防漏电技术，所以GF104的温度才会控制的非常好。
我们看到公版GeForce GTX 460在默认频率待机状态下，每相核心电流约在1.2A。
公版GeForce GTX 460默认频率满载状态下1相核心供电电流

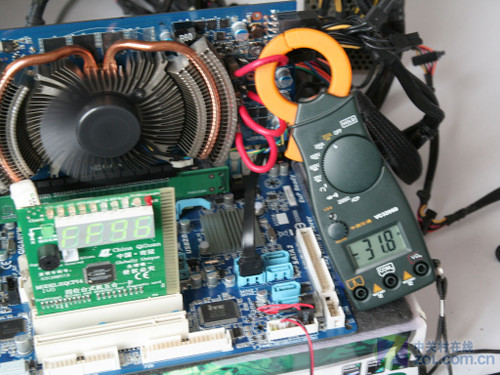

我们使用Furmark这款软件令GPU满载运行，此时测的每相供电模组电流约在31.8A。
公版GeForce GTX 460超频频率满载状态下1相核心供电电流
在GeForce GTX 460的本站首测文章中，笔者清晰的记得公版GeForce GTX 460在默认频率及1.0V电压下，满载功耗为300瓦左右，而当笔者将核心频率提升至900MHz同时电压增至1.087V，此时满载功耗竟达到400W之巨。

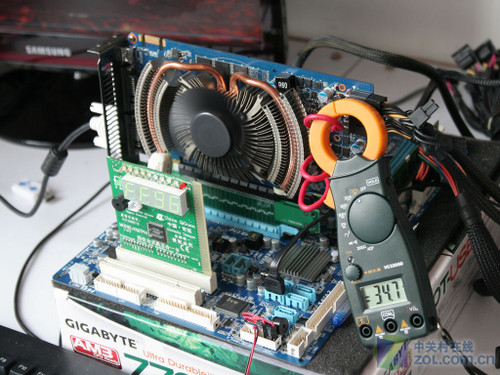

根据公版产品供电模组的用料分析，每相核心供电最大输出能力约为38A。而上图中我们在默认1.0V电压，频率超至800MHz/3600MHz时，核心每相供电输出电流已经达到35A，接近极限。
6相供电玩OC 超的不是频率是寂寞
● 6相供电玩OC 超的不是频率是寂寞
接下来登场将要对决公版产品的是盈通GTX460游戏高手，选手实力我们已经不止一次的赘述，6+1相整体设计，核心供电为6相每相采用贴片屏蔽式电感、固态电容和八爪鱼式Mosfet。
切入主题，看盈通GTX460游戏高手有何表现。
盈通GTX460默认频率待机状态下1相核心供电电流
得益于GF104引入的Power Gating技术，而且此时为50.6MHz/110MHz/270MHz待机频率，所以整体显卡超低负载，所以单相核心供电输出电流为1A。
盈通GTX460默认频率满载状态下1相核心供电电流

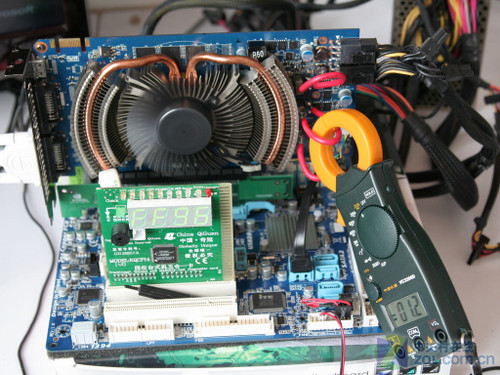

在待机环节上不占明显优势的盈通GTX460游戏高手，在默认频率、电压状态下满载时，每相核心供电输出电流为15.3A。
相比公版默认频率、电压满载状态下的31.8A，果然有了50%的下降。
盈通GTX460超频频率满载状态下1相核心供电电流
一不做二不休，为了充分显示6相核心供电的优势，我们在默认电压状态下将频率调整至850MHz/3600MHz。此时每相核心供电输出电流为18.6A，依然大幅小于公版产品超频至800MHz/3600MHz的34.7A供电负载。
本章小结：盈通GTX460游戏高手在使用与公版产品供电用料相同的前提下，保守能够提供180A到200A的总电流，而公版产品只能提供100A的电流。这对于想要超频的用户来说不得不说是一个瓶颈。因为在超至900MHz核心频率以上、电压增至1.087V后，公版核心供电模组已经濒临极限，再提升就会出现不稳定情况，阻碍了进一步超频。
同时值得一提的是，GF104芯片所能承载的极限电流也不会超过6相供电提供的180A-200A，所以6相供电已经绝对满足GF104核心的极限运行需求，从而说明超过6相的供电设计噱头成分更多、使用价值不高。
6相供电做先锋 Proadlizer打后阵
6相供电做先锋 2颗Proadlizer电容打后阵
在上一期《去耦电容华丽助阵 非公GTX460供电详解》文章中，我们已经介绍过在盈通GTX460游戏高手产品中，使用了两颗NCC（NIPPON CHEMI-CON）生产的Proadlizer去耦电容。
Proadlizer去耦电容素有电容界的奢侈品，早期只有在军工、航天或精密仪器中才会使用，而盈通将其引入到消费级显卡中，可见盈通对产品品质的追求，同时也是对消费者的重视。
顶级Proadlizer去耦电容
Proadlizer去耦电容具备超低ESR（等效电阻）和超低阻抗的特性，在供电滤波效果上或去耦表现上突出。盈通GTX460游戏高手的2颗Proadlizer去耦电容位于PCB背面GPU位两侧。
这样的设计的目的是让6相核心供电先锋滤波，输出的电流在显卡PCB中必然还会经过二次微弱干扰，此时位于核心两侧的Proadlizer去耦电容开始产生作用进一步滤波，从而令核心获得更佳纯净的电流。
而且值得一提的是，在去耦电容附件还搭配了美系钽电容，在它面前固态电容、高分子聚合物电容显得如此渺小。
GF104核心NVDD电压测量点
测量去耦电容的作用就需要测量核心电压的纹波效果，与核心供电电路测量一样，我们需要在核心背面的NVDD滤波电容上焊接纹波电压测试点。如上图，就是手术过后的核心纹波电压测试点。
小贴士：去耦电容（以下文字源于百度百科）

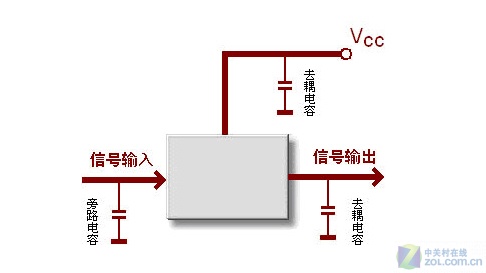

在电子电路中，去耦电容和旁路电容都是起到抗干扰的作用，电容所处的位置不同，称呼就不一样了。旁路（bypass）电容是把输入信号中的高频噪声作为滤除对象，把前级携带的高频杂波滤除。去耦（decoupling）电容也称退耦电容，是把输出信号的干扰作为滤除对象。
去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。从电路来说，总是存在驱动的源和被驱动的负载。如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作。这就是耦合。
去藕电容就是起到一个电池的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。去耦和旁路都可以看作滤波。去耦电容相当于电池，避免由于电流的突变而使电压下降，相当于滤纹波。具体容值可以根据电流的大小、期望的纹波大小、作用时间的大小来计算。去耦电容一般都很大，对更高频率的噪声，基本无效。旁路电容就是针对高频来的，也就是利用了电容的频率阻抗特性。电容一般都可以看成一个RLC串联模型。在某个频率，会发生谐振，此时电容的阻抗就等于其ESR。如果看电容的频率阻抗曲线图，就会发现一般都是一个V形的曲线。具体曲线与电容的介质有关，所以选择旁路电容还要考虑电容的介质，一个比较保险的方法就是多并几个电容。
去耦电容在集成电路电源和地之间的有两个作用：一方面是本集成电路的蓄能电容，另一方面旁路掉该器件的高频噪声。
去耦电容不同凡响 几近50%效能提升
去耦电容效果不同凡响 几近50%效能提升
下面就开始我们正式的去耦电容测试，其实在上一期供电电路介绍中，我们已经透露了测试结果，不过本期将会做更详细的测试介绍。
核心纹波电压测量示意图

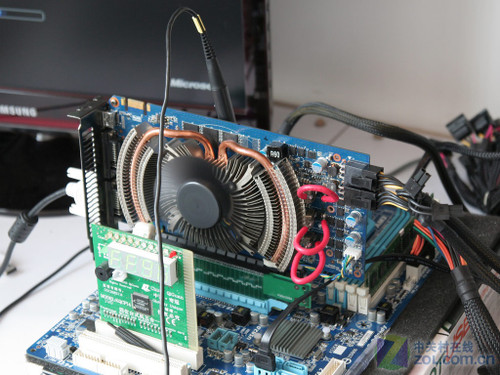

上图为测试测试平台示意图，一根电压测量笔直接连到PCB核心背后的NVDD滤波电容上。
泰克TDS2024B数字存储示波器

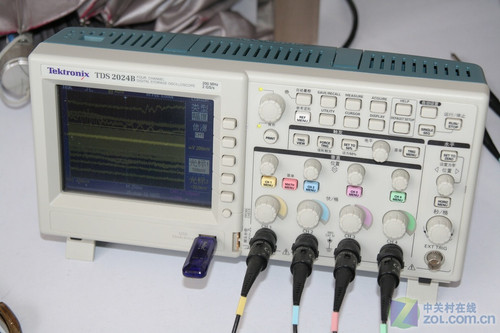

测量纹波效果的就是这台Tektronix TDS2024B数字存储示波器，这台示波器支持200MHz带宽四个频道，记录长度为2.5K，采样率为2.0GS/s。

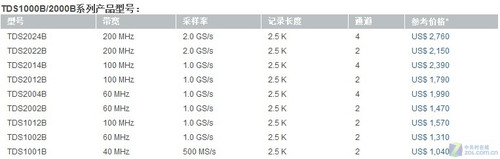

官方指导价为2760美金
俗话说一分钱一分货，这台Tektronix TDS2024B数字存储示波器官方指导价为2670美元。

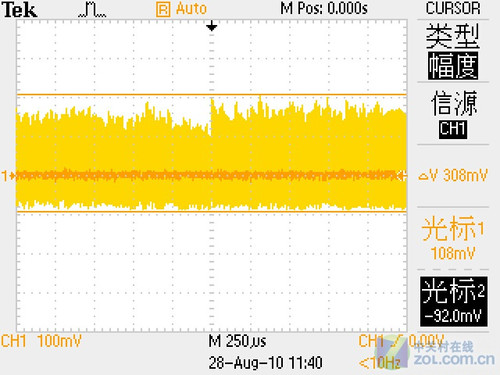

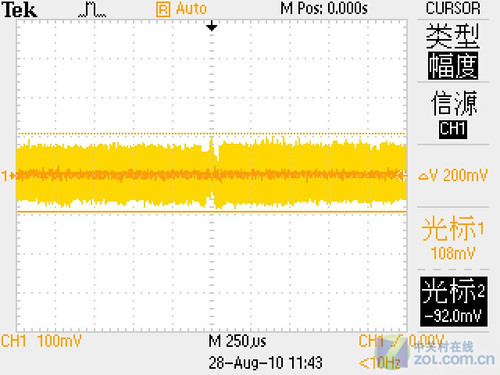

测试结果如上图，在公版GeForce GTX 460的核心纹波电压记录上高达308mV；而在盈通GTX460游戏高手产品中，由于使用Proadlizer去耦电容的效果非常明显，根据实际测试可以看到使用Proadlizer去耦电容后仅为200mV，这为显卡即使在极限超频环境下稳定运行打下坚实基础。
