明星编辑16颗显存颗粒 Radeon X800XL 512MB图赏
对于一款显卡而言，除了显示核心之外，显存是影响其性能的另一主要因素。我们常说的显存指标主要有两个：容量和位宽。目前，主流显卡的显存位宽为128bit或256bit，而容量主要是64MB、128MB和256MB。不过，随着应用的进一步升级，具有512MB超大容量显存的产品也已经在高端显卡市场中崭露头角，例如512MB版本的GeForce 6800Ultra和Radeon X850XT PE。下面我们要向大家介绍的则是“512MB家族”中的新成员——ATI Radeon X800XL 512MB。

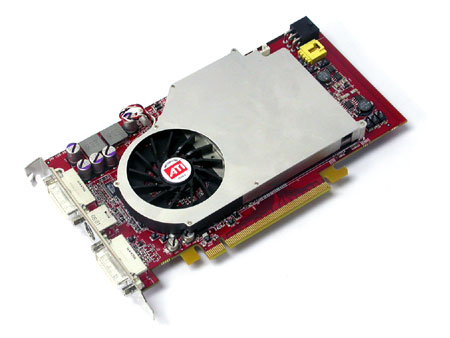

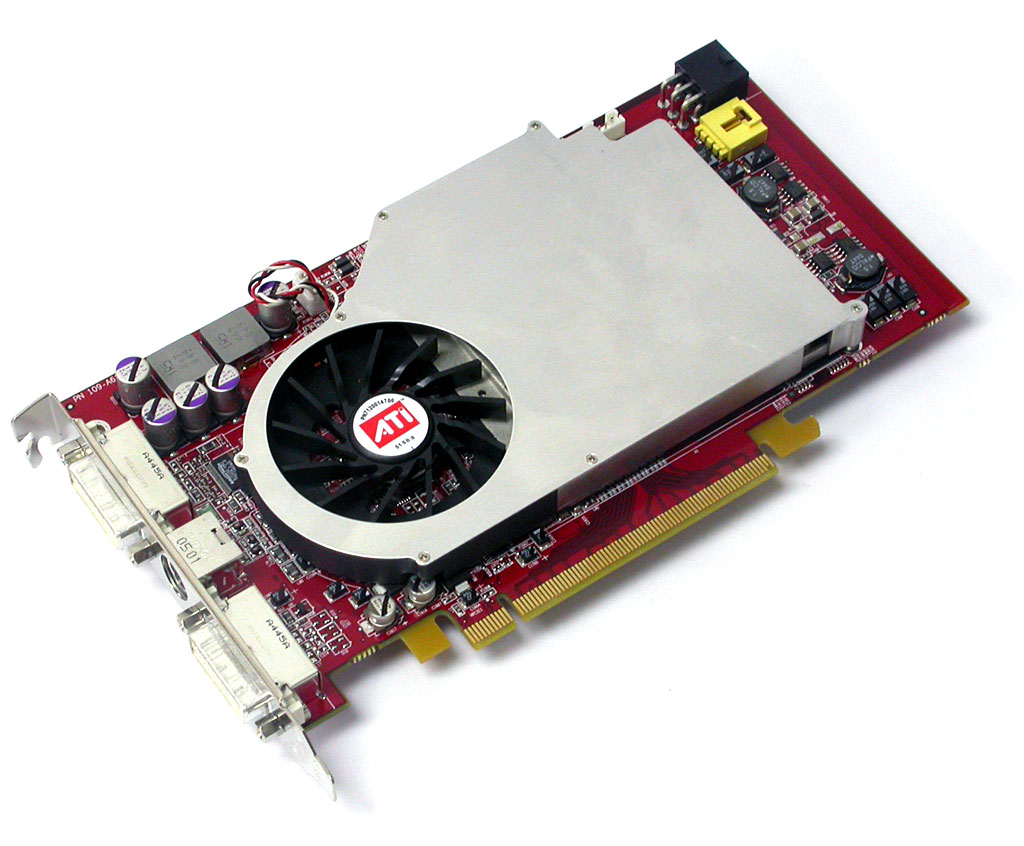

ATI Radeon X800XL 512MB正面（点击放大）
我们收到的这款Radeon X800XL 512MB来自ATI官方，从外表来看，它与256MB版本的X800XL主要有两点不同：1．它的PCB要比256MB版本的稍长一些，以便能够放下更多的显存颗粒以及配套元件；2．它需要外接电源的支持，而256MB版本的X800XL则不用。

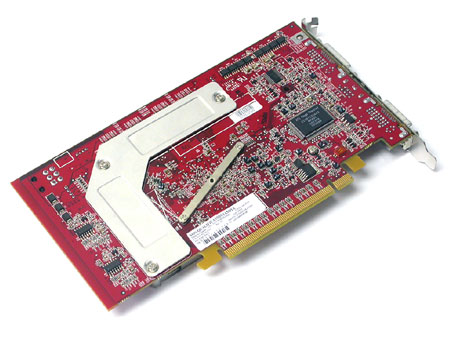

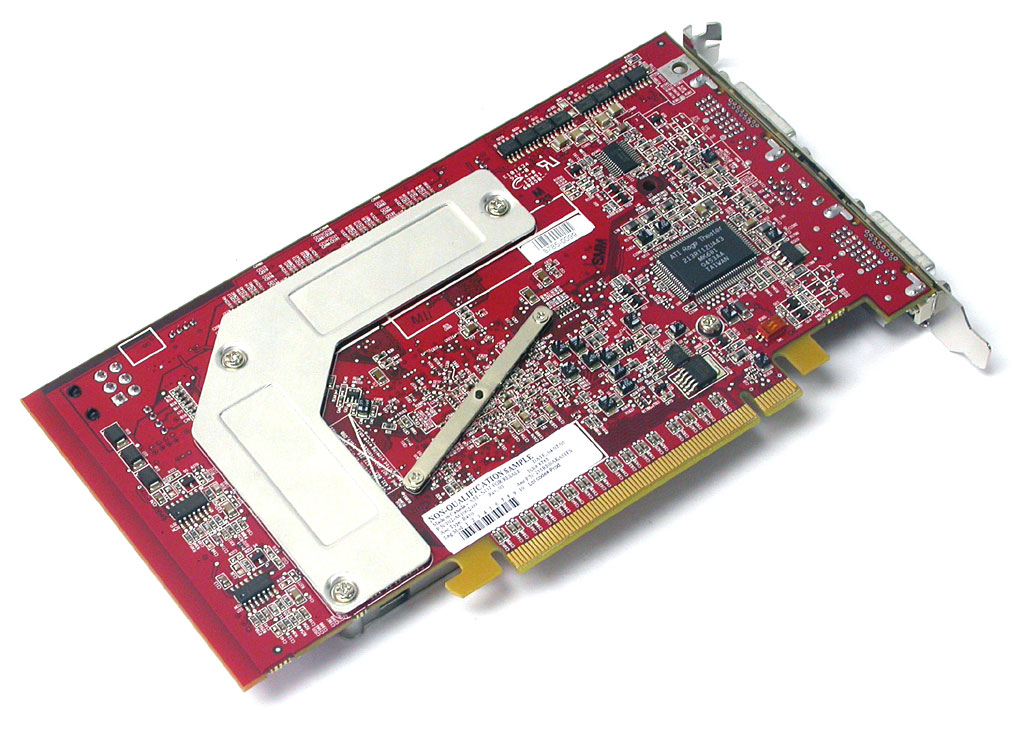

ATI Radeon X800XL 512MB背面（点击放大）
如果我不标型号，大家是不是会把上面这张照片误认成X850XT PE？的确，512MB版本的X800XL采用了类似于X850系列的设计，它用一个"L"型的金属条将背面的显存颗粒全部覆盖，这个金属条一方面可以辅助显存颗粒散热，另一方面也起到了固定正面那个巨大散热器的作用。

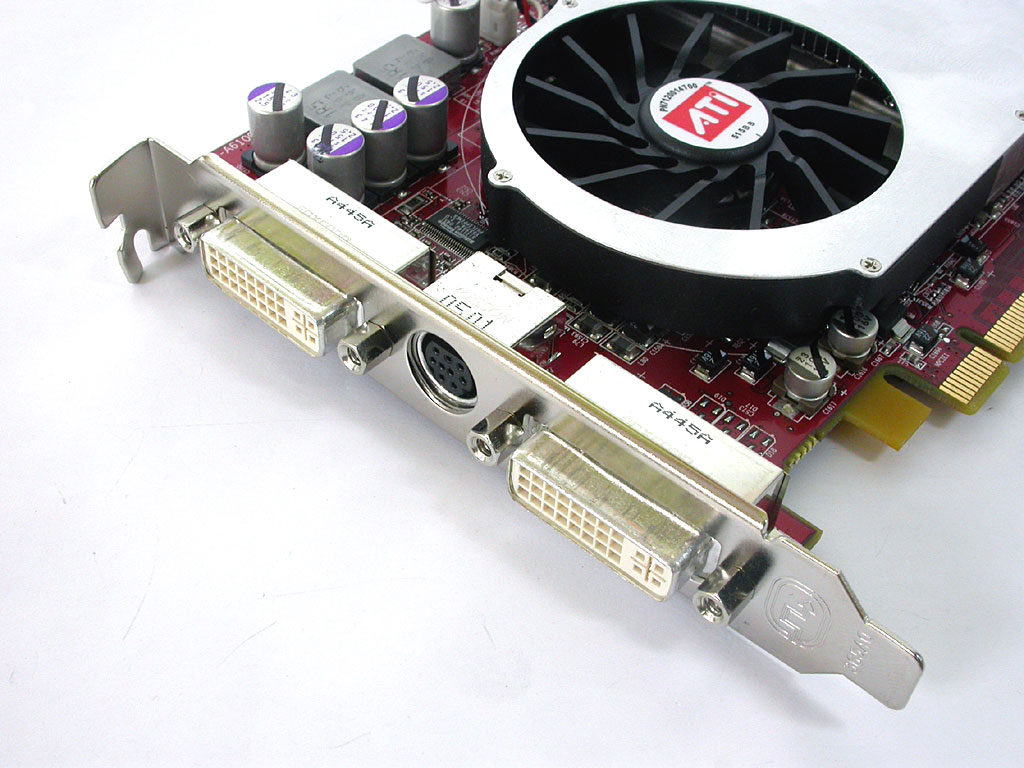

ATI Radeon X800XL 512MB输出接口（点击放大）
输出方面，这款显卡使用了双DVI设计，夹在两个DVI接口中间的9针视频接口能够支持复合视频、S端子、HDTV等多种视频信号，可以满足用户全方位的应用需求。

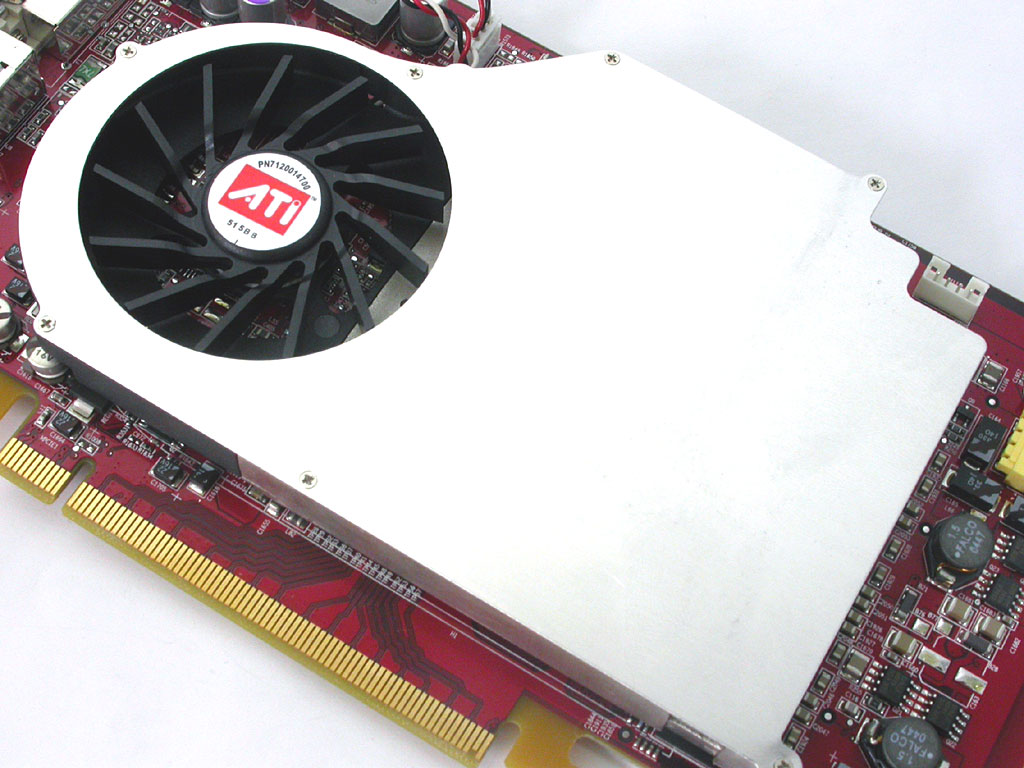

ATI Radeon X800XL 512MB散热器（点击放大）
虽然同为16条渲染管线，但是得益于更加先进的0.11μm制造工艺及频率的降低，Radeon X800XL的发热量要明显低于Radeon X850系列，所以其散热系统也没有使用恐怖的双Slot设计。图中这款散热器采用了铜铝结合的设计，其底面与图形核心接触的部分为全铜设计，可以迅速将核心发出的热量传递到大面积的铝质散热片上，再配合大直径的散热风扇达到给核心降温的目的。

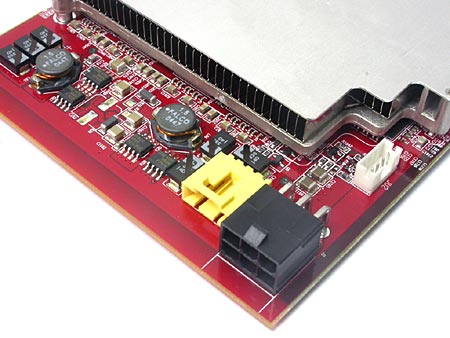

ATI Radeon X800XL 512MB供电及电源接口
由于显存容量的翻倍，PCI-E插槽的供电能力已经不能够满足512MB版本Radeon X800XL的要求了。从图中我们看到，这款显卡使用了标准的6Pin电源接口，通过一根6Pin-大4Pin转接线与PC电源相连，以为显卡的正常工作提供充足的电力。
ATI Radeon X800XL 512MB核心及显存
拆下散热器，我们看到了这款显卡的最大特点——由16颗显存颗粒组成的总容量为512MB的显存单元。

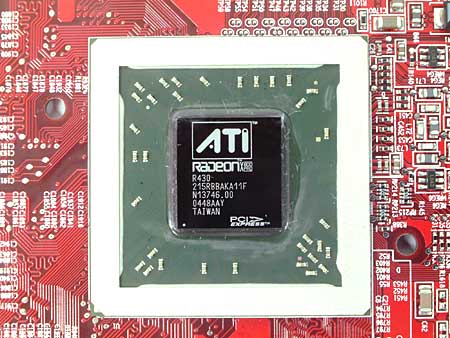

ATI Radeon X800XL 512MB图形核心
Radeon X800XL使用的是我们非常熟悉的R430图形核心，这款核心基于先进的0.11μm制造工艺，内建16条像素渲染管线和6组顶点处理引擎，具有包括SmartShader HD、SmoothVision HD、HyperZ HD、3Dc、VideoShader HD等一系列3D及视频处理技术，并对微软的DirectX 9.0（Shader Model 2.0b）及OpenGL 1.5提供了完美的支持。

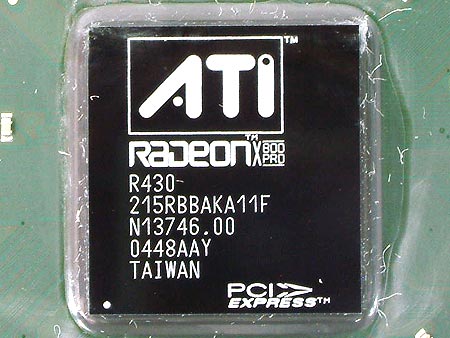

ATI Radeon X800XL 512MB图形核心特写
从核心上的编号来看，这是一款去年第48周的产品，产地为台湾。有意思的是，这款核心的型号并不是Radeon X800XL，而是Radeon X800Pro，难道ATI原本准备把X800XL命名为X800Pro吗？
ATI Radeon X800XL 512MB显存及ATI Rage Theater视频处理芯片
这款显卡的显存颗粒来自韩国三星，这是一款GDDR3显存颗粒，单颗规格为8M×32bit，16颗的总显存容量/位宽就是512MB/512bit，不过由于R430核心最大只支持256bit的显存位宽，所以这款显卡真正的总显存规格是512MB/256bit。另外，从编号上看，这是一款2.0ns的颗粒，理论运行频率为1GHz，完全能够满足Radeon X800XL的要求。
右图中为ATI Rage Theater视频处理芯片，是这款显卡实现VIVO功能的关键。
