为超频而生 迪兰恒进HD6850酷能+评测

产品：恒进 HD6850 酷能+ 1G 迪兰 显卡

就是这样霸气 HD6850酷能+荣耀登场

就是这样霸气 HD6850酷能+荣耀登场

    随着HD6970发布，A卡红军吹响了向N卡绿营全面抗战的号角，当然打响HD6000系列针对N卡绿营全面反击第一枪的则是HD6870和HD6850两兄弟。紧接着，NV只好对GTX460降价以应对HD6870/HD6850的凶猛攻击。今天来到我们中关村在线评测室的明星即是来自A卡红军阵营的主力军团——迪兰恒进HD6850酷能+显卡，为何NV会对HD6870/HD6850有强烈的惧怕感，就让我们来一探HD6850酷能+显卡的性能秘密吧！

迪兰恒进HD6850酷能+ 包装盒及显卡

    作为A卡阵营中最重要的AIB成员之一，迪兰恒进（PowerColor）所推出的显卡产品得到了广大玩家的喜爱。在HD6870/HD6850发布之际,迪兰恒进即推出了相应的显卡产品。目前市面上销售的很多HD6850显卡大多为公版设计，其性能和散热效能上确实让人不敢恭维，而这款横空出世的迪兰恒进HD6850酷能+ 终于给我们的玩家带来了最为霸气的非公版HD6850显卡。

用于Radeon HD 6850的Barts核心

    Barts核心目前服役于HD6870/HD6850这两款显卡，虽说采用了屏蔽硬件规格的方式来划分这2款显卡，但是这样的做法确实最成熟的产品细分方案，也能够有效的节省设计成本。Radeon HD 6850的核心、显存默认频率为775MHz/4000MHz，相对Radeon HD 6870逊色不少，不过这样做的目的是来开600元价差带来的性能差。不过聪明的消费者肯定不会被频率所困扰，因为AMD 40nm制程核心的超频性能非常之出色。

迪兰恒进HD6850酷能+显卡

    迪兰恒进HD6850酷能+沿袭了酷能+系列的优良传统，每一款酷能+系列显卡都无不以傲人的预设频率、前卫的散热系统和精良的做工品质等等荣耀而自豪。下面就随笔者一起来感受这块霸气显卡的真实魅力吧。

产品：恒进 HD6850 酷能+ 1G 迪兰 显卡

散热很给力 HD6850酷能+拆解赏析

散热很给力 HD6850酷能+拆解赏析

    迪兰恒进 HD6850酷能+ 1G采用了40nm新工艺制程，该产品采用了Barts显示核心，拥有960个流处理器，48个纹理单元，32个光栅单元，完整支持DirectX 11、Shader Model 4.1以及PCI-E 2.0技术。对H.264和VC-1提供硬件解码，并支持ATI Powerplay自动节能技术。

迪兰恒进 HD6850酷能+ 显卡正面大图

迪兰恒进 HD6850酷能+ 显卡PCB正面特写

    迪兰恒进HD6850酷能+的散热器由整流罩和散热器本体两部分组成，9cm的大风扇安装于整流罩上，散热器本体从整流罩背面固定。需要注意的是，拆解时应该先拆解整个散热器，再分离整流罩和散热器本体方可完全分离。

显卡拆解大图

散热器风扇正面大图特写


散热器本体特写

    散热器本体采用半封闭式散热器中常见的热管鳍片阵列设计，鳍片中央凹陷，两侧凸起，以便于风扇嵌合更紧凑。HD6850酷能+的热管鳍片做工十分细腻，鳍片虽窄，但排列均匀有序，鳍片和鳍片之间固定牢固而紧密。并且散热器采用铝制底座，有三根热管用于将热量传递至鳍片，同时底座本身也与鳍片相连，形成一体式热管鳍片结构。


散热器热管细节特写

    从上图我们可以清晰的看到，显卡所采用的3根热管为纯铜材质，直径大约在8mm左右，官方资料表明该热管在理论上的传热效率优于四根6mm热管，同时还能节省一点与底座相连的空间。值得我们注意的是，鳍片与热管相连采用了工艺较为复杂的回流焊技术，即通过加热热管上事先涂好的焊锡，使其溶化与鳍片粘连，虽然成本较高但却保证了热传导的可靠性。

产品：恒进 HD6850 酷能+ 1G 迪兰 显卡

供电最霸气 沿用HD6870供电方案

供电最霸气 沿用HD6870供电标准

    显卡供电系统的好坏直接关系到显卡是否能长时间稳定运行以及超频时的超常发挥状态。我们从迪兰恒进HD6850酷能+显卡上看到了一丝惊喜，秉承酷能+系列显卡的优良传统，HD6850酷能直接采用了霸气的HD6870供电方案，给玩家提供了最给力的供电保障。

显卡核心供电模块特写

    数字式PWM加DrMOS的四相位供电系统——采用了和公版HD6870一样的供电模块结构，输入和输出滤波电路均选择了低ESR高耐久的日本化工铝壳电容，电感则采用了感值为190nH的铁氧体电感。需要注意的是，DrMOS容易被误认为是数字式供电的功率IC芯片，其实它是由上下行MOS管和Driver整合在一起，工作方式与模拟式供电相同。DrMOS能有效降低阻抗，减少热损耗，这四颗芯片都无需额外的散热照顾。

显存供电模块

    显存供电位于6pin 12V电源端口处，有一个密闭防磁电感，三个DPAK封装的MOSFET,两颗输出滤波电容和一颗输入滤波电容。在显存供电正下方的另一组相似模块是AMD独有的POWERPLAY辅助电源系统，它在显卡处于节能休眠状态时提供仅能维持2D输出的电能，这样便能规避主供电系统相对较大的损耗，进一步提高显卡的节能效果。

显存颗粒特写

   该显卡使用韩国Hynix的GDDR5高速显存颗粒，组成了1024MB/256bit的显存规格，显卡默认频率为820/4400MHz，且具有极好的超频性能。

输出接口特写

    在输出接口方面，和公版HD6850不同的是直接采用的是标准版的DP端口，这样省去了转接的麻烦，其他接口则与公版相同。

产品：恒进 HD6850 酷能+ 1G 迪兰 显卡

性能测试的硬件、软件平台状况

性能测试的硬件、软件平台状况

    ●测试系统硬件环境

微星870A-G54主板

    微星870A-G54-H主板采用ATX板型，咖啡色PCB基板，固态电容和钽电容设计，基于AMD 870+SB850芯片组设计，支持AM3接口的AMD Phenom II/Athlon II系列处理器，4条内存插槽和支持ATI CrossFire的2条显卡插槽使这款主板具备了不错了扩展能力，同时主板通过板载NEC USB3.0控制芯片提供了2个USB3.0输出。

振华 冰山金蝶800W

    振华 冰山金蝶800W是一款通过80PLUS金牌的高转换效率的电源，金蝶系列电源凭借LLC谐振半桥+DC-DC结构获得了极强的效率以及交叉负载能力，在高端电源市场打开了一席之低。电源额定功率达到800W，对于使用多卡组SLI和CF的平台的用户来说是一个不错的选择。冰山金蝶800W电源风扇最高转速仅1000左右，应该说是绝对静音的一款产品，使用它能够让我们测试出显卡噪音，而非其它设备噪音。

宇瞻黑豹金品内存

    性能测试使用的硬件平台主要由AMD 羿龙II X4 965黑盒、微星870A-G54主板和宇瞻黑豹金品内存组成。细节及软件环境设定见下表：

    ●测试系统的软件环境

　　各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好，以时间计算的几款测试软件则是用时越少越好。

    为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。

微软正版授权

    用户在体验或购买安装Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。

产品：恒进 HD6850 酷能+ 1G 迪兰 显卡

HD6850酷能+基本信息检测报告

HD6850酷能+基本信息检测报告

    这一环节，我们先采用常用的GPU-Z检测软件获取该显卡的基本信息。

GPU-Z截图信息

    从上图我们可以清楚的看到，迪兰恒进HD6850酷能+显卡搭载了40nm工艺制程工艺的Barts显示核心，核心频率和显存频率分别为820MHz/4400MHz,均明显高出公版频率775MHz/4000MHz一大截。

    接下来，我们给出用3DMark软件测试的真实结果图，供玩家参考。

    ● 3Dmark Vantage 检测

P模式得分：P13012

H模式得分：H9176

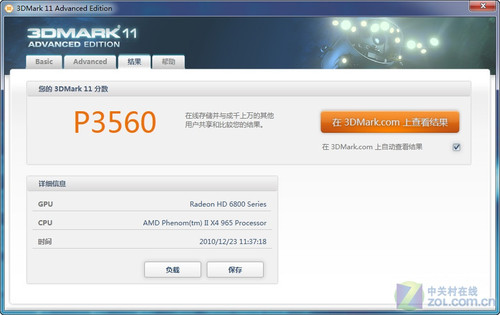

    ● 3Dmark 11 检测

P模式得分：P3560

X模式得分：X1186

产品：恒进 HD6850 酷能+ 1G 迪兰 显卡

DX10理论性能测试：3Dmark Vantage

DX10理论性能测试：3Dmark Vantage

    3DMark Vantage是Futuremark最新推出的一款显卡3D性能测试，该款软件仅支持DirectX 10系统及DirectX 10显卡。测试成绩主要由两个显卡测试和两个CPU测试构成，整个测试软件各家偏重整机性能。

    3DMark Vantage的另一个全新特性是引入了四种不同等级的参数预设(Preset)。此前的3DMark在得出最终结果的时候都只有一个简单的分数，而3DMark Vantage按照画质等级划分成了入门级(Entry，E)、性能级(Performance，P)、高端级(High，H)、极限级(Extreme，X)四类，得分表达方式也改成了字母加数字的组合形式，从而更细致地反映系统性能等级，可以更对位、更公平地进行比较。当然，不同等级之间的分数没有可比性。

3DMark Vantage

测试成绩图

    从上图我们可以清楚的看到，迪兰恒进HD6850酷能+显卡在默认状态下可以完全压制GTX460(768MB)显卡，当然在超频后的成绩更是大幅度领先GTX460(1024MB)显卡，看来我们的迪兰恒进HD6850酷能+确实没让我们失望，很给力啊。

产品：恒进 HD6850 酷能+ 1G 迪兰 显卡

DX11理论性能测试：3Dmark 11

DX11理论性能测试：3DMark 11

    3DMark 11是Futuremark在2010年12月07日推出的全新3D性能测试软件，该款软件仅支持DirectX 11系统和DirectX 11显卡。显卡测试的主要以产品的DirectX 11效能为主，同时还兼顾PhysX等方面平台性能。

3DMark 11

测试结果图

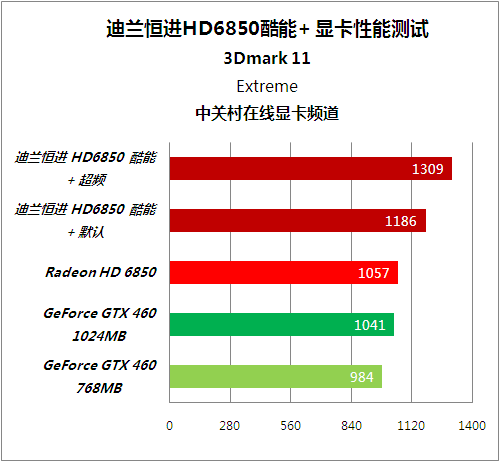

    从上图可知，最新的DX11基准测试软件3DMark 11带给了我们一个更加公平公正的评测结果，在DX11真正的王者之争中，我们似乎看到了A卡那以往被埋没在骨子里那股霸气。结果图很显然的告诉我们：迪兰恒进HD6850酷能+显卡即使在不超频的情况下也能保证全面超越GTX460显卡。

产品：恒进 HD6850 酷能+ 1G 迪兰 显卡

DX9游戏测试——使命召唤7

DX9游戏测试——使命召唤7

    《使命召唤7黑色行动》游戏背景故事剧情设定在了上世纪后期的美国越南战争时期，游戏主要描述了战争期间的一个名称为StudiesandObservationsGroup的组织。他们将在越南战争中承担最秘密、最危险的任务。而且游戏场景还会穿插北极、古巴等一些冷战时期的热点地区。玩家投身越南丛林时将扮演MACV-SOG成员，专司敌后渗透、破坏、暗杀等不可告人的隐秘行动。

使命召唤7黑色行动

测试结果图

    从结果来看，在这一环节的PK中HD6850和GTX460都不相上下，皆能够保证流畅运行该游戏。但是我们可以看出，迪兰恒进HD6850酷能+依然能以微弱的优势继续领先对手，尽显王者风范。

产品：恒进 HD6850 酷能+ 1G 迪兰 显卡

DX10游戏测试——孤岛危机

DX10游戏测试——孤岛危机

    多次跳票、万众期待的DirectX 10游戏大作Crysis，把目前PC 3D娱乐的视觉体验发挥到极致的游戏，大量使用DirectX 10的硬件功能，对显卡的负载也提升至空前水平。

孤岛危机

测试结果图

    从结果图我们可以看出：迪兰恒进HD6850酷能+显卡继续保持领先，面对号称“显卡杀手”之称的孤岛危机，迪兰恒进HD6850酷能+依然无所畏惧，在超频之后更是大幅度领先对手，相当之给力。

产品：恒进 HD6850 酷能+ 1G 迪兰 显卡

DX11游戏测试——尘埃2

DX11游戏测试——尘埃2

    《科林麦克雷：尘埃》本身是一款为纪念去世的英国拉力赛车手科林．麦克雷（Colin McRae）而制作的游戏，因此在游戏过程中不难见到许多麦克雷过往的身影，距前作将近二年多之久的《科林麦克雷：尘埃2》于2009月12月11日正式发售。值得一提的是，这款游戏不仅拥有很高的可玩性，同时还是率先支持DirectX 11 API的游戏，一经上市就得到广大游戏爱好者争相追捧。

尘埃2

测试结果图

    从上图我们可以知道，在A卡的强势项目——尘埃2游戏PK中，我们的迪兰恒进HD6850酷能+发挥正常，没有给酷能家族丢脸，成绩依然保持领先对手。

产品：恒进 HD6850 酷能+ 1G 迪兰 显卡

DX11游戏测试——战地之叛逆连队2

DX11游戏测试——战地之叛逆连队2

    《战地：叛逆连队2 (Battlefield: Bad Company 2) 》是EA DICE研发的第9款“战地”系列作品。它是2008年上市的同系列的游戏战地：叛逆连队的续作。两在单人游戏剧情上亦有很多交叉点。游戏仍然沿用前作的寒霜引擎，并有所改进。除了完善了代码的优化，本作在破坏效果上也有所加强，可破坏的物件由92%上升到99%。前作里不能破坏的小物件以及建筑物框架，在本作中也可以被破坏。

战地：叛逆连队2

测试结果图

    从结果来看，迪兰恒进HD6850酷能+显卡在超频后能保持大幅度领先GTX460显卡，即使不超频也能全面赢过对手GTX460。

产品：恒进 HD6850 酷能+ 1G 迪兰 显卡

Tessellation测试-天堂2.1

Tessellation测试-天堂2.1

    《Heaven Benchmark 2.1》是由俄罗斯Unigine游戏公司开发设计的一款Benchmark程序，该程序是由Unigine公司自主研发的游戏引擎设计，其支持DirectX 9、DirectX 10、DirectX 11与OpenGL 3.2 API，通过26个场景的测试最终得出显卡的实际效能。

Heaven Benchmark 2.1

测试结果图

    从结果图我们可以看到，在PK曲面积分的这一环节中，HD6850和GTX460厮杀的异常激烈，彼此难分仲伯。在未超频情况下，A卡以微弱分数落后于N卡；超频之后，两者之间的差距也较小。但是我们要知道，在曲面积分项目上之前以往是N卡的优势项目，往往能保持绝对的领先A卡，不过这次的迪兰恒进HD6850酷能+显卡依然能跑出这样的成绩我们依然很感到欣慰。

产品：恒进 HD6850 酷能+ 1G 迪兰 显卡

产品温度、功耗检测及超频

产品温度、功耗检测及超频

    温度测试这一环节我们采用了GPU-Z的温度传感器识别选项页来查看待机状态下温度信息，再在满载状态下查看温度信息。

    ● 显卡温度检测

    在温度测试中，首先笔者会在系统运行Furmark + GPU-Z程序烤机模式，连续运行10分钟以上待峰值温度恒定后，通过温度监控软件记录恒定后温度，同理在待机状态下记录待机平均温度。

待机状态下温度

满载状态下温度

    从上图我们得知：迪兰恒进HD6850酷能+在待机状态下温度为43℃，在满载状态下最高温度为76℃，可见显卡散热器的散热功效起到了有效的作用。

    ● 显卡功耗检测

    测试方法上，待机环境下的功耗，均为开机后不做任何操作，10分钟后，功耗值平稳后记录。而温度和功耗的峰值，则是运行Furmark v1.82软件，在运行15分钟后，待温度、噪音和功耗值平稳后记录。

待机状态整机功耗

满载状态整机功耗

    相比GTX460而言，我们的迪兰恒进HD6850酷能+显卡在功耗控制力的表现确实让人眼前一亮——很不错，待机状态整机功耗仅为106.5W，满载状态整机功耗仅为287W。

    ● 简单超频测试

    我们知道，通过A卡的驱动控制面板（俗称3C）可以轻松的调节A卡的很多设置信息，当然最大的便利莫过于就是可以实现软超频，相比于N卡需要借助其他第三方软件来超频，A卡在这方面确实做出了表率。

简单超频测试

    我们在不加压的情况下，轻松将核心频率/显存频率超至865MHz/4800MHz，从这一点我们可以看出HD6850确实为玩家预留很大的超频空间。

产品：恒进 HD6850 酷能+ 1G 迪兰 显卡

迪兰恒进HD6850酷能+评测总结

迪兰恒进HD6850酷能+评测总结

    A卡与N卡的PK随时随地都在上演，正所谓：“此一时，彼一时”，A卡红军的此番大规模反击着实给N卡绿营带来了前所未有的压力。通过本文的详细分析与评测，我想我们的玩家朋友一定对这款来自顶级AIB阵营的迪兰恒进HD6850酷能+显卡已经蠢蠢欲动，莫急，且听老夫最后的唠叨。

    ● 中关村在线显卡频道观点

迪兰恒进HD6850酷能+ 显卡

    我们和欣喜的看到迪兰恒进HD6850酷能+显卡在各种PK中一路过关斩将，最终以绝大多数项目成绩领先对手而击败对手。做为AMD显卡全球最大的核心级合作伙伴的迪兰恒进，推出如此霸气的HD6850酷能+显卡，着实让玩家朋友都很为之感到高兴，更会让我们的A饭会感觉到无比自豪。

优势：

    一、非公版设计，国际大厂风范，品质很有保障；
    二、预设高频，核心/显存频率为820MHz/4400MHz，且具有很大超频潜力；
    三、强劲散热系统+霸气十足的供电方案。

遗憾：

    一、笔者仔细查看了下包装盒内的说明书，比较简洁，希望以后能更加充实一些，这样可以能为初级玩家提供方便。
