SLI/CF创造新王者？单卡同价位谁更超值

　　● 单卡同价位谁更超值

　　当我们把目光集中在顶级单卡或者中高端单卡的时候，是否想过面对这种并行度极高的图形计算，其实增加一块GPU就能带来可喜的性能提升，因此那些利润丰厚的GPU性能，其实可以通过组建多卡平台获取，这就是我们寻求多卡SLI或者ATI CrossfireX的意义。

　　2004年6月29日，NVIDIA发布了“SLI Multi-GPU技术”，并将该技术引入最新发布的GeForce 6800和Quadro FX4000系列显卡上。同一时期AMD也发布了其AMD-ATI CrossFireX技术，和NVIDIA一样这项技术可以使两个或两个以上独立的图形处理器同时工作，从而提高系统性能。

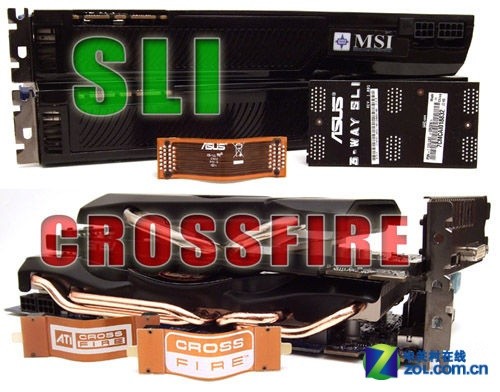

更高性能的另一种达成方式

　　● 高端技术源于历史积累

　　可能有很多玩家并不知道，我们熟知的多卡技术源于一家古老的已经被NVIDIA收购的厂商3Dfx。1998年初它推出了它们的第二代3D图形卡产品—Voodoo 2，当时Voodoo 2拥有90Mps的像素填充率，具备Z-Buffering、Anti-Aliasing、单周期双纹理等当时最先进的3D特性。不过其“SLI交错互连技术”是这款芯片组的核心，也是业界第一次体会到多卡互联的性能提升。

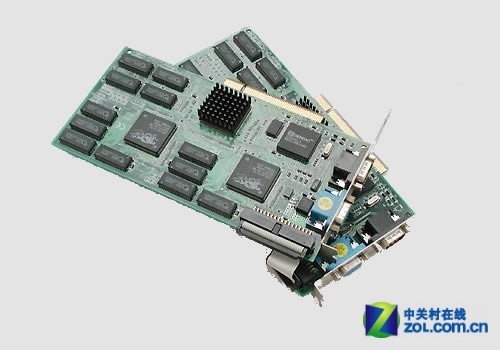

1998年的第二代3D图形卡产品—Voodoo 2

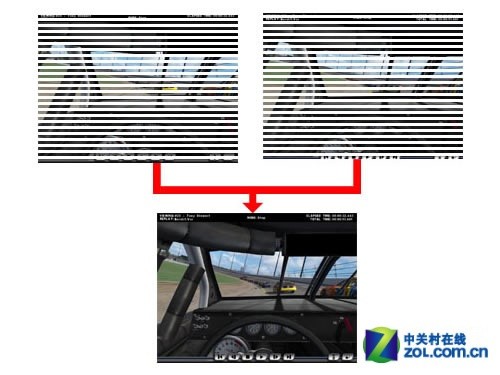

　　目前无论是AMD的CrossfireX还是NVIDIA的SLI技术，在工作原理方面更为成熟，它是将画面分为上下两块区域，一张显卡负责上半部的区域，另一张显卡则负责下半部的区域，当其中一块画面区域的图形较另一块区域复杂时，资料量平衡软件将用来确保工作量被平均分配到这两张卡上。

更加智能的渲染方式

　　值得注意的是，画面区域的划分并不是按照固定的一半一半方式，反而非常灵活。使用动态的负载平衡技术，可以保证两块显卡都处于最高工作状态。这种计算压力的智能分解方式让我们的显卡在并行工作环境下效率不断提升，而驱动程序在近几年内的不断改进，也让我们感受到多卡已经离我们越来越近。

　　● SLI技术简介与搭建

　　SLI技术的始祖3dfx创建于1994年，是3D图形产业的先驱，通过其强大的技术力量，将世界上一流的游戏、新的规范、交互性地娱乐和多媒体娱乐带到人们生活中。但是错误估计市场让这家公司英年早逝，3dfx最大的问题出在VoodooⅢ上。首先，它的性能并不算很优秀。其次，从VoodooⅢ开始，3dfx居然决定将生产权垄断起来，统一交由它收购的一家板卡商STB代加工，并以3dfx作为商标进行销售。

倒下的3DFX变成了壁纸

　　2000年12月，3dfx终于资不抵债倒下，而这时NVIDIA凭借出色的芯片设计特别是市场定位，收购了3dfx特别是旗下所有科技专利技术，这次收购为NVIDIA未来几年的发展奠定了基础，也让SLI技术在几年之后重见天日。

　　鲸吞3DFX后，SLI技术自然被NVIDIA掌握，相关技术人员也有很多转为效力于绿色阵营，只是这一技术一直被尘封于箱底，因为当年的整体硬件环境与市场并不需要也不适应如此前卫的技术。直到2004年夏天，3D游戏越发变态，单卡越发吃力，NVIDIA便携新SLI重出江湖，GeForce6系列中的PCI-E接口显卡是新SLI第一次崭露头角。

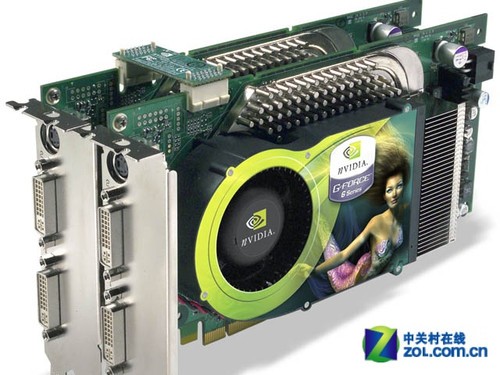

GeForce6系列开始将SLI技术复活

　　目前NVIDIA SLI常用的多卡渲染模式，也是AMD-ATI多显卡的主要渲染模式，看来两家不谋而合嘛。交替帧渲染模式理解起来有些抽象。咱们依然以2颗GPU为例，在交替帧渲染模式下，所有奇数帧在一颗GPU上进行渲染，其余的偶数帧则是在另一颗GPU上进行渲染。渲染完毕后，将这两颗GPU所渲染的所有帧集中发送到GPU内部的“合成引擎”，由其整合为完整的一幅图像，再将图像传送到显示器上呈现出来。

驱动程序中SLI模式成功开启

　　目前所有多卡互联技术中，只有交替帧渲染模式允许多颗GPU独立干活，因此这种模式拥有最高的性能提升潜力，同时也是唯一一种可以将多颗GPU的处理性能共同发挥到极致的模式。

　　● CrossfireX技术特性与组建

　　CrossfireX技术也就是所谓的“交叉火力”简称“交火”。CrossFire是ATi公司推出的一项双卡互联技术，这项技术可以实现一块Radeon等级绘图处理器搭配另外一片Radeon CrossFire版本绘图卡，为游戏玩家带来前3D方面的性能提升。CrossFire技术需要两块显卡，两块显卡之间用电缆连接。

　　由于非常在乎多卡性能提升，AMD Radeon HD显卡游戏CrossFireX优化档案一直是和驱动程序一起发布的一套游戏性能优化套件，显卡用户通过免费下载即可得到这套安装程序。

AMD的CrossFireX技术logo

　　从统一渲染时代GPU开始，AMD的CrossFireX技术优势在于其极大的灵活性，它可以使用任何一款RV670或R680显卡进行任意搭配，组合成为3 GPU或4 GPU交火方案。你可以使用两块HD 3850加一块HD 3870或是一块HD 3870 X2加一块HD 3850组成三路交火，也可以使用两块HD 3850加两块HD 3870，或是两块HD 3870 X2组成四路交火。在AMD的演示文稿中，总共有30多种组合方案。

　　CrossFireX通过对画面的分割，实际上完成了对像素线程队列的分割，被分配到每个GPU中的像素线程队列仅有正常单卡处理时的一半左右，原先由2个UTDP处理的任务总量现在被平摊到了4个甚至更多的UTDP单元中共同完成，这极大地缩短了UTDP所要面对的线程队列长度，大幅削减的线程负担让UTDP可以更加从容的完成吞吐，并且有更多的周期来处理合并线程等其他琐事。

CrossFireX对画面的拆分

　　更加合理高效的线程管理在时间和空间上提升了整个VLIW CORE的运算密度，这使得每一颗GPU都拥有了比单独处理任务时更高的性能表现。毫无疑问这种拆分方式是非常符合AMD显卡架构特性的。

    在我们成功装配好了硬件系统之后，就要进行软件设置。随后安装确认可靠的ATI官方驱动，因为并不是每款驱动都能很完善地实现交火功能，要避免发生故障，尽量使用正式版驱动。安装完毕后第二次重启时，程序会提示你发现交火功能，点击进入。

在驱动控制面板中打开Cross Fire 交火设置

    随后进入到ATI驱动控制中心当中，会自动跳转到“CrossFireX”页面，确认勾选“启动CrossFireX”皆可，注意在单卡状态下这个选项菜单是不会出现的。确认好驱动中的设定后，使用GPU-Z做最后的检查，看到如上图红框标示出的字样后，便表示交火组建成功。这一切准备就绪后，我们进入最后的测试对比环节。

　　● N卡基准测试3Dmark Vantage

　　3Dmark Vantage是Futuremark推出的一款经典显卡3D性能测试，该款软件仅支持DirectX 10系统及DirectX 10显卡。测试成绩主要由两个显卡测试和两个CPU测试构成，整个测试软件各家偏重整机性能。

3DMARK Vantage

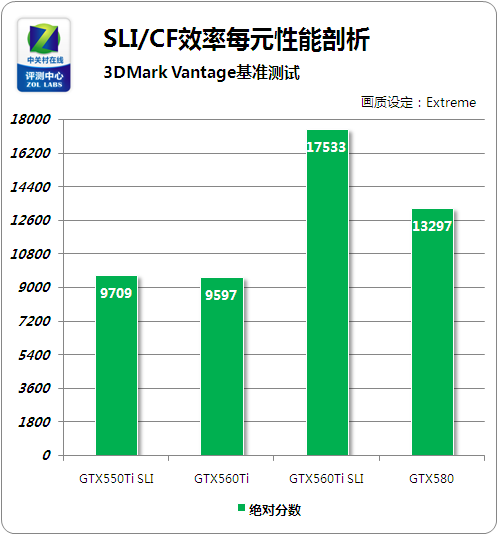

　　3Dmark Vantage虽然距离我们不远，但是其Performance模式的负载已经不是很高，所以我们需要更高的分辨率进行测试。Extreme分辨率下我们得到了较为合理的测试结果，这个结果虽然有点出乎意料但是也说明了千元以下级别市场的吸引力。

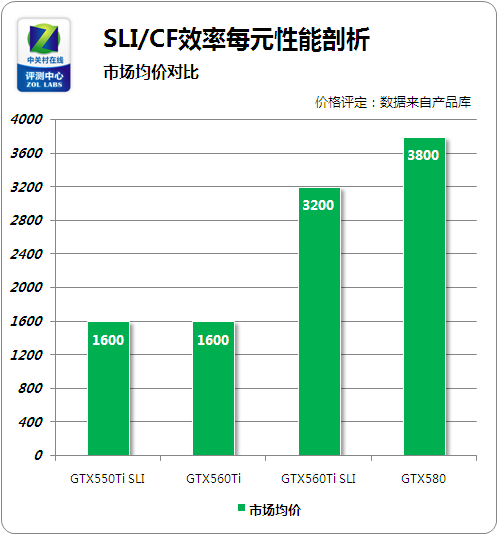

　　在这项测试中GTX580因为价格过高已经失去了吸引力，而GTX560Ti单卡倒是不错的选择，电力消耗和兼容性明显比GTX550Ti SLI模式表现更好。不过我们推荐那些追求极致性价比的用户还是选择最适合自己的GTX550Ti双卡交火。

　　● N卡DX11理论性能测试3DMark 11

　　3DMark 11是Futuremark在2010年12月07日推出的全新3D性能测试软件，该款软件仅支持DirectX 11系统和DirectX 11显卡。显卡测试的主要以产品的DirectX 11效能为主，同时还兼顾PhysX等方面平台性能。

　　通过测试我们得到3DMark 11测试更符合当今的图形学游戏编程规则，同时加大了对纹理填充吞吐的测试比重。考虑到此次SLI增加了GPU的固定功能单元数量，所以NVIDIA在3DMark11中的衰减将会更低一些。

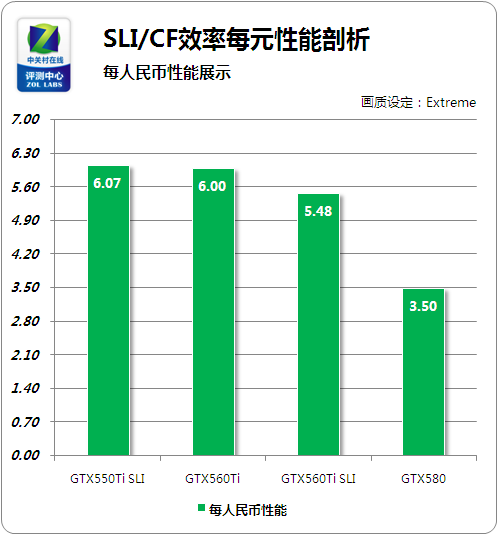

　　性价比测试结果和之前预计的差不多，特别是GTX550Ti在双卡SLI模式下体现出让人满意的每人民币性能。

　　● A卡基准测试3Dmark Vantage

　　3Dmark Vantage是Futuremark推出的一款经典显卡3D性能测试，该款软件仅支持DirectX 10系统及DirectX 10显卡。测试成绩主要由两个显卡测试和两个CPU测试构成，整个测试软件各家偏重整机性能。

3DMARK Vantage

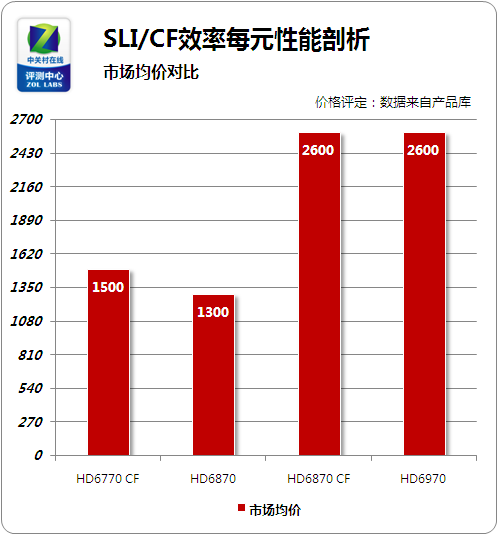

　　本次我们同样选用800-3000元级别的A卡和A卡组合进行这次测试，测试结果给读者传达了较为清晰的结论：基于Barts芯片的HD6870显卡获得明显性能提升，HD6970由于流处理器数量限制没有大幅度改进，所以性能并非顶级，但是便宜的价格为它的表现增色不少。

　　● A卡DX11理论性能测试3DMark 11

　　3DMark 11是Futuremark在2010年12月07日推出的全新3D性能测试软件，该款软件仅支持DirectX 11系统和DirectX 11显卡。显卡测试的主要以产品的DirectX 11效能为主，同时还兼顾PhysX等方面平台性能。

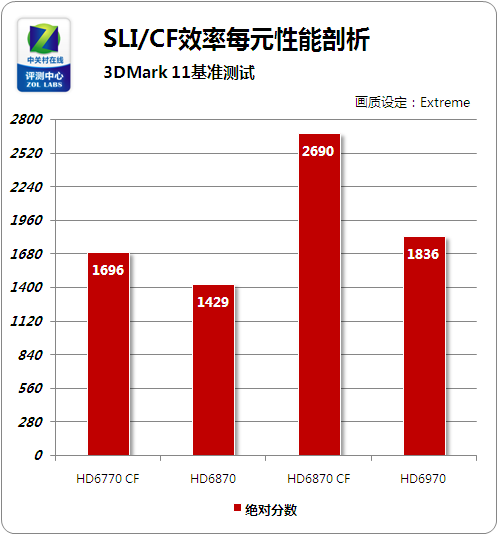

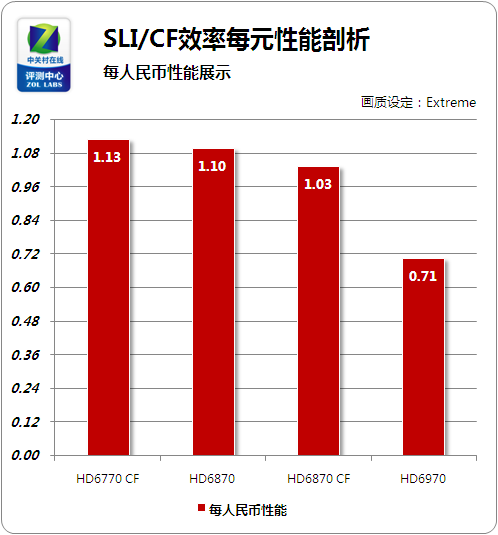

　　在3DMark 11顶级Extreme模式下，显卡性能得到极致发挥，特别是A卡架构固定单元数量充足的优势体现出来。图形压力的上升让CrossFireX效率也得到增强。我们看到HD6870获得足量性能提升，而HD6970已经大幅度被它超越。不过千元以下级别的HD6770交火模式下还是拥有较高性价比。

　　编辑总结：

　　本次SLI/CF效率测试让我们受益良多，特别是性价比也就是每人民币性能分析方面，我们发现千元以下级别显卡性能出乎意料，这类显卡往往采用单6-pin接口供电，在电力消耗和发热方面没有顶级显卡那样可怕，但是性能不俗。

　　构建一套合理的SLI/CF系统不仅考虑的是极限性能，还要考虑电源容量和机箱散热余量，在这几方面综合考量之后，通过多卡加速比可以找到最合适自己的显卡。

　　● 测试系统硬件环境

　　性能测试使用的硬件平台由Intel Core i7-870、技嘉P55-UD4 GIGABYTE GA-P55-UD4主板和2GB*2双通道DDR3-1600内存构成。细节及软件 环境设定见下表：

测 试 平 台 硬 件
	中央处理器
	Intel Core i7-870 Extreme Edition
	（4核 / 超线程 / 133MHz*24 / 8MB共享缓存 ）
	散热器
	Thermalright Ultra-120 eXtreme
	（单个120mm*25mm风扇 / 1600RPM）
	内存模组
	Apacer 猎豹二代双通道套装 PC3-12800
	（SPD:1757 9-9-9-24-1T）
	主板
	技嘉P55-UD4 GIGABYTE GA-P55-UD4
	（Intel P55 + ICH10R Chipset）
	硬盘
	Hitachi 1T
	（1TB / 7200RPM / 16M缓存  / 50GB NTFS系统）
	电源供应器
	AcBel R8 ATX-700CA-AB8FB
	（ATX12V 2.0 / 750W）
	显示器
	DELL UltraSharp 3008WFP
	（30英寸LCD / 2560*1600分辨率）



　　我们的硬件评测使用的内存模组由宇瞻（Apacer）中国区总代理佳明国际提供，电源供应器、CPU散热器由华硕（ASUS）玩家国度官方店、利民（Thermalright）的北京总代理，COOLIFE玩家国度俱乐部提供。

　　为保证系统平台具有最佳的稳定性，此次硬件评测中所使用的操作系统均为Microsoft Windows 7 正版授权产品。使用Windows 7正版软件能够获得最好的兼容性以及系统升级更新服务。

　　用户在体验或购买安装Windows 7的操作系统时请认准所装系统是否已经获得正版授权许可！未经授权的非正版软件将无法获得包括更新等功能在内的Windows 7服务。

操 作 系 统 及 驱 动
	操作系统
	Microsoft Windows 7 Ultimate RTM
	（中文版 / 版本号7600）
	主板芯片组驱动
	Intel Chipset Device Software for Win7
	（WHQL / 版本号 9.1.1.1125）
	显卡驱动
	NVIDIA Forceware
	（WHQL / 版本号 285.54）
	显卡驱动
	AMD Catalyst for Win7
	（版本号 11.11 WHQL）
	桌面环境
	2560*1600_32bit 60Hz



　　各类合成测试软件和直接测速软件都用得分来衡量性能，数值越高越好，以时间计算的几款测试软件则是用时越少越好。
