★ 四代GeForce GTX单芯旗舰规格对比
虽然从GeForce GTX 480到GeForce GTX TITAN，我们经历了四代单芯旗舰，但在核心架构上，也仅仅是从Fermi到Kepler的改变。但仅仅是这两代架构，在旗舰产品的规格上，却带来了实质性的变化，究竟有多大的变化，下面就让我们来简单看一下：
四代GeForce GTX单芯旗舰显卡规格对比表 显卡型号 GeForce
GTX TITANGeForce
GTX 680GeForce
GTX 580GeForce
GTX 480市场定价 7999 元 3999 元 3999 元 3888 元 GPU代号 GK110 GK104 GF110 GF100 GPU工艺 28 nm 28 nm 40 nm 40 nm GPU晶体管 71 亿 35.5 亿 30 亿 30 亿 着色器数量 2688 1536 512 480 着色器组织 1D×2688 1D×1536 1D×512 1D×480 ROPs数量 48 32 48 48 纹理单元数量 224 128 64 60 核心频率 837 MHz 1006 MHz 772 MHz 700 MHz 着色器频率 837 MHz 1006 MHz 1544 MHz 1401 MHz 理论计算能力 4.5 TFLOPs 3.09 TFLOPs 2.37 TFLOPs 2.02 TFLOPs 等效内存频率 6008 MHz 6008 MHz 4008 MHz 3696 MHz 内存位宽 384 bit 256 bit 384 bit 384 bit 内存带宽 288.4 GB/s 192.3 GB/s 192.4 GB/s 177.4 GB/s 内存类型 GDDR5 GDDR5 GDDR5 GDDR5 内存容量 6144 MB 2048 MB 1536 MB 1536 MB DX版本支持 11.1 11.1 11 11 HD视频技术 PureVideo HD
NVENC PureVideo HD
NVENC PureVideo HD PureVideo HD 通用计算接口 CUDA CUDA CUDA CUDA
GeForce GTX 480所采用的GF100-375-A3图形核心是由台积电（TSMC）40nm制程工艺制造，共有30亿晶体管，是当时最庞大的图形处理核心。GF100图形核心拥有480个流处理器、48个ROPs单元和60个纹理单元，同时标配384Bit显存控制器。
GF100-375-A3图形核心
GeForce GTX 580所采用的GF110-375-A1图形核心同样是由台积电（TSMC）40nm制程工艺制造，共有30亿晶体管，拥有512个流处理器、48个ROPs单元和64个纹理单元，标配384Bit显存控制器，从表面上看与GTX 480相比仅在流处理器上有着显著的提高。
GF110-375-A1图形核心
与GeForce GTX 480/580的Fermi架构不同，GeForce GTX 680采用全新Kepler架构GK104图形核心，拥有超过35亿的晶体管规模，核心面积294平方毫米。与Fermi架构相比，其运算资源总量提升到1536个ALU，Texture Filter Unit由64个增加到128个，构成后端的ROPs则下降为32个。同时，GTX 680采用全新的MC结构，4个64Bit双通道显存控制器组合成为全新的256Bit显存控制单元，显存容量达到2048MB。
GK104-400-A2图形核心
而GeForce GTX TITAN与我们之前见过的Kepler架构存在巨大的规模差异。他拥有71亿的晶体管规模，核心面积达到573.4平方毫米。与GeForce GTX 680相比，其运算资源总量从1536个ALU上升到2688个ALU，Texture Filter Unit由128个上升到224个，构成后端的ROPs则从32个提升到48个。GTX TITAN拥有Kepler架构中最庞大的MC结构，6个64Bit双通道显存控制器组合形成384Bit显存控制单元，显存容量高达6144MB。

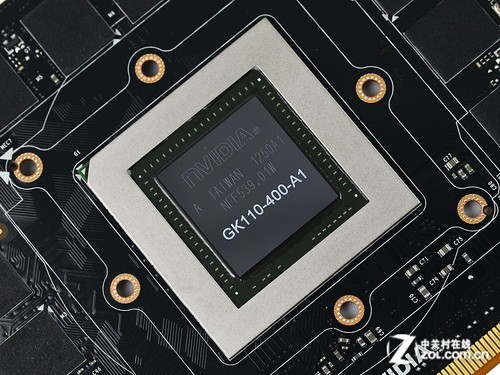

GK110-400-A1图形核心
不过，即使再多的架构改变，再多的技术变迁，显卡的实际作用还是与性能息息相关。旗舰显卡的性能更是受到玩家们的普遍关注。那么在GeForce GTX TITAN发布之际，GeForce GTX 480、GTX 580、GTX 680三代“老单芯旗舰”与GTX TITAN之前的性能差距究竟如何呢，下面就开始我们今天的测试。
