● 圣骑士R9-280-DC2T拆解

    华硕圣骑士R9-280-DC2T采用基于28nm制程工艺，GCN架构设计的Tahiti图形核心。该显卡拥有1792个流处理器、32个ROPs单元和112个TMUs单元，默认运行频率980/5200MHz，完美支持DirectX 11游戏特效、Mantle以及CrossFireX多卡互联等技术。

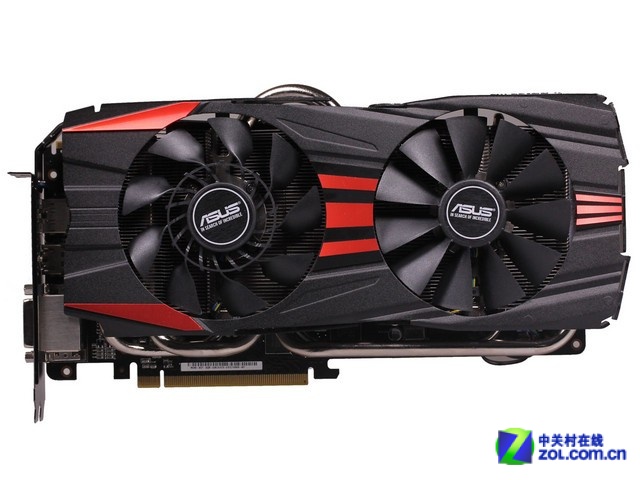

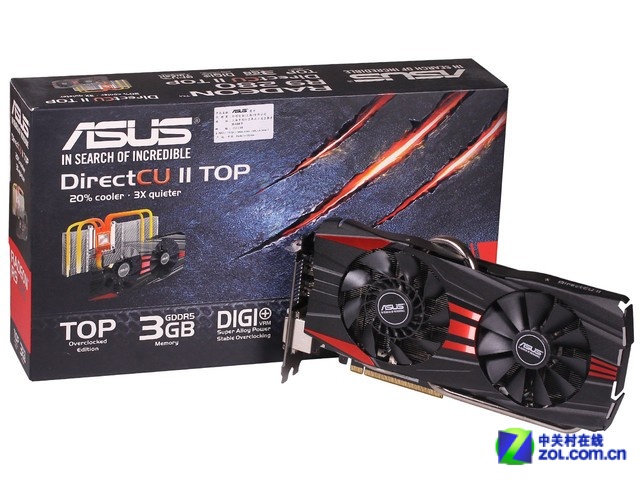

华硕圣骑士R9-280-DC2T

华硕圣骑士R9-280-DC2T PCB正面

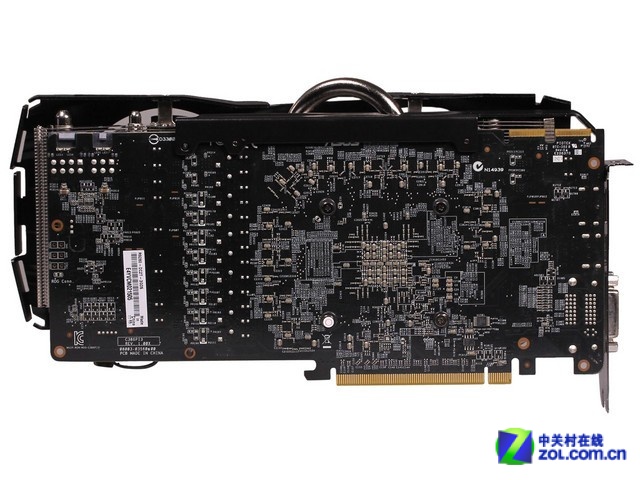

华硕圣骑士R9-280-DC2T PCB背面

    华硕圣骑士R9-280-DC2T采用改进公版PCB设计，供电部分采用核心与显存独立的8+2相超合金数字供电方案，元器件采用全固态电容与全贴片电感。

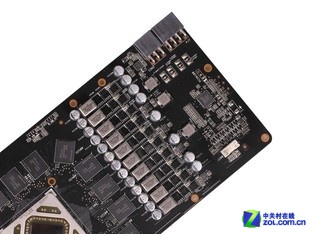

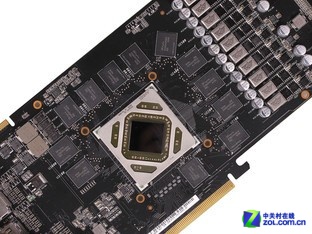

  图形核心                            供电方案

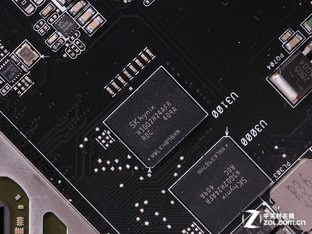

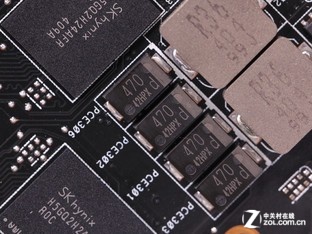

  显存颗粒                             原件细节

    华硕圣骑士R9-280-DC2T搭载SK海力士GDDR5高速显存颗粒，显存容量3072MB，显存位宽384Bit。

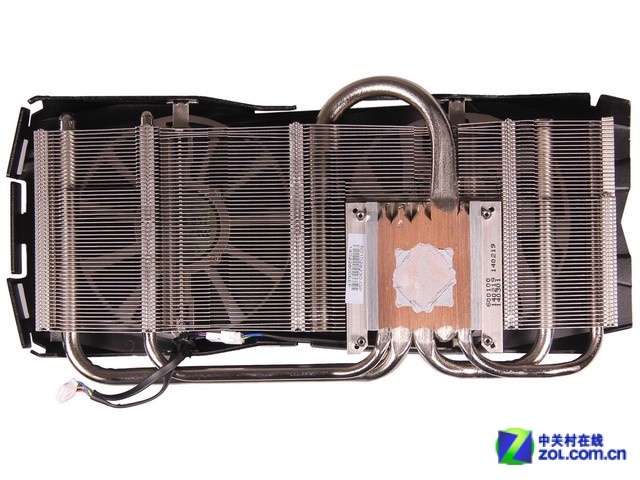

DirectCU II直触式散热系统

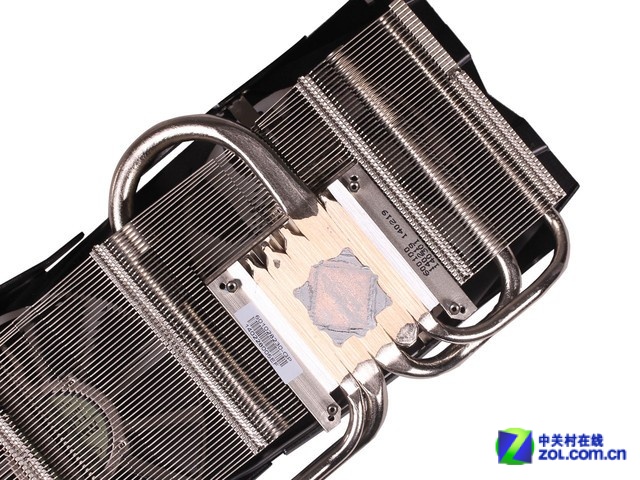

DirectCU II散热底座

    华硕圣骑士R9-280-DC2T搭载华硕独家研发的DirectCU II直触散热系统。散热底座的直触式热管能将核心温度快速传导至鳍片，再由风扇极速排出，DirectCU散热系统避免了多余的热阻干扰，在保证散热的同时还提供了出色的噪音控制。

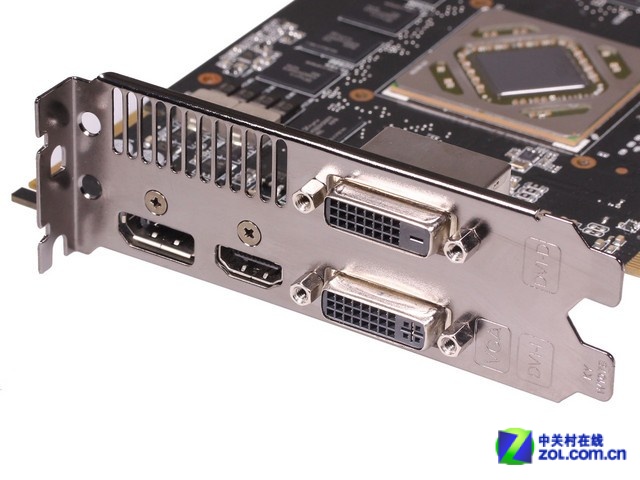

视频输出接口

    华硕圣骑士R9-280-DC2T采用双DVI+HDMI+DP输出组合，支持市面上绝大多数显示器的接口需要。同时该显卡还支持单卡多联屏技术，满足了不同用户对显卡的不同使用需要。
