X1950 PRO DUAL基于交火技术构建

X1950 PRO DUAL基于交火技术构建

　　● X1950 PRO DUAL核心构成

　　虽然只是作为一家AIB，但蓝宝研发的X1950 PRO DUAL在能力上毫不示弱于NVIDIA直接研发的Geforce 7950 GX2，它甚至还能够进一步进行Crossfire！就是说如果有两张X1950 PRO DUAL，在支持Crossfire的主板上，我们能够实现Crossfire Double配置，或者是称作Quadfire？：）当然，这款显卡也是一个吃电大户，它需要双路6pin外接电力输入才能正常工作。


RV570芯片及内存配置

　　Radeon  X1950 PRO芯片研发代号RV570，ATI当前主力GPU之一，这种源自R580架构的简化型产品使用了80nm工艺制造，在功率、发热等指标上有着上佳的表现；更重要的是，RV570还是ATI第一款内置Crossfire合成引擎的GPU，这也是X1950 PRO DUAL实现的技术基础。 RV570内部的像素管线为12*3模式，ROP为12个，但顶点着色器数量仍为8个，和R580保持一致。RV570提供256bit的内存接口，可配置256MB / 512MB的GDDR3内存，像其他R500系列产品一样，RV570最大的3D娱乐卖点是支持HDR+FSAA的同时开启，画面质量优异。

　　由一体式散热片提供散热的16片GDDR3内存全部贴装于显卡PCB正面，内存芯片来自SAMSUNG，型号为K4J52324QE-BC14，16M*32bit组织形式，组成512MB*2容量和256bit*2位宽。

　　● X1950 PRO DUAL硬件实现


PCB I/O输出电路和芯片/内存供电电路细节

　　580MHz RV570单核心的峰值功耗约70W左右，整卡峰值功率能达到180W。而能供给供电电路的PCB尺寸非常有限，只能要求电源等其它元件尽可能的小。小型电源元件如何满足两颗显示芯片以及桥接芯片、16颗GDDR3的巨大功率要求？单是RV570芯片峰值电流就超过50A，而输出超过50A的传统电源元件包括MOSFET体积却又都相当庞大。


4颗VT1165S和VT233  CSP封装电源芯片
　

　　最终，蓝宝使用了ATI Radeon X1950 Pro显卡官方样板供电方案的强化版本来解决问题，VOLTERRA公司三种电源芯片搭配PULSE公司的两组电感承担起了重任。为两颗心显示芯片供电的是1颗VOLTERRA VT1165M和4颗VT1165S构成的MULTIPHASE外加两组PULSE公司的并联电感。

　　VT1165S采用CSP封装，内置可通过25A电流的MOSFET。4颗VT1165S并联共可以输出100A电流，蓝宝还使用多颗大容量陶瓷电容给电源滤波。存芯片的供电部分由两颗CSP封装的VT233支持，内置可通过18A电流的MOSFET，应付8颗内存所需的大电流绰绰有余。

　　● X1950 PRO DUAL的交火配置

　　Radeon X1950 Pro虽然内置了交火引擎，可以直接连线的方式构成双卡交火模式，但这是在双独立显卡分别工作在主板的PCI Express连接上的情形。现在蓝宝X1950 PRO DUAL需要在一个PCI Express x16速度连接上实现配置好的双卡交火，就需要第三方芯片，一枚PCI Express Switch来协助实现了。

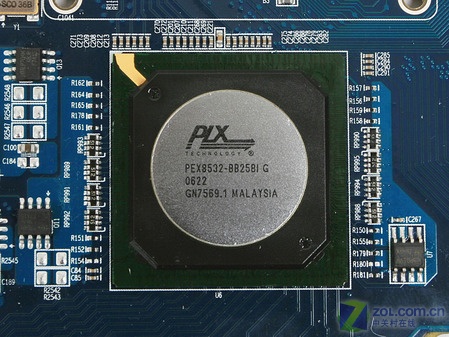

PLX PEX8532 PCI Express Switch

　　PLX PEX8532是一枚规格强悍的PCI Express Switch，它最多支持32 lanes的PCI Express总宽，可支持拆分最多成8个连接，但个连接最高支持16 lanes宽度。它使用680pin BGA封装，功耗接近8.5W，需要外加散热装置。

　　在X1950 PRO DUAL上，PEX8532拆分显卡接口的PCI Express x16为PCI Express x8 *2，每个RV570芯片连接到PEX8532上，相当于把主板提供的PCI  Express x16以外接Switch的方式拆成双PCI Express x8，X1950 PRO DUAL也就能够实现双芯加速的高性能了。

　　● 全速运行需要交火主板支持

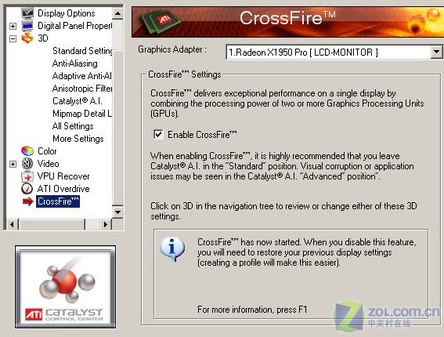

　　从本质上说，蓝宝X1950 PRO DUAL就是Radeon X1950 Pro 512MB的双卡交火，它在ATI Catalyst标准驱动下就被识别成两块Radeon X1950 Pro，开启Crossfire开关即可正确发挥威力，全速运转。但这里存在的问题是，因为技术授权限制，想要在Catalyst驱动内出现Crossfire开关，则显卡必须要安装在官方支持Crossfire技术的芯片组主板上，这包括ATI的RD480、RD580、RD600和Intel的P965 Express及975X Express。而如果是其他芯片组的主板，蓝宝X1950 PRO DUAL则只能相当于一块运行在PCI Express x8上的Radeon X1950 Pro 512MB而已，并行加速不会生效。

在ASUS P5B-Deluxe（P965）上使用X1950 PRO DUAL

　　其中在P965 Express使用X1950 PRO DUAL还将得到使用普通Radeon X1950 Pro双卡交火无法得到的高速，因为此时交火是建立在双PCI Express x8上面，而不是普通Radeon X1950 Pro双卡交火在P965上的x16 + x4，前者性能要高得多。

　　更多关于Sapphire X1950 PRO DUAL的信息可以参看ZOL之前发布的产品分析文章《目前最强ATI显卡！蓝宝双芯X1950P揭秘》，这里不在赘述，接下来我们进入产品测试
