第八元素继续升级 影驰86GT-HDMI测试

产品：8600GT 加强 影驰 显卡

前言：高清离我们究竟有多远

● 前言：高清离我们究竟有多远

        NVIDIA的G8X系列产品的发布，为我们带来了前所未有的3D视觉冲击，伴随着Windows Vista系统的DirectX 10，其3D画面再一次向电影级画质更进一步。不过G8X为我们带来的仅仅是3D性能吗？

        答案当然是否定的。例如Geforce 8800系列的NVIO芯片就是为了提高2D画质而加入的解决方案；Geforce 8600/Geforce 8500虽然没有NVIO芯片，但是在高清视频播放方面很有见底。因为针对H.264格式的高清视频G84/G86核心进行了优化设计，引入了BSP技术，配合PureVideo HD加强版可以实现播放H.264格式高清视频CPU“零负载”。

        目前就民用高清视频播放DVI和HDMI接口是目前的主流，而其中HDMI凭借连接方便，只需一根线就能同时输出音频、视频成为最近目前高清播放接口的新宠。再搭配G84/G86的HDMI版，将会是播放高清、组建HTPC的“黄金搭档”。

产品介绍（一）：HDMI版Gefoece 8600GT究竟啥样

● 产品介绍（一）：HDMI版Gefoece 8600GT究竟啥样

        影驰Geforce 8600GT-HDMI采用全新的非公版设计，相较影驰之前的Geforce 8600GTS和Geforce 8600GT都不同。在保持影驰一贯的严谨设计、做工基础上，影驰在此款产品中有加入了HDMI这个新元素。

        目前所有G8X产品中无论公版还是非公版，显存位的设计都是采用“L”型设计，但是从影驰Geforce 8600GT-HDMI的裸片可以看出，此款产品的显存位设计是采用了与上一代旗舰产品——Geforce 7900一样的排列方式。不过二者都是采用了6层PCB，但是总板型大小和PCB走线来看，HDMI版Geforce 8600GT的板型更大、走线更复杂。

Geforce 8600GT-HDMI


Geforce 8600GT                            Geforce 8600GTE

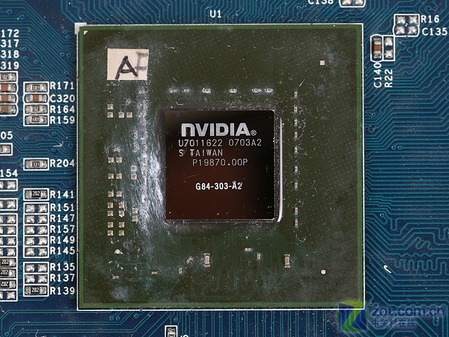

        影驰Geforce 8600GT-HDMI采用了80nm制程的G84-303-A2核心，默认频率650MHz。与公版G84-300和G84-400比较，G84-303的频率更加接近G84-400（此款核心应用于Geforce 8600GTS）的675MHz。在早期的评测中，影驰Geforce 8600GTE的超频性能为我们留下了深刻的印象，它使用的是G84-305核心，那么G84-303在原有G84核心支持DirectX 10、SM4.0等技术的基础上又有什么新特性呢？

        从产品编号上可以看出G84-303和G84-300、G84-305之间有一定渊源，三者之间又有什么区别呢？

        在早期NVIDIA官方PDF中仅提及了除G84-303和G84-403之外的6款产品，其中相对注重低端市场的G86核心分的最详细，毕竟这款产品的主打功能不是3D而是2D高清。分析G86-303的编号“303”可以得出，G84-303同样支持HDCP和HDMI，这也是官方宣称中低端产品中同时支持HDCP和HDMI的最高核心。不过已经有很多具有研发实力的厂商发布了支持HDCP和HDMI的Geforce 8600GTS，所以上表的参数、技术规格划定并非绝对仅供参考。

产品介绍（二）：HDMI版Gefoece 8600GT究竟啥样

● 产品介绍（二）：HDMI版Gefoece 8600GT究竟啥样

        显存颗粒使用了4颗超频能力口碑不错的三星GDDR3 1.2ns，其规格为16M/32bit，共组成256MB/128bit的显存规格。显存默认频率1400MHz，相对于三星GDDR3 1.2ns颗粒来说还有很大潜力可挖。


Geforce 8600GT-HDMI                        Geforce 8600GT

        NVIDIA在Geforce 8系列产品中，从高端到低端公版产品的PCB都被设计上了SLI MIO桥接口，大有“全民皆SLI”的气势。

        在SLI MIO桥左侧有一个JP11 2pin跳线，与以往的影驰风格不同的是，它的作用并不是影驰Geforce 8600GT中的核心加压、双BIOS跳线、蜂鸣器开关，而是SPDIF IN跳线。它是负责把从声卡中的高清音频信号传送到显卡中，以达到HDMI线整合输出音频、视频信号。


Geforce 8600GT-HDMI

Geforce 8600GT

        影驰Geforce 8600GT采用了G8X公版的供电设计理念，把供电模块全部设计在显卡的一边。而影驰8600GT-HDMI另辟蹊径采用了多项分离式设计，并且用料相当扎实三洋SVP贴片电容和全封闭式抗干扰电感应有尽有。

        散热器采用了高效、静音兼备的超频三银蝠散热器。在它的协作下，核心待机温度仅为41度，满载温度也仅为51度，并且风噪很小。散热方面符合高清显卡基本的静音要求，适合组件HTPC。

        接口方面DVI和S-Video必不可缺，HDMI接口是这款产品的绝对主角。

测试平台介绍：大众化平台考验G84

● 测试平台介绍：大众化平台考验G84

        在硬件平台搭配和软件平台的选择上，笔者有如下考虑：

        1、硬件平台搭配要符合大众化。由于近期内存走势大跌，单条1G DDR2 800已经跌入300元，所以就目前来看，双通道1GB*2成为主流；本次测试的项目为高清视频播放，由于主板对其影响非常小，所以使用了评测室标准平台，选用了ASUS P5W64 WS PRO；在CPU选用上笔者选用很慎重，虽然NVIDIA宣称Geforce 8600在PureVIideo HD的协作下会达到CPU“零负载”的效果，但是为了让测试更加具有说服力，笔者强行将Intel Core 2 E6700降频至1.6GHz（评测中心所使用的Intel Core 2 E6700为ES产品，所以可以调节CPU倍频，最终把默认的266MHz*10降频至266MHz*6），此时的性能要比主流的Intel Core 2 6320性能还要低。

        2、软件平台选择要有针对性。Windows Vista是目前取代Windows XP的最佳人选，并且使用的高清视频播放软件为PowerDVD，虽然此款软件已经能够使用PureVideo HD功能，但是要求必须是在Windows Vista操作系统下才能实现（XP版本需要在6月末推出），所以使用Windwos Vista成为必须；硬件驱动上，所有选有通过微软认证的最新版本驱动，目的是最大程度的避免软件BUG。

测试分析及总结：性能说明一切

● 测试分析及总结：性能说明一切

        HDMI能够实现音频、视频信号同时同线缆传输，视频部分自然通过显卡解码输出，那么音频信号呢？其实音频信号是通过连接显卡的S/PDIF IN跳线和主板或者声卡的同轴S/PDIF跳线，把音频信号整合到HDMI线缆中输出。不过需要注意的是连接线接头有一定的安装顺序，请详细参照主板说明书安装，否则会产生短路、烧毁硬件。

        下面就是本次高清测试截图：

        首先我们要介绍一下截图中全方位监测，左上角显示显卡的核心/显存频率和显卡核心温度；右上角显示片源时长、码率和片源格式；右下角为CPU-Z，检测CPU频率；底部为任务管理器，监控CPU实时利用率。

        首先为大家演示的是一段H.264的高清视频，此段视频片上约3分钟，平均码率频率为20Mbps（此段视频码率非常平稳，最低码率和最高码率分别为18.5Mbps和24.3Mbps），连续播放两边后查看任务管理器，整个CPU使用率非常低，最高不过10%凸显G84在H.264高清视频上的造诣。

        为了体现G84在H.264上的优化效果，笔者又选取了2段非H.264格式的高清视频。读者可以查看右上角的码率和下面任务管理器的CPU占用情况，即便在码率仅为5Mbps左右时，CPU占用率也会达到30%左右。通过这项测试进一步说明G84核心在H.264格式高清视频上的强悍能力。

        不过虽然在这两段视频中G84表现相对没有在H.264测试中表现突出，但是对于30%左右的CPU使用率来说用户还是可以接受的，毕竟当我们欣赏高清视频震撼力的同时不会使用整机去做其他高CPU利用率软件。

● 总结

        至此，影驰Geforce 8600GT-HDMI的高清测试至此结束，也许很多读者还没有过足高清瘾，但是毕竟截图只能带来静态的画面，只有真正亲身体验HDMI带来的高清、便捷才是王道。由于核心使用了G84-303，所以产品在3D性能上与同频率的影驰Geforce 8600GT并无二致，所以3D测试部分没有加入本次产品评测中。
