前言：热销中端DX10显卡点兵
●前言：热销中端DX10显卡点兵
最近市场中最火的中端显卡是什么？多数用户一定会说是Radeon HD 2600 Pro和Geforce 8600 GT，二者之所以有如此多的拥护者，是因为它们支持DirectX 10、拥有先进的通用标量着色器、支持高清解码优化，而最重要的是在上述优点基础上，二者市售价格能够让绝大多数用户满意并接受。
AMD-ATI和NVIDIA作为GPU芯片设计商的两大巨头，在这一代DirectX 10产品上两家一改往日性能至上的思路，而是改为以性价比为主导的产品定位。目前的主流中端产品在这种观念的指引下，绝大部分都会采用低价上市手段，例如目前的Radeon HD 2600系列和Geforce 8600系列就是这样的大众型普及产品。而且在不久的未来，即将与世人见面的RV670和G92同样是以低价位上市，不会再像以前新品发布那样价格虚高。
迪兰恒进作为AIB一直充当A卡的绝对领军人物，在新品发布时间、新产品研发上都能冲锋在前。此次迪兰恒进在AMD-TI的首代DirectX 10产品——Radeon HD 2000系列中，其不仅保持了一贯的原厂公版做工，还在此基础上推出许多衍生产品。
迪兰恒进镭姬杀手HD 2600 Pro极限版就是其新近推出的一款主打产品，相较其它品牌同芯片产品它的优势在哪呢？首先让我们看一下它的参数规格：
| 产品参数规格表 | |||
| 显卡型号 | Radeon HD 2600 XT | Radeon HD 2600 Pro | 镭姬杀手HD 2600 Pro极限版 |
| 核心编号 | RV630 | RV630 | RV630 |
| 制造工艺 | 65nm | 65nm | 65nm |
| 核心晶体管数 | 3.90亿 | 3.90亿 | 3.90亿 |
| DirectX版本支持 | DirectX 10 | DirectX 10 | DirectX 10 |
| 流处理器数量 | 120 | 120 | 120 |
| 着色器组织形式 | 24*(1D*5) | 24*(1D*5) | 24*(1D*5) |
| 光栅处理器数量 | 8 | 8 | 8 |
| 核心频率 | 800MHz | 600MHz | 700MHz |
| Shader频率 | 800MHz | 600MHz | 700MHz |
| 内存频率 | 2200MHz | 1400MHz | 1600MHz |
| 内存位宽 | 128bit | 128bit | 128bit |
| 内存容量 | 256MB | 256MB | 256MB |
| 内存类型 | GDDR4 0.9ns | GDDR3 1.4ns | GDDR3 1.1s |
| HDCP技术 | 支持 | 支持 | 支持 |
| 价格 | 1199元 | 699元 | 799元 |
根据目前市场中的产品定位，上边分别描述了目前在Radeon HD 2600系列中非常有代表性的产品。Radeon HD 2600 XT GD4代表了目前A卡中端市场上的领头羊；而Radeon HD 2600 Pro是普及型产品，尤其是它的价格普遍为699元，适合大部分用户的购买能力。
产品背景：镭姬杀手HD 2600 Pro极限版来自何方
●产品背景：镭姬杀手HD 2600 Pro极限版来自何方
目前市场中Radeon HD 2600系列的热卖有目共睹，而且很多品牌为了加大产品的性能和亮点，都推出了高频版Radeon HD 2600 XT GD3版，其在性能方面毫不亚于Radeon HD 2600 XT GD4版。可是迪兰恒进一直在沉默，难道迪兰恒进没有能力研发出这样的产品？

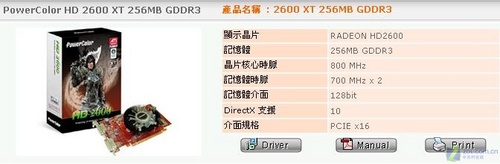

其他地区官方网站Radeon HD 2600 XT GD3相关信息
笔者通过查询迪兰恒进在中国的官方主页发现，目前产品列表中确实没有Radeon HD 2600 XT GD3这款产品。但是笔者在浏览迪兰恒进其它国家地区的官方页面时，却发现了Radeon HD 2600 XT GD3的相关信息。

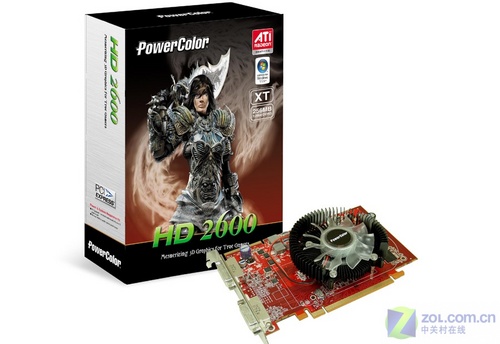

其他地区官方网站Radeon HD 2600 XT GD3产品图片
难道是迪兰恒进不重视中国大陆市场？作为全球最大也是最具潜力的消费地区，迪兰恒进是如何考虑的呢？
原来，迪兰恒进并非不重视或者放弃中国大陆这块市场，而且变向的推出了更具性价比的产品用以替代Radeon HD 2600 XT GD3。它是一款什么样的产品呢？让我们往下看。
各位读者是否觉得这款镭姬杀手HD 2600 Pro极限版似曾相识呢？它是不是和迪兰恒进Radeon HD 2600 XT GD3十分相似。其实仔细观察，除了散热器和用料的差别外，二者是没有任何区别的，也就是说这款镭姬杀手HD 2600 Pro极限版使用了Radeon HD 2600 XT GD3的6层PCB。而且这款PCB来自AMD-ATI的手笔，属于公版产品，自然布线、设计方面毋庸置疑。
迪兰恒进镭姬杀手HD 2600 Pro极限版使用了台积电（TSMC）采用65nm工艺制造的RV630核心，这款产品具备低功耗、耐高温、容易运行在高频工作环境中的优势。RV630核心内部包含3.90亿晶体管，其核心Die Size为13.15mm x 11.30mm，相较晶体管数仅为2.89亿采用80nm工艺的G84来说，拥有更小的核心面积。
核心默认频率为700MHz，这在目前数目众多的Radeon HD 2600 Pro中鹤立鸡群。而且目前凭借65nm及优秀的PCB做工，这款来自迪兰恒进的Radeon HD 2600 Pro还有很大潜力可挖，达到Radeon HD 2600 XT的800MHz不是问题。
在核心硬件规格上除
也许有些网友会有疑问，同为RV630核心的Radeon HD 2600 XT和Radeon HD 2600 Pro有何区别呢？难道仅是凭借BIOS里设定的硬件信息来区分？

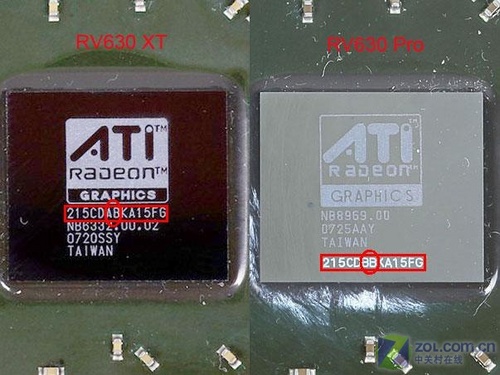

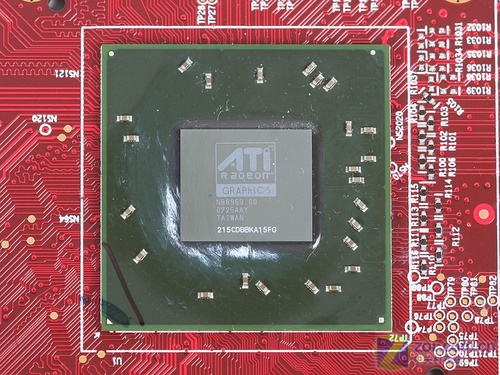

通过上面的核心对比大图可以发现，为Radeon HD 2600 XT服务的RV630编号是“215CDABKA15FG”，而为Radeon HD 2600 Pro服务的RV 630编号是“215CDBBKA15FG”。也就是说第六位为A的RV630是Radeon HD 2600 XT，第六位为B是Radeon HD 2600 Pro。但是这种事不是绝对，不能排除以后会有互相混用的现象。不过目前由于AMD-ATI严格限定，还不会出现混用的局面。
显存方面，镭姬杀手HD 2600 Pro极限版使用了4颗hynix GDDR3 1.1ns颗粒，构成128bit/256MB的组合，默认频率为1600MHz。GDDR3 1.1ns颗粒的理论极限频率约为1800MHz，不过在公版PCB的协助下一定还会有更佳的表现。
PCB设计了8个显存颗粒焊位，此款镭姬杀手HD 2600 Pro极限版仅使用了正面4个位置。不过随着产品线的延伸128bit/215MB版本的Radeon HD 2600系列定会在国内出现（在其他地区官网上已经有此类产品介绍）。
产品介绍(1)：镭姬杀手HD 2600 Pro极限版
●产品介绍(1)：镭姬杀手HD 2600 Pro极限版
既然这款镭姬杀手HD 2600 Pro极限版使用了Radeon HD 2600 XT GD3的公版PCB，那么它的其它硬件配置又会有如何惊喜和特色呢？

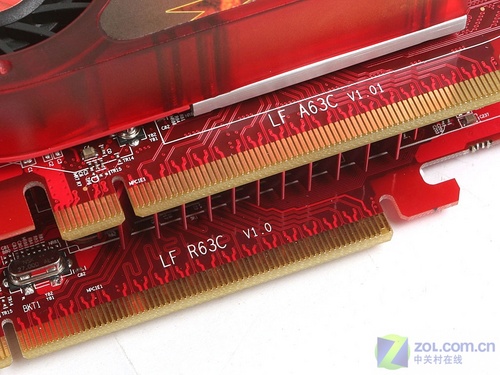

这是早期迪兰恒进Radeon HD 2600 Pro（下）和最新版镭姬杀手HD 2600 Pro极限版（上）的对比图，通过PCB版本可以看出镭姬杀手HD 2600 Pro极限版使用了更新的V1.01 PCB，而早期迪兰恒进HD 2600 Pro则是V1.0版本PCB。
由于是为Radeon HD 2600 XT设计的PCB，所以在供电模块上采用了2+1相设计。为了保障显卡在默认高达700MHz/1600MHz的频率下正常运转，用料也非常考究，优质松下电解电容和全封闭式电感应用其中。

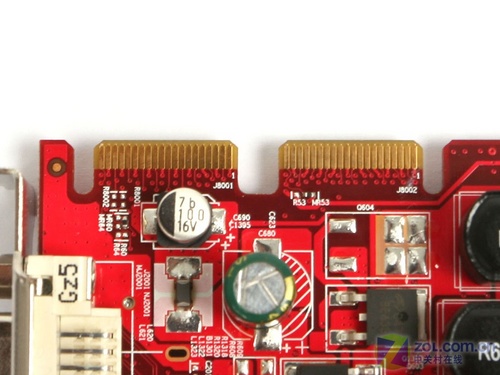

多核协同工作的理念延伸至GPU领域已经有多年历史，不过这一切还是从Geforce 6系列的SLI才得以发扬光大。AMD-ATI针对SLI设计的CrossFire同样强大，而且在设计上也考虑的非常周全，为了满足双卡数据交换的畅通无阻，最新版CrossFire设计了两个桥接接口。并且组建CrossFire也是一种廉价升级、提高3D性能的捷径。

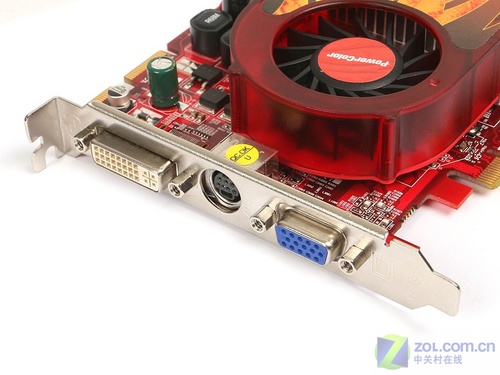

视频输出信号采用DVI+D-Sub+S-Video的设计，适合绝大部分用户使用。如果再配合DVI转HDMI转换器，Radeon HD 2600系列可以实现影音HDMI混合信号输出。
产品介绍(2)：显存颗粒辅助用料更重要
●产品介绍(2)：镭姬杀手HD 2600 Pro极限版
虽然采用了公版PCB的设计，但是在这款镭姬杀手HD 2600 Pro极限版中还是保留很多个性化的设计。
优质散热器对于一款高频产品来说是非常重要，虽然核心使用的是65nm工艺，但是700MHz甚至超频到更高时，Radeon HD 2600 Pro的发热量还是非常惊人的。为此，迪兰恒进为其设计了奥运火炬式散热器，造型和Radeon HD 2900 XT所用风扇相似。
●显存颗粒辅助用料
也许大部分用户就一款显卡来说，比较注重核心、显存频率和供电用料。但是有一些细节容易让人忽略，例如显存的辅助性电气件——电阻和电容的做工、用料。

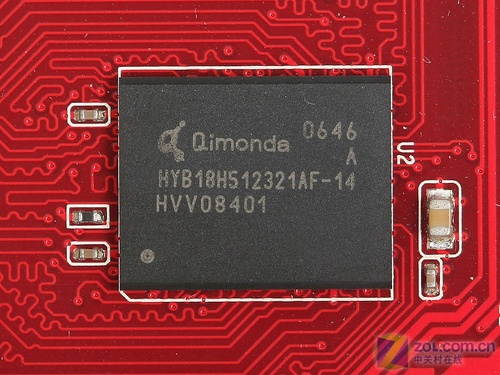

低档做工 显存颗粒辅助用料情况
中档做工 显存颗粒辅助用料情况

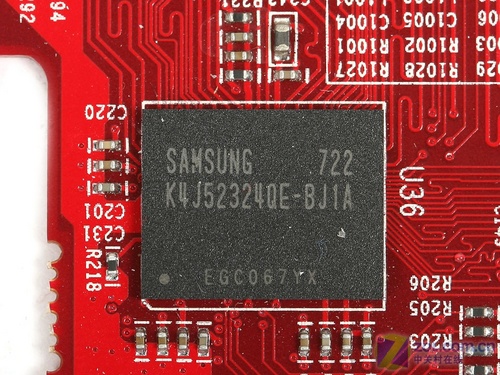

迪兰恒进 显存颗粒辅助用料情况
那么显存颗粒辅助电气件的作用是什么，它对显存工作有多大影响呢？

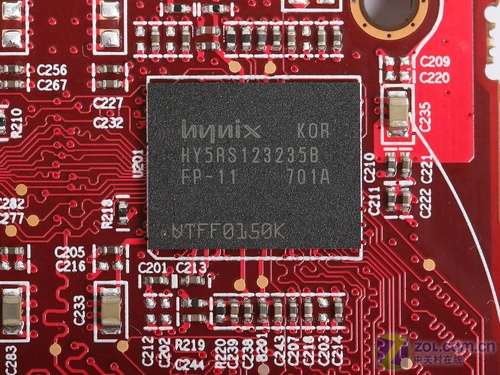

我们以迪兰恒进HD 2600 Pro极限版为例，可以看到显存周围密布了一圈电气件，通过PCB印刷说明可以了解到对位为“C”开头的标识处是电容，对位为“R”开头的标识处是电阻。
在这款产品的显存颗粒辅助电气件中，采用了陶瓷贴片电容（棕色，例如右下角C214）和贴片钽电容（棕色，例如左下角C233）。陶瓷贴片电容其特点是容量小（PF级并且耐高温和高电压，主要用于高频滤波。贴片钽电容（棕色，例如左下角C233），它的特点是寿命长、耐高温、准确度高、高频滤波性能极好。不过由于容量较小、耐电流电压能力较弱，而且价格相对铝电容没有价格优势，所以它常被应用于小容量低频滤波电路中。
电阻的作用不言而喻，其主要用于交流电路及脉冲电路中，在直流电路中电容器一般起隔断直流的作用。内存（包含显存）在处理、传输数据时会产生大小不一的工作电流，为了能够协助内存运行在一个稳定工作电压环境下，在内存颗粒走线中设置安装一些电阻，从而达到提升内存稳定性、增强内存使用寿命的目的。
通过上面对电容、电阻的简单介绍，想必各位读者已经对这些看似很小但是作用很大的电气件有了了解。它们的做工、用料好坏能够直接影响显存颗粒性能的发挥，这也是为什么有些显卡配备的内存颗粒档次很高，但是超频性能一般的主要原因之一。
现在各位读者再次观察上面3幅图片，是否觉得以后挑选显卡时在这方面也应该多加注意呢？
测试平台及测试软件简介
●测试平台及测试软件简介
○ 硬件平台
硬件平台选用了主流的Intel C2D E6700、nForce 680I LT chipset和A-DATA DDR2 1066 1G*2,为了保证每篇测试成绩的可对比性，笔者将Intel C2D E6700超频至2.93G（293MHz*10）、内存降频至DDR2 800。其他详细配置如下：
|
系 统 硬 件 环 境 | |
|
中央处理器 |
Intel Core 2 Duo E6700@2.93GHz |
|
|
A-DATA DDR2 1066 1GB*2 |
|
七 (NVIDIA 680I BIOS版本:1003 ) | |
|
显示卡 |
镭姬杀手HD 2600Pro极限版 公版Radeon HD 2600 XT GD4 Radeon HD 2600 Pro |
|
Seagate Barracuda 7200.10 SATA | |
|
电源供应器 |
Topwer TOP-900W |
|
LG L226WT | |
○ 软件平台
|
操 作 系 统 及 驱 动 | |
|
操作 |
Microsoft |
|
|
nForce 680I LT SLI for Vista |
|
|
ATI Catalyst for Radeon HD 2000 for Vista |
|
|
1680*1050_32bit 60Hz |
此次测试内容包括3Dmark系列3款测试和6款主流经典3D游戏作为产品性能衡量标准，3D游戏涉及即时战略、第一人称和竞速类游戏涵盖面广，适合绝大多数用参考。
| 性 能 测 试 软 件 | ||
| 3D合成测试软件 |
3DMark 03 3DMark 05 3DMark 06 | |
| 3D |
DirectX 9 |
( eden Games / 版本号1.0 ) The Elder Scrolls IV Oblivion ( Bethesda Softworks / 版本号1.1 ) Need for Speed:Carbon ( EA / 版本号1.2) Company of Heroes ( CAPCOM / BenchMark DEMO ) |
| DirectX 10 |
( Relic / 版本号 1.7 ) Call of Juarez DirectX 10 Benchmark Lost Planet:Extreme Condition for | |
|
测 试 辅 助 软 件 | |
|
速度 |
Fraps |
|
检测软件 |
Everest |
|
超频软件 |
AMD GPU Clock Tool |
超频测试：变身Radeon HD 2600 XT就是这么简单
●超频测试：变身Radeon HD 2600 XT就是这么简单
AMD-ATI的产品布线中，Radeon HD 2600 Pro的任务是对抗NVIDIA的Geforce 8500GT。不过对于一款采用Radeon HD 2600 XT PCB、核心默认频率700MHz的Radeon HD 2600 Pro来说，其性能已经可以向更高阶产品发起攻击，而且通过超频甚至能达到一个更高的目标。
众所周知，通过刷新BIOS固定显卡默认频率是一个一劳永逸的办法，但是这对于绝大多数用户来说难度较高。其实我们完全可以通过官方驱动送给我们的免费大餐，让这款镭姬杀手HD 2600 Pro摇身变成Radeon HD 2600 XT。
超频前 超频后
在最新的7.8 WHQL版驱动中，“ATI Overdrive”界面上有了不小的布局变化，现在的超频控制面板更加人性化、简单化，适合大多数用户容易上手。
由于对AMD-ATI的RV630和迪兰恒进的技术实力的信任，频率直接调至可调频率极限，此时显卡运行在800MHz/1700MHz下。众所周知，Radeon HD 2600 XT和Radeon HD 2600 Pro在核心上并无本质区别，在频率相同的前提下性能是没有差别的。也就是说，此时的镭姬杀手HD 2600 Pro极限版成为了名副其实的Radeon HD 2600 XT。
3Dmark03
3Dmark05
3Dmark06
|
镭姬杀手HD 2600 Pro极限版超频实录 | ||
|
|
1280*1024 NA AA / NA AF |
1680*1050 NA AA / NA AF |
|
3Dmark03 |
10422 | 8324 |
|
3Dmark05 |
8924 | 7777 |
|
3Dmark06 |
5054 | 4416 |
超频能力的强弱不仅仅是检验显卡的性能提升幅度，还能检验产品的设计、做工。
此次超频本着服务大众的目的出发，所以没有采用第三方软件极限超频和BIOS超频这类难上手的方法。通过驱动自带的“ATI Overdrive”将频率稳定运行在800MHz/1700MHz下，此时3Dmark 03/05/06都有了质的飞跃，具体提升幅度请参见后面的详细对比柱状图。
在超频测试结束前需要说的是，在正规版Radeon HD 2600 Pro BIOS中，一般设定GPU在驱动超频中的最高上线为800MHz。这也是AMD-ATI在硬件层上做的限制，所以大部分的Radeon HD 2600 Pro产品核心很难达到800MHz以上。无独有偶，Radeon HD 2600 XT同样被AMD-ATI做了频率上限限制，一般情况下最高频率为880MHz。这样做主要是能够大幅度降低因超频过度引起的GPU高温、甚至损坏GPU的情况。

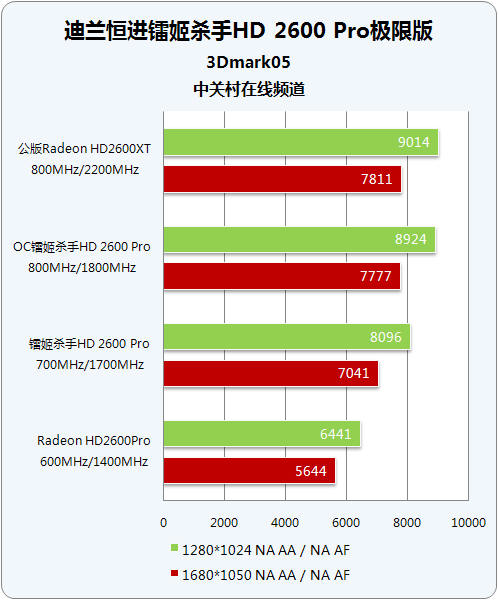

纯理论性能测试 ：3Dmark03/05
● 纯理论性能

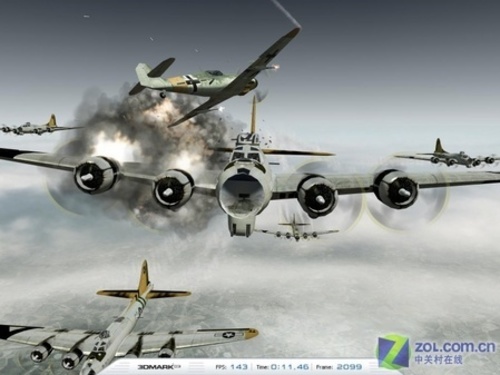

3Dmark03和3Dmark05是两款在DirectX 8向DirectX 9过渡时期，由FutureMark公司设计
3款产品同为Radeon HD 2600系列产品，所以核心同为RV630。此时性能的强弱只要比较频率高低即可。
随着频率由下至上依次提升，成绩也随之提升。由于Radeon HD 2600 XT GD4拥有绝对的频率优势，并且随着驱动的进一步完善，其性能表现也越来越出色。不过可以看到超频后的镭姬杀手HD 2600 Pro极限版性能与Radeon HD 2600 XT GD4相差毫厘之间。

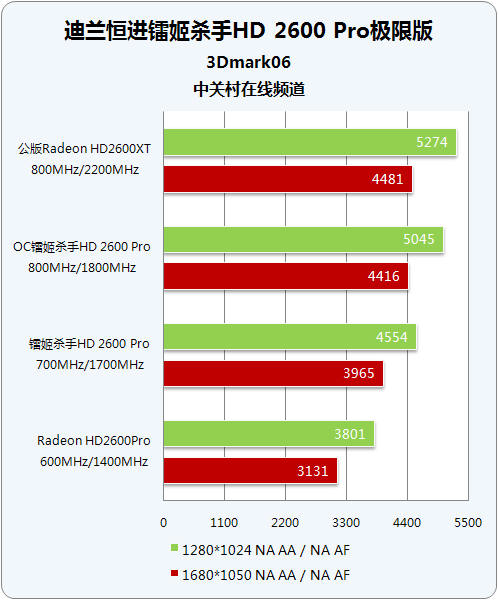

纯理论性能测试：3Dmark06
● 纯

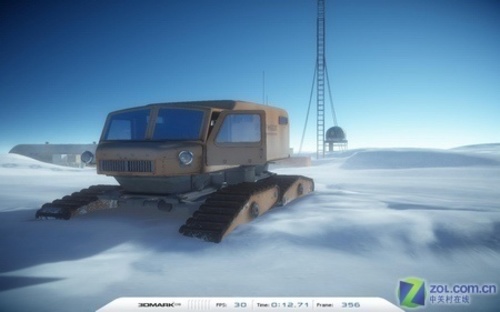

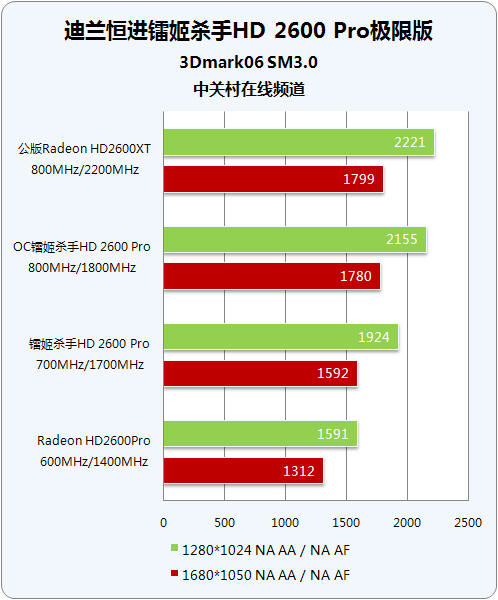

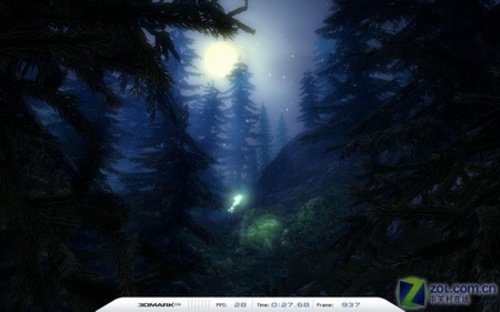

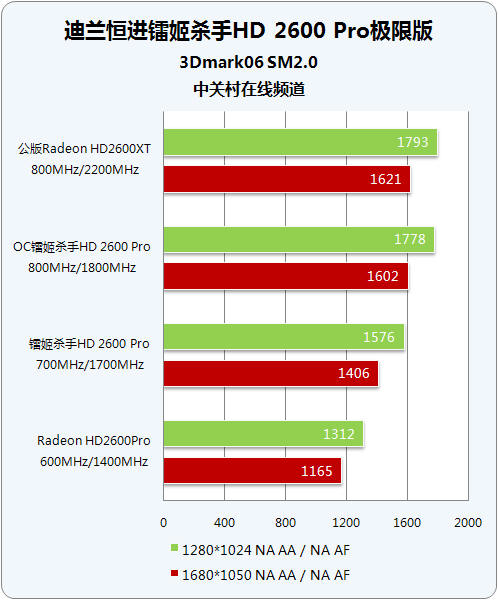

3Dmark 06是目前为止最新版本的3DMark系列产品，如果要测试所有项目，必须有一款硬件支持DirectX 9.0c，并且支持HDR、SM3.0特性的产品。而且这款软件的最终得分里CPU性能占有不小的权重，因此它更适宜
DirectX 9游戏性能测试（一）
●DirectX 9游戏性能测试（一）

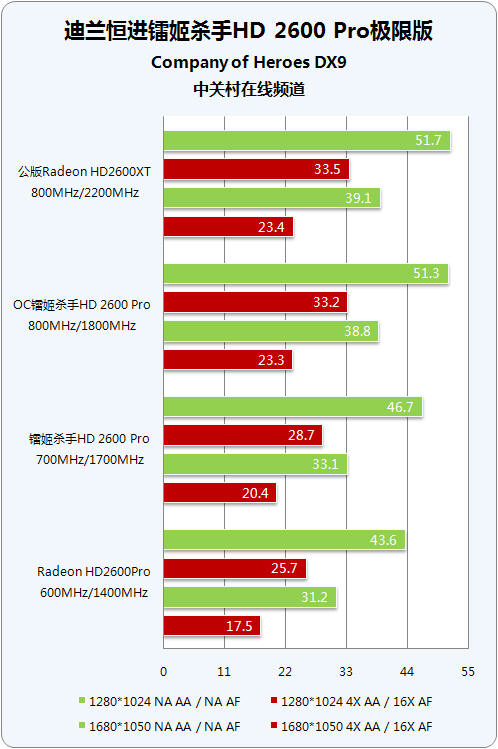

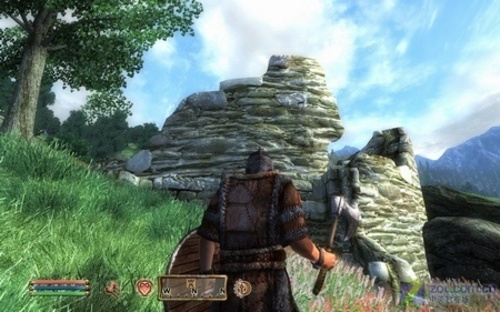

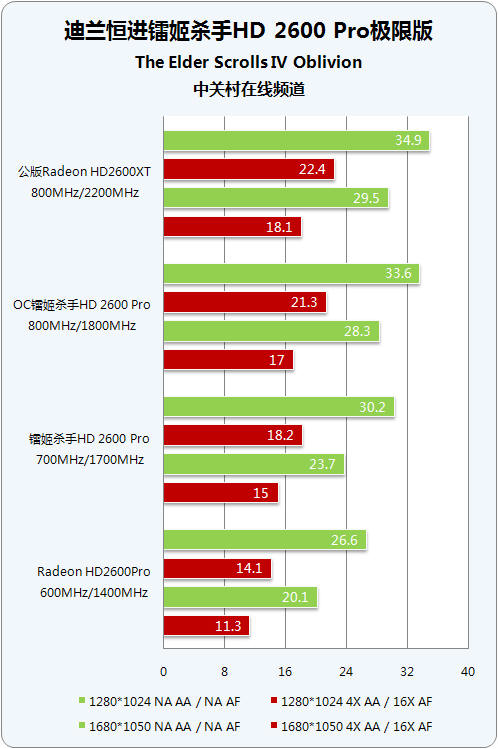

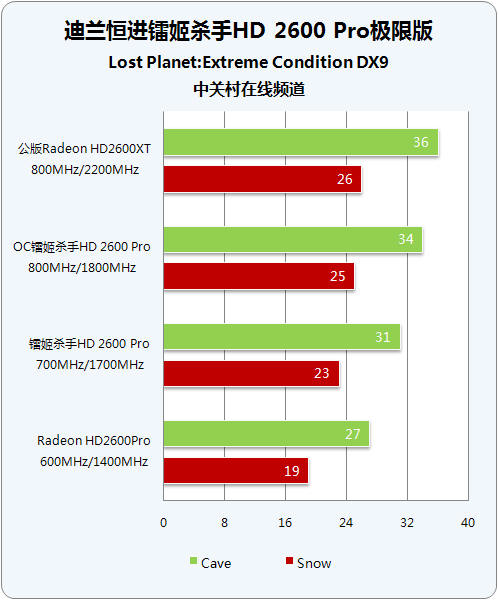

既然是想考验Radeon HD 2600 Pro的全方位性能，自然第一人称和即时战略类游戏不能放过，本章节选用Company of Heroes、The Elder Scrolls IV Oblivion和Lost Planet：Extreme Condition DX9作为性能评判标准。
3款主流DirectX 9游戏，能够客观的从实际效能角度考察显卡的运算能力。Radeon HD 2600 XT GD4以绝对频率优势领先其他产品，超频后的镭姬杀手HD 2600 Pro极限版也能够流畅完成所有测试。
所以购买迪兰恒进镭姬杀手HD 2600 Pro极限版的朋友，笔者个人推荐不妨对其进行超频，这样能够获得更大的游戏乐趣和画质。
DirectX 9游戏性能测试（二）

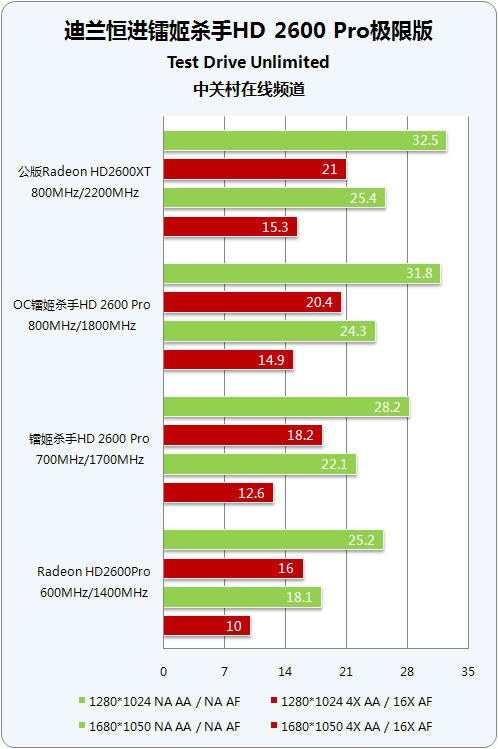

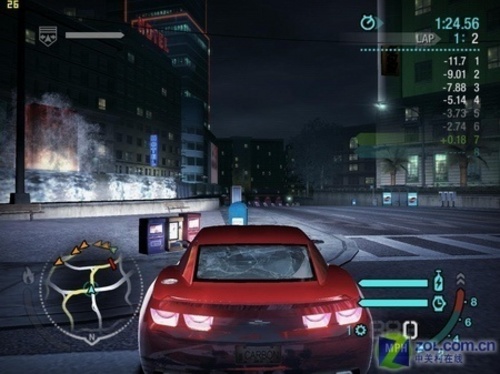

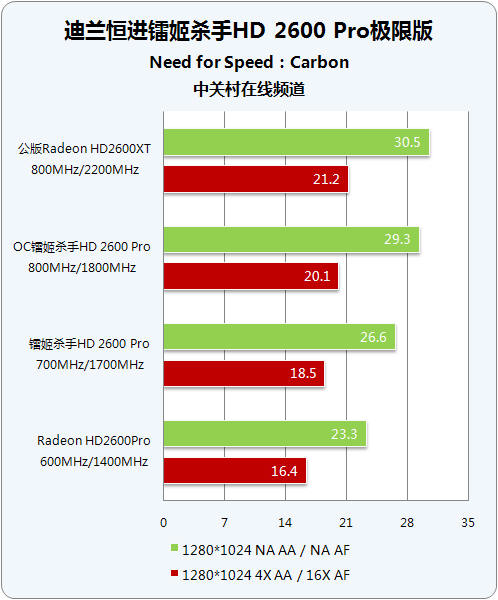

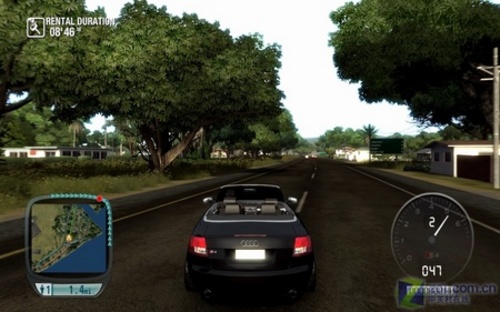

赛车竞速类
竞速类游戏对画面流畅度要求最高，在两款赛车竞速类游戏中，3款产品都表现了不错的水平。不过在开启4X AA + 16X AF高画质时，所有产品均不能达到25帧的最低流畅运行标准。但是我们要明确一点，如果要达到高画质下的流畅运行表现，一款高端显卡是必不可缺的，所以对一款中端产品不能要求过于苛刻。
此类游戏推荐各位玩家把分辨率调至最高，尽量不开或者少开AA/AF。

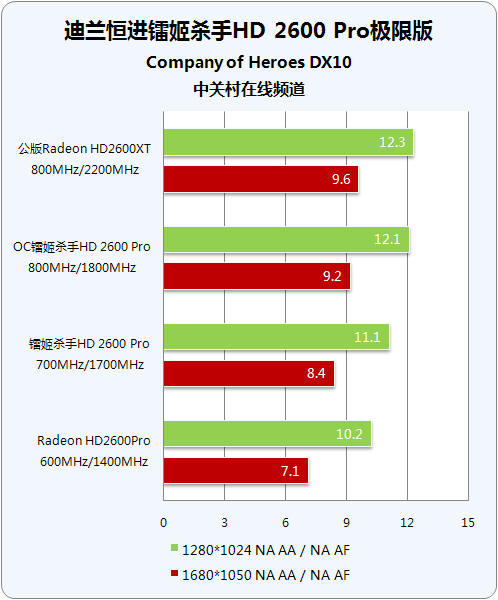

DirectX 10游戏性能测试
● DirectX 10游戏性能测试
DirectX 10产品

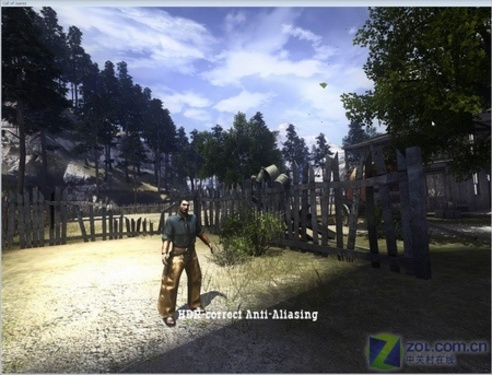

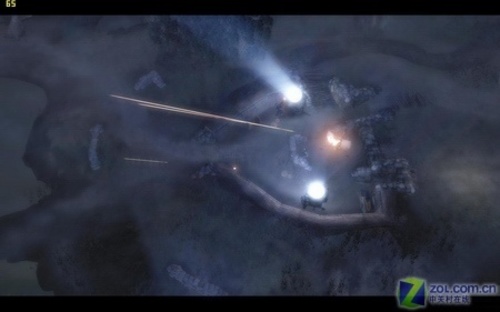

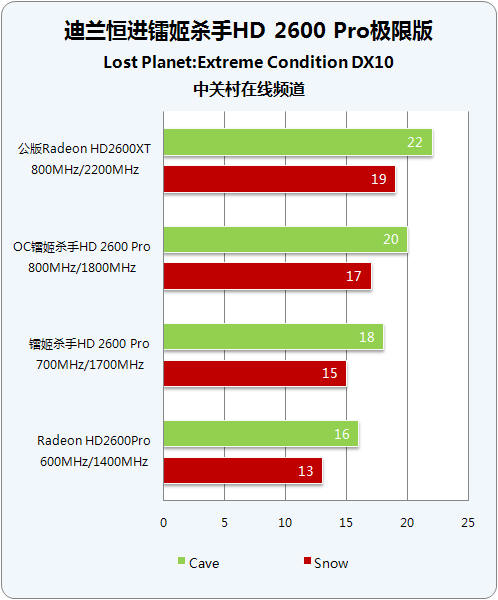

目前已知的5款DirectX 10游戏或者游戏DEMO，分别是Company of Heroes、Lost Planet：Extreme Condition、Call of Juarez、World in Conflict和BioShock。今天我们将选择前三款游戏大作，作为DirectX 10性能检验标准。

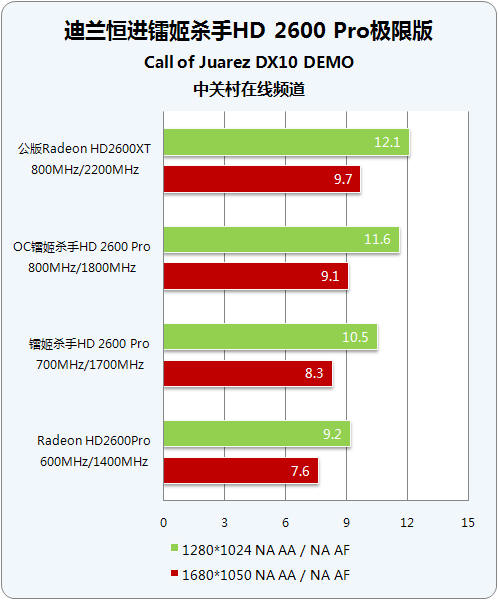

在3款游戏测试中，3款Radeon HD 2600系列产品全军覆没，不过通过性能对比还是可以检验各款产品的性能强弱。
超频后的镭姬杀手HD 2600 Pro极限版性能和Radeon HD 2600 XT GD4表现出了相近的性能，此款产品值得推荐使用。
总结：性价比首选26Pro迪兰恒进造
●总结：性价比首选26Pro迪兰恒进造
通过本文的详尽测试，各位读者应该能对迪兰恒进镭姬杀手HD 2600 Pro极限版的3D性能有了一个系统的了解。
这款产品目前售价为799元，与很多通路品牌的Radeon HD 2600 XT GD3价格相同，也许有些读者会认为这样的价格没有性价比。但是从另一个角度考虑，这款镭姬杀手HD 2600 Pro极限版采用公版Radeon HD 2600 XT PCB，并且能够通过驱动轻松达到800MHz/1700MHz，从而实现与Radeon HD 2600 XT一样的性能。
也许会有很多读者对超频心有余悸，这类读者会考虑虽然超频能够带来大幅度性能提升，但是如果超频失败导致显卡损坏该怎么办？其实在此笔者郑重的向各位读者宣布一个好消息，迪兰恒进承诺：镭姬杀手HD 2600 Pro极限版享有玩家特权保修政策，即使超频损坏（仅限于公版驱动中的超频行为，刷bios、改造等不在保修范围之内）也在换件保修范围内，而且质保时效长达2年。在质量有了充分保障的前提下，用799元购买一款“最接近公版2600XT DDR4的显卡”何乐而不为呢？要知道，Radeon HD 2600 XT GD4的价格仍然以1199元高居不下。
优点：采用6层Radeon HD 2600 XT GD3公版PCB；
默认频率高达700MHz/1600MHz；
超频能力强，能够稳定运行在800MHz/1700MHz下；
使用效能强劲的奥运火炬散热器；
长达2年时效的特权质保政策。
缺点：如果能达到Radeon HD 2600 Pro的大众价格——699元，性价比将会更加突出。
| 迪兰恒进 镭姬杀手HD 2600PRO极限版 | |
| 显卡芯片 | Radeon HD 2600PRO |
| 芯片厂商 | ATI |
| 芯片位宽 | 256 bit |
| 制造工艺 | 65纳米 |
| 核心代号 | RV630 |
| 核心频率 | 700MHz |
| 显存频率 | 1600MHz |
| 显存类型 | DDRIII |
| 显存容量(MB) | 256 |
| 显存位宽 | 128bit |
| 显存描述 | 采用1.1 GDDR3显存 |
| 显存速度(ns) | 1.1ns |
| 最高分辨率 | 2560*1600 |
| 散热方式 | 散热风扇 |
| 总线接口 | PCI-E 16X |
| 输出/输入接口 | S-video接口(TV-Out) |
| 显示器接口 | 24针DVI-I接口/15针D型（VGA）接口 |
| 3D API | DirectX 10 |
| 晶体管数目 | 3.9亿Million |
| SP单元 | 120个 |
