铭瑄狂镭HD2600PRO高清版硬件详解

铭瑄狂镭HD2600PRO高清版硬件详解

　　● 产品设计

　　Radeon HD 2600 PRO显卡是Radeon HD 2600 XT的低频版本，在GPU配置上两种显卡没有区别，均为RV630，AMD方面没有对PRO版本的HD 2600核心频率设定做任何限制，显卡制造商仅需要考虑自己产品的可承受能力来设定Radeon HD 2600 PRO的默认核心频率，因此我们看到的市售Radeon HD 2600 PRO形态各异。

狂镭HD2600PRO高清版

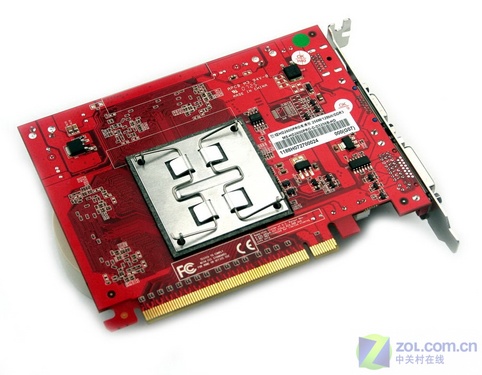

　　铭瑄狂镭HD2600PRO高清版由同德研发制造，其PCB短小精悍，直接实现了HDMI更强调多媒体应用，但也去掉了交叉火力（CrossFire）连接接口以降低PCB研发制造成本。显卡的供电元件分散在PCB正面GPU左右两侧上方，用料档次不错，但整体规模相当轻盈。这款显卡的BIOS默认核心/内存频率设定为600MHz/1400MHz，由一款铝制散热片的侧吹主动散热器提供GPU的散热。

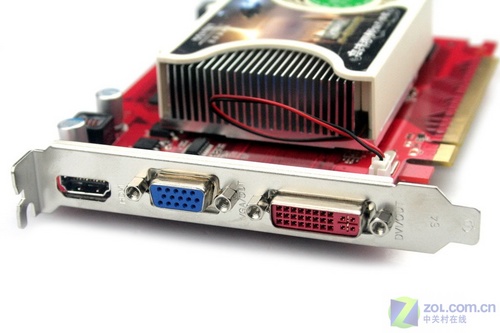

显卡输出接口配置

　　这款显卡的输出接口部分是DVI+HDMI+S端子新式组合，直接在PCB上实现了HDMI接口，免去了DVI转HDMI转接头的成本，3个时下最为流行的三种输出接口配置让狂镭HD2600PRO高清版适应性极强，可以无需转接应付CRT、LCD及平板高清电视等多种输出设备。

　　● 硬件构成

AMD RV630 GPU

　　Radeon HD 2600 PRO使用精简自R600的RV630芯片，这是一款完全支持DirectX10的统一架构着色器GPU。相对于R600,除着色器数量和对应的渲染后端规模大规模削减外，其他3D相关逻辑完全保留，并且还加入了全新的UVD高清视频硬件解码逻辑。RV630直接配置在PCI-Express上，标准模式是16lanes宽度的单个连接。和NVIDIA G84类似，RV630也是一款内置128bit位宽内存控制器的GPU，AMD也没有在这个档次的产品中引入256bit。以GPU的着色器规模来看，RV630为R600的3/8；对应的其内存带宽也约为R600的1/4。

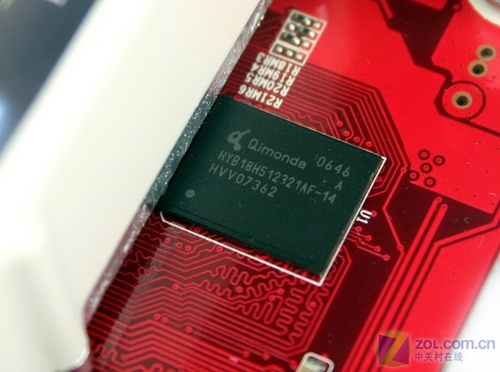

Qimonda 1.4ns GDDR3内存芯片

　　板载内存芯片来自Qimonda，型号为HYB18H512321AF-14，标称速度1.4ns，16M*32bit组织形式，4枚芯片组成256MB/128bit的本地内存规格。
