性价比称王 实战铭瑄狂镭26 PRO高清版

产品：狂镭HD2600PRO高清版 铭瑄 显卡

开学装机最高性价比显卡 599元26PRO

开学装机最高性价比显卡 599元26PRO

　　● AMD中端DX10显卡降至底线

　　ATI Radeon品牌在归属AMD之后虽然产品技术研发仍然承袭原来的全部，但在市场策略方面则有了巨大的变化：历史上还从未有一款全新中档主流产品在上市一个季度之内降至599元价位，但现在AMD Radeon HD 2600 PRO做到了。这款面向主流DirectX 9 3D应用、支持DirectX 10并拥有目前最全面的高清综合能力的显卡在两个月以699元（GDDR3版本）/599元（GDDR2版本）价格入市，更为强调产品3D加速性能的GDDR3版本迅速成为市场销量明星。在NVIDIA尚未组织起有效的反扑之前，AMD已经在价格优势之路上走得更远，大量599元价位的Radeon HD 2600 PRO GDDR3已经来到我们面前！其中相当醒目的一款就是铭瑄（MAXSUN）的狂镭HD2600PRO高清版，以下是这款产品的全面介绍和深入测试。

　　● 主流3D加速能力和最强高清方案 问鼎性价比第一

　　Radeon HD 2000系列问世以来的宣传口号就是在所处价位上实现最高的综合性能，这种产品规划思路在Radeon HD 2600 PRO上表现得淋漓尽致。599元的Radeon HD 2600 PRO GDDR3甩开了699元-799元的Geforce 8600 GT的纠缠，直面亦是599元价位的Geforce 8500 GT GDDR3版时3D/高清/输出配置优势明显。成为名符其实的性价比最高显卡。

狂镭HD2600PRO高清版

　　作为599元Radeon HD 2600 PRO GDDR3的代表，铭瑄狂镭HD2600PRO高清版和市售典型Geforce 8600 GT及Geforce 8500 GT的3D规格相比较，其着色器理论峰值计算能力占优，内存带宽方面三者处于同一水平。

　　但狂镭HD2600PRO高清版同时还在高清视频回放和输出接口配置上占据优势，它不但GPU内置UVD支持VC-1、H.264编码的全面硬件解码（G84/G86仅支持H.264），还通过GPU内的数字音频逻辑实现了显卡原生的HDMI输出接口，可以单个连接输出数字视频/音频信号，在应用模式上亦领先一筹。

产品：狂镭HD2600PRO高清版 铭瑄 显卡

铭瑄狂镭HD2600PRO高清版硬件详解

铭瑄狂镭HD2600PRO高清版硬件详解

　　● 产品设计

　　Radeon HD 2600 PRO显卡是Radeon HD 2600 XT的低频版本，在GPU配置上两种显卡没有区别，均为RV630，AMD方面没有对PRO版本的HD 2600核心频率设定做任何限制，显卡制造商仅需要考虑自己产品的可承受能力来设定Radeon HD 2600 PRO的默认核心频率，因此我们看到的市售Radeon HD 2600 PRO形态各异。

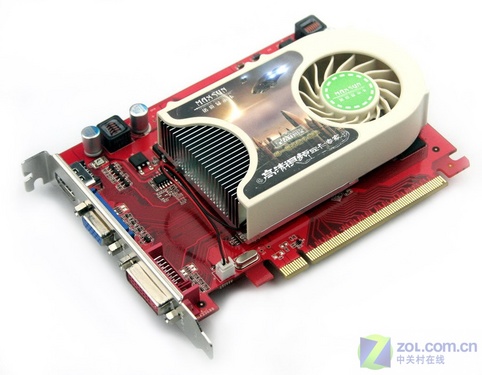

狂镭HD2600PRO高清版

　　铭瑄狂镭HD2600PRO高清版由同德研发制造，其PCB短小精悍，直接实现了HDMI更强调多媒体应用，但也去掉了交叉火力（CrossFire）连接接口以降低PCB研发制造成本。显卡的供电元件分散在PCB正面GPU左右两侧上方，用料档次不错，但整体规模相当轻盈。这款显卡的BIOS默认核心/内存频率设定为600MHz/1400MHz，由一款铝制散热片的侧吹主动散热器提供GPU的散热。

显卡输出接口配置

　　这款显卡的输出接口部分是DVI+HDMI+S端子新式组合，直接在PCB上实现了HDMI接口，免去了DVI转HDMI转接头的成本，3个时下最为流行的三种输出接口配置让狂镭HD2600PRO高清版适应性极强，可以无需转接应付CRT、LCD及平板高清电视等多种输出设备。

　　● 硬件构成

AMD RV630 GPU

　　Radeon HD 2600 PRO使用精简自R600的RV630芯片，这是一款完全支持DirectX10的统一架构着色器GPU。相对于R600,除着色器数量和对应的渲染后端规模大规模削减外，其他3D相关逻辑完全保留，并且还加入了全新的UVD高清视频硬件解码逻辑。RV630直接配置在PCI-Express上，标准模式是16lanes宽度的单个连接。和NVIDIA G84类似，RV630也是一款内置128bit位宽内存控制器的GPU，AMD也没有在这个档次的产品中引入256bit。以GPU的着色器规模来看，RV630为R600的3/8；对应的其内存带宽也约为R600的1/4。

Qimonda 1.4ns GDDR3内存芯片

　　板载内存芯片来自Qimonda，型号为HYB18H512321AF-14，标称速度1.4ns，16M*32bit组织形式，4枚芯片组成256MB/128bit的本地内存规格。

产品：狂镭HD2600PRO高清版 铭瑄 显卡

全面高清支持：UVD、HDMI和HDCP Key

全面高清支持：UVD、HDMI和HDCP Key

　　● Radeon HD 2000的UVD

　　RV630内集成了堪称目前最强的硬件高清解码技术——UVD（Unified Video Decoder）。

　　Radeon HD 2600 PRO具备比Radeon HD 2900 XT更强的高清视频解码功能，这一点和Geforce 8600相对Geforce 8800更强类似。

　　目前超过25Mbps码率的H.264编码高清视频就很难在主流CPU平台上顺畅播放，100%的CPU负载并带来画面迟滞是所有视频爱好者的噩梦，如果不是使用3GHz以上的Core 2处理器，最好的选择还是拥有额外的解码硬件。

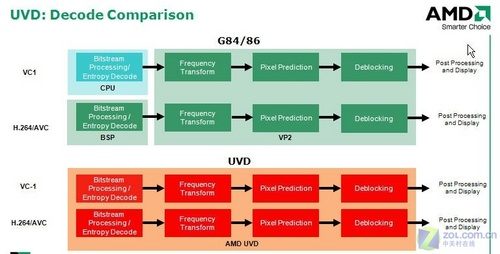

UVD能够对VC-1、H.264两种编码格式的高清视频全程解码

　　UVD能够对VC-1、H.264两种编码格式的高清视频全程硬件解码，可以做到应对40Mbps码率影片的流畅全尺寸播放，100%释放CPU在这一过程中的参与。相对于以G84 GPU为核心的Geforce 8600系列显卡仅可以对H,264高清视频做Bitstream处理、De-Blocking等一系列操作外，显然RV630的高清视频解码更全面。

　　对高清视频文件进行解码的过程中，Bitstream、De-Blocking两相操作是最消耗CPU计算资源的部分，高清硬件解码主要工作就是把CPU从这一部分解脱出来。

　　● Radeon HD 2600 直接输出HDMI

　　像R600一样，RV630也内置了符合HD Audio规格的音频逻辑，可以直接输出完整的HDMI信号。这个集成在GPU内的“声卡”支持AC3规范的Dolby Digital和DTS编码格式，支持32kHz、44.1kHz、48kHz的16bit音频流，能够满足主流高清视频回放需求，并拿到了Windows Vista Premium Logo。

　　● Radeon HD 2600 内置HDCP Key

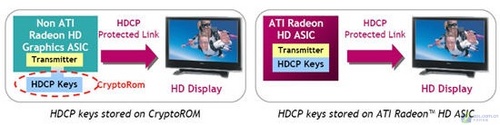

内置外置HDCP Key方案的对比

　　RV630在不但在高清硬件解码上表现完美，它在其它高清应用相关方面的功能也非常全面，Radeon HD 2600 XT的2个Dual-Link规格的DVI输出都支持HDCP数字内容保护内容的播放，因为RV630 GPU中已经内置了密钥，无需显卡制造商另行在PCB上配置存储HDCP Key的ROM芯片。

　　HDCP是High-bandwidth Digital Content Protection的缩写，意为高清数字内容保护。HDCP技术是由好莱坞与半导体界巨人Intel合作发开，它可以实际运用在显卡、DVD播放机等传输端，以及显示器、电视机、投影机的接收端之间。想在计算机上播放有版权的高清节目，不论是HDTV、蓝光还是HD DVD碟片，都要求显示器和显卡支持HDCP协议，如果显卡不支持这个功能，显示输出的内容将被降低分辨率水平甚至是不能输出信号。

　　● 狂镭HD2600PRO高清版HTPC实战

　　在典型的HTPC类应用中，使用铭瑄狂镭HD2600PRO高清版可以非常方便的连接高清数字输出设备，并且不需要额外的声卡设备支持。我们可以：

　　使用HDMI直接连接平板电视，通过电视内的解码器推动电视自带的音箱发声；

　　使用HDMI连接AV功放，通过AV功放内的解码器进行声音型号的模拟化，再转出HDMI视频信号连接平板电视，模拟音频信号直接输出给内置功放推动额外的无源音箱。

产品：狂镭HD2600PRO高清版 铭瑄 显卡

性能测试部分的硬件、软件系统说明

性能测试部分的硬件、软件系统说明

　　● 测试系统的硬件环境

　　显卡性能测试使用的硬件平台由Core 2 Extreme X6800 CPU、975X Express主板和1GB*2双通道DDR2-800内存构成。细节及软件环境设定见下表。

　　● 测试系统的软件环境

产品：狂镭HD2600PRO高清版 铭瑄 显卡

3D游戏加速性能测试一

3D游戏加速性能测试一

　　● 3DMark 06

　　3Dmark 06是目前为止最新版本的3DMark，所有测试都需要支持SM3.0的DirectX 9硬件，并且支持HDR特性，这款软件的最终得分里CPU性能占有不小的权重，因此它更适宜分析整个系统的3D加速能力。

　　● F.E.A.R

　　F.E.A.R.是05年最佳第一人称视角射击游戏，虽然对宽屏支持不足，但因其自带测试工具并且画质调节功能丰富，仍被广泛用于衡量系统的3D娱乐性能，这款较早开发的游戏对显卡本地内存容量要求不高。

　　>>游戏类型：DirectX9 第一人称视角射击游戏
　　>>测试方式：游戏自带性能测试工具，内容为3D实时运算的飞行过场回放
　　>>画质设定：全部最高，SoftShadow开启

　　● Quake 4

　　使用Doom3引擎制作，但由Raven制作。Quake 4小幅度加强了Doom3基础上的游戏复杂度，并且支持多核处理器的加速，这款游戏和Quake3、Doom3等idsoftware游戏一样对CPU内存子系统表现敏感，是出色的PC系统测试软件。

　　>>游戏类型：OpenGL的D3D扩展第一人称视角射击游戏
　　>>测试方式：外挂HardwareOC Quake4 Benchmark V1.3，运行id自带Deathmatch模式场景游戏录像
　　>>画质设定：全部最高

　　● Need for Speed:Carbon

　　06年末发布的极品飞车第十部作品Need for Speed:Carbon至今仍是人气很高的PC竞速类游戏，Carbon画面风格较上代游戏内敛，但对PC系统的要求再次升级，尤其是对显卡的3D加速能力需求苛刻。由于Need for Speed:Carbon是由Xbox360移植过来，因此ATI Radeon 系列显卡速度优势明显。

　　>>游戏类型：DirectX9 竞速类游戏
　　>>测试方式：同一弯道竞速场景，人为操作跑完3次取平均值，Fraps计速
　　>>画质设定：全部最高

产品：狂镭HD2600PRO高清版 铭瑄 显卡

3D游戏加速性能测试二

3D游戏加速性能测试二

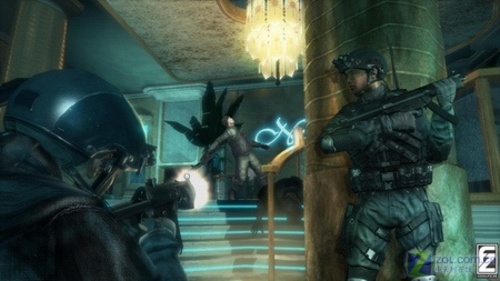

　　● Rainbow Six Vegas

　　Vegas采用了大名鼎鼎的Unreal 3引擎，画面可异常华丽，不少现实维加斯的场景都在游戏中被真实的还原出来，并且在视觉拟真方面做了大量工作，比如快速移动带来的视觉模糊、被击中后的视觉模糊及闪光弹强光后的缓慢视觉恢复等。Rainbow Six Vegas是目前PC上对显卡要求最高的游戏之一，不过它提供的分辨率有限，最高只到1600*1200。

　　>>游戏类型：DirectX9 第一人称视角射击游戏
　　>>测试方式：白天室外场景，沿同一固定路线跑完3次取平均值，Fraps计速
　　>>画质设定：全部最高

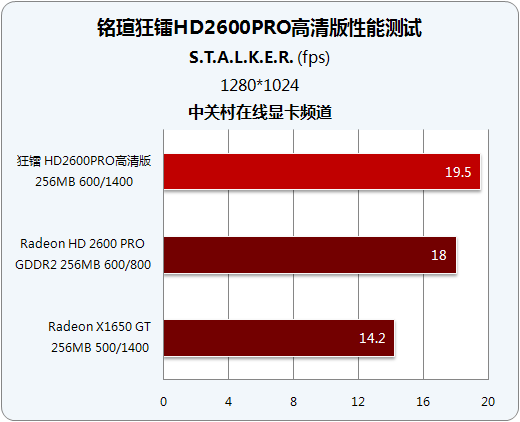

　　● S.T.A.L.K.E.R.

　　跳票王S.T.A.L.K.E.R.终于正式发售，这款游戏的3D引擎素质一般，但游戏内设计出的室外、室内场景相当复杂，对显卡着色器的负载较大。

　　>>游戏类型：DirectX9 第一人称视角射击游戏
　　>>测试方式：白天室外场景，沿同一固定路线跑完3次取平均值，Fraps计速
　　>>画质设定：全部最高

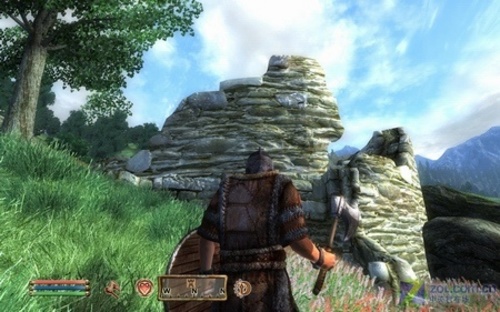

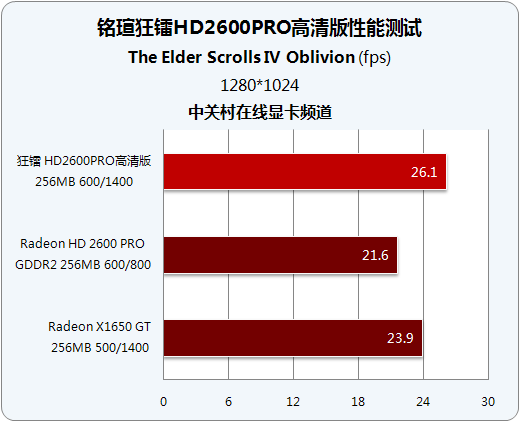

　　● The Elder Scrolls IV Oblivion

　　The Elder Scrolls IV Oblivion是06年度最佳游戏，这款游戏气势宏大，系统复杂，深受喜欢欧美RPG的玩家推崇，Oblivion对系统尤其是显卡的要求非常高。在测试中我们用强制在显卡驱动中开启AA和游戏中开启HDR来实现AA+HDR设定

　　>>游戏类型：DirectX9 第一 / 第三人称视角RPG游戏
　　>>测试方式：白天室外场景，第三人称视角为操作沿同一固定路线跑完3次取平均值，Fraps计速
　　>>画质设定：全部最高，HDR开启

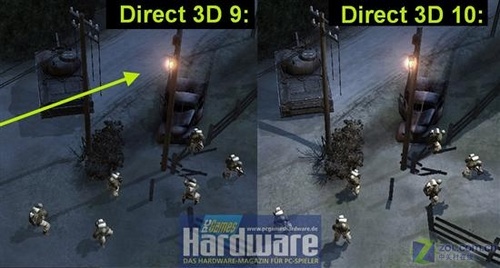

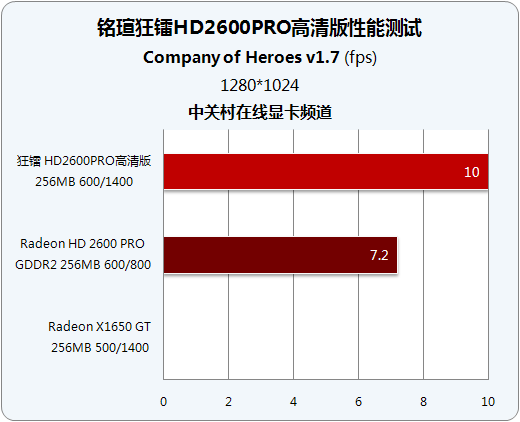

　　● Company of Heroes v1.7

　　v1.7补丁让Company of Heroes提供了让游戏以DirectX 10 3D API运行的选项，与此同时，DX10开关的开启也让Company of Heroes v1.7成为新一代显卡杀手，这个模式下及所有显卡的速度都较v1.4版本有巨幅跌落。

　　>>游戏类型：DirectX10 即时战略游戏
　　>>测试方式：游戏自带性能测试工具，内容为3D实时运算的剧情过场回放
　　>>画质设定：全部最高

    　8项测试成绩显示599元狂镭HD2600PRO高清版3的整体3D加速性能超过之前同价位、内存频率低的Radeon HD 2600 PRO GDDR2；在和自家上代中端主力Radeon X1650 GT的对比中也全面胜出，顺利取代其市场位置。

产品：狂镭HD2600PRO高清版 铭瑄 显卡

高清视频解码测试和全文总结

高清视频解码测试和全文总结

　　● PowerDVD 7.3全面支持GPU高清加速

　　最新的CyberLink PowerDVD已经能够全面支持Radeon和Geforce的高清硬件解码功能，并同时支持BlueRay和HD DVD。比WinDVD更方便的是，PowerDVD支持.ts格式的视频文件的直接播放，这方便了我们的测试。

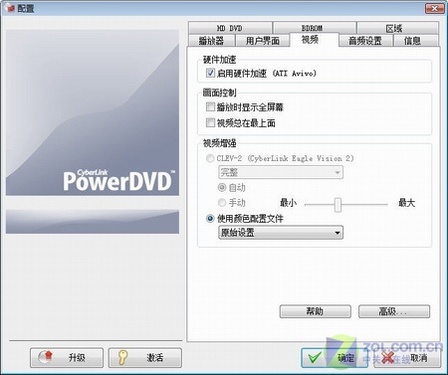

安装Radeon  HD 2600 PRO自动识别Avivo加速

　　为了减小高速CPU辅助解码的干扰，这里把Core 2 Extreme X6800 CPU设定成266MHz*6的1.6GHz运行模式，并屏蔽了一个核心。以下截图包含了实时码率信息、CPU状态、CPU占用率信息和显卡信息，使用Vista自带截图软件截取。

　　● 33Mbps峰值码率VC-1电影

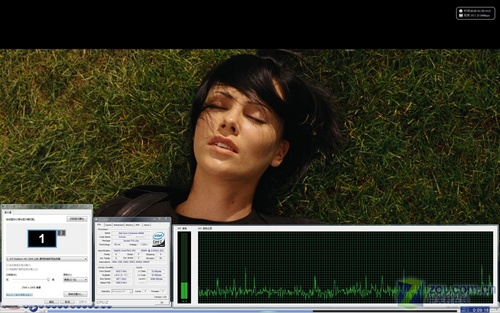

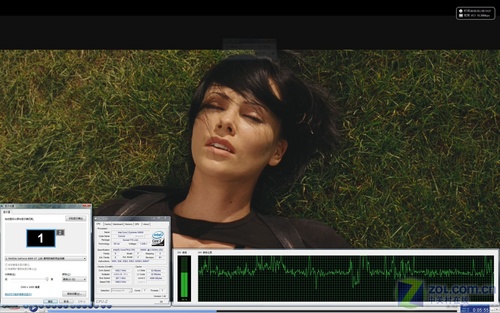

　　VC-1编码的1080p Aeon Flux电影，选用的这个片段峰值码率超过33Mbps。

Radeon HD 2600 PRO系统开启硬件解码

Geforce 8600 GT系统开启硬件解码

　　● 44Mbps峰值码率H.264电影

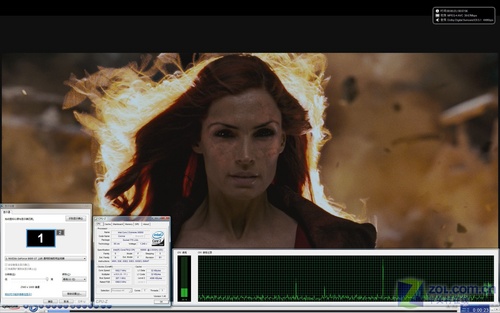

　　H.264编码的1080p X-Man 3电影，选用的这个片段峰值码率超过44Mbps。

Radeon HD 2600 XT系统开启硬件解码

Geforce 8600 GT系统开启硬件解码

　　铭瑄狂镭HD2600PRO高清版的UVD作用明显，在Geforce 8600 GT不支持全硬件解码的VC-1编码高清影片播放中，维持了20%以下的CPU占用率，而使用CPU辅助的Geforce 8600 GT系统超过80%的CPU占用率。在H.264硬件解码方面，Radeon和Geforce两个系统的表现旗鼓相当，Geforce 8600 GT微弱占优。

　　● ZOL评测中心观点

    　599元Radeon HD 2600 PRO GDDR3的攻势相当犀利，这种产品比NVIDA价位相当的Geforce 8500 GT GDDR3版3D速度快得多。以铭瑄狂镭HD2600PRO高清版位代表的这种产品事实上成为这一价位最优秀的独立显卡解决方案！它们提供了DX10支持、良好的DX9游戏速度，HDMI+HDCP的完整支持，低功耗低噪音的运行状态，这正是能够雄据市场的主流产品应具备的特征，它非常适合学生开学装机使用，也适合那些希望组建HTPC看高清，但又希望偶尔玩下游戏的用户。
