国内独一无二的一片双芯2600XT显卡探秘

国内独一无二的一片双芯2600XT显卡探秘

    蓝宝石 HD2600XT DUAL显卡内部处理器是由两个RV630显示芯片构成，精简自R600，是一款完全支持DirectX10的统一架构着色器GPU。相对于R600，除着色器数量和对应的渲染后端规模大规模削减外，其他3D相关逻辑完全保留，并且还加入了全新的UVD高清视频硬件解码逻辑。RV630直接配置在PCI-Express上，标准模式是16lanes宽度的单个连接。RV630是内置128bit位宽内存控制器的GPU，着色器数量为120，为R600的3/8。

蓝宝石 HD2600XT DUAL显卡使用的RV630显示芯片

蓝宝石 HD2600XT DUAL显卡PCB正面

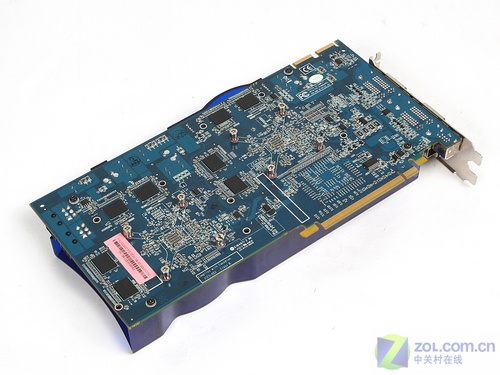

蓝宝石 HD2600XT DUAL显卡PCB背面

    Radeon HD2600XT虽然内置了交火引擎，可以直接连线的方式构成双卡交火模式，但这是在双独立显卡分别工作在主板的PCI Express连接上的情形。现在蓝宝石 HD2600XT DUAL需要在一个PCI Express x16速度连接上实现配置好的双卡交火，就需要第三方芯片，一枚PCI Express Switch来协助实现了。因为该芯片功耗不低，需要外加散热片装置。

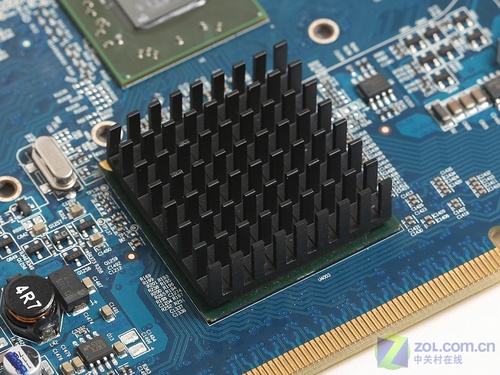

第三方芯片 PCI Express Switch

    PCI Express Switch拆分显卡接口的PCI Express x16为PCI Express x8 *2，每个RV630芯片连接上后，相当于把主板提供的PCI  Express x16以外接Switch的方式拆成双PCI Express x8，蓝宝石 HD2600XT DUAL也就能够实现双芯加速的高性能了。

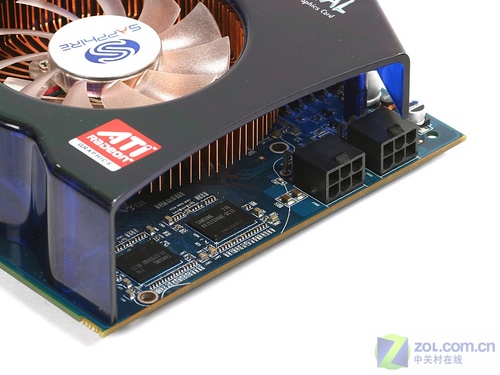

双路6pin外接电源接口

    由于蓝宝石 HD2600XT DUAL显卡使用了两个RV630显示芯片，所以功耗仍然很大，需要双路6pin外接电力输入才能正常工作。不过笔者使用的400W电源也还是能带动它的。


非常豪华的供电系统

    因为使用了两个RV630显示芯片，显卡的供电电路相比单RV630芯片复杂了很多，大量高档元件都被搬到了这款显卡之上，其豪华程度不低于Radeon HD2900XT。

三星1.2ns GDDR3显卡颗粒

    光有双显示芯片还不够，16片三星1.2ns GDDR3显卡颗粒全部贴装于蓝宝石 HD2600XT DUAL显卡PCB正面，组成512MB*2显存容量和256bit*2显存位宽。

显存颗粒分布于核心上面和右面

    值得注意的是，蓝宝石 HD2600XT DUAL显卡必须要安装在官方支持Crossfire技术的芯片组主板上，才能打开交叉火力，实现全部的性能。而如果是其它芯片组的主板，蓝宝石 HD2600XT DUAL则只能相当于一块运行在PCI Express x8上的蓝宝石 HD2600XT显卡而已，并行加速不会生效。
