作为迪兰恒进首款桌面级单卡双核产品,其自然会毫无余力的设计这款产品,那么迪兰恒进Radeon HD 2600 X2的设计、做工如何,请各位读者往后看。

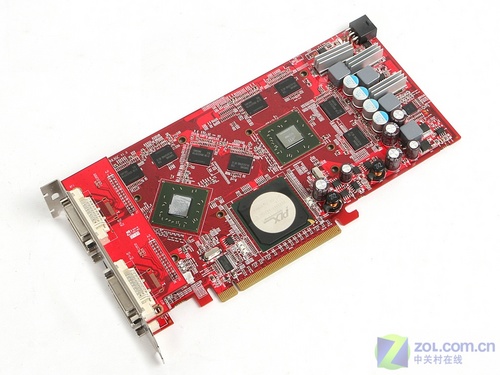

迪兰恒进Radeon HD 2600 X2 PCB特写
通过正面PCB整体图可以看出,“两块”Radeon HD 2600的供电部分被整体设计到显卡的右侧,这样一是可以节省空间,二是降低供电模块带来的信号干扰。
左侧RV630核心是以45度角倾斜设计,而右侧RV630是水平放置,这主要是考虑到产品在布线上的局限性。两颗核心下方是来自PLX的PEX 8547。

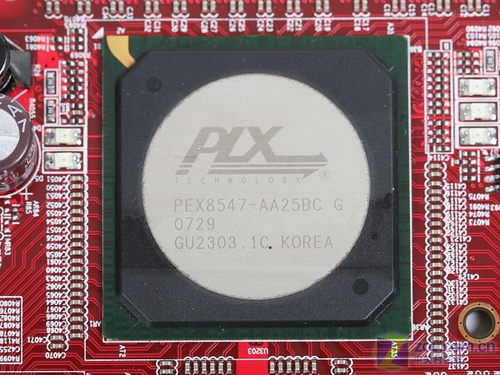

迪兰恒进Radeon HD 2600 X2 PLX PEX8547芯片特写

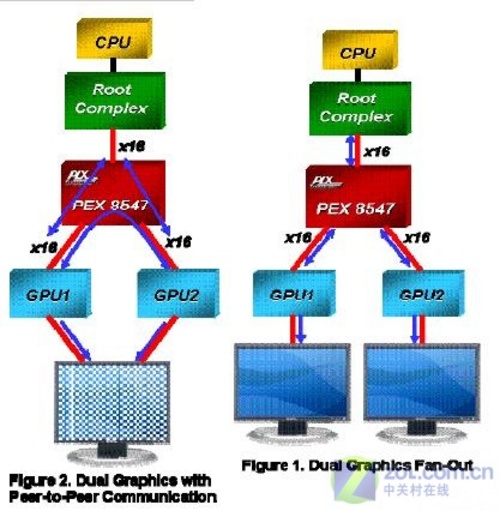

Radeon HD 2600 X2的工作模式是单卡实现双核CrossFire,但是常规双卡CrossFire是通过PCI-Express总线和CrossFire桥作为中间介质,进行数据传输、运算处理。而在Radeon HD 2600 X2的2颗核心不会在经过PCI-Express来进行协调,那么就得借助PEX 8547。
需要提醒用户的是,这类单卡双核显卡必须使用在支持对应多卡链接模式的主板上,如果主板自身不支持多卡互联,那么单卡双核产品无法正常使用。也就是说Radeon HD 2600 X2必须使用在一款支持CrossFire的主板上。

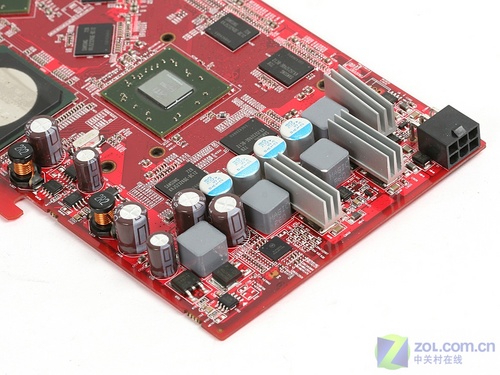

为了保障这款产品的稳定运行,迪兰恒进为其设计了坚实的4相供电,并且供电模组主要采用固态电容和封闭式电感为主。由于每相供电模组的Mosfet是发热大户,所以迪兰恒进为了保证显卡的稳定运行,为Mosfet独立加以被动散热片协助散热。
虽然Radeon HD 2600系列常规产品不需要外接供电,但是对于Radeon HD 2600 X2来说,众多的耗电大户综合功耗已经超过PCI-Express所能提供的75W峰值,所以Radeon HD 2600 X2采用了外接单6pin双路12V的设计。

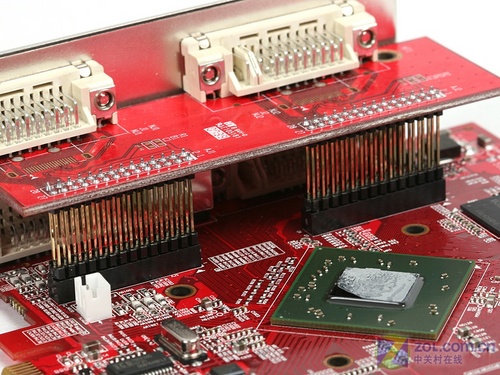

虽然Radeon HS 2600 X2是一片显卡,但是在视频播放能力上仍能提供4路视频信号输出。
