Zalman风扇拆解精星hd4850超频版现身

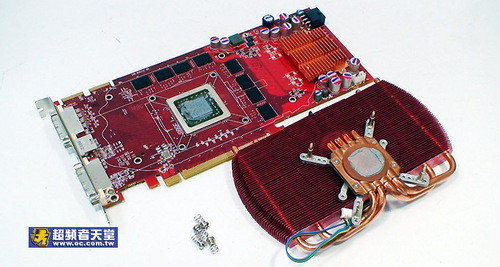

　　好吧，除了看看外观，也来检视一下藏在zalman风扇下的真实面貌，事实上只要透过拆卸4颗螺丝，就可以把正面固定的zalman这组热导管风扇整个取下，先来看一下藏在风扇下面的HD4850的PCB设计;环绕在RV770核心旁边的的GDDR3记忆体颗粒一共有8颗，单颗为64 MB的，总共为512 MB ，而尾端的部分则是PWM的供电模组，而翻过来的zalman风扇则是呈现出底部的面貌，清楚可见的4跟热导管可是紧紧的贴合在底部的位置。

　　从固定螺丝的部分也可以看到精星的贴心之处，除了采用弹簧螺丝以避免过度紧绷外，另外多加了透明的垫片作为保护用。

GeCube HD4850 O.C Edition非公版测试
显卡风扇拆解

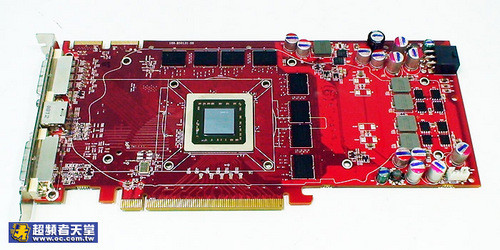

　　拆光了就是这副模样，事实上就印刷电路板的部分来说，其实也是属于公板的设计，而精星则是去掉了上头的原厂散热器，改用散热效果较佳，静音度更好的zalman散热装置，光是这一点就让HD4850大发威，有着大幅超越公板hd4850的效能表现。

显卡拆解后

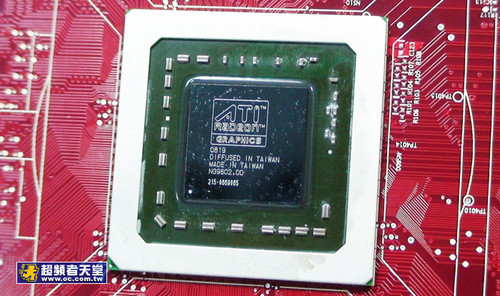

　　这就是hd4850的核心，也就是最新一代的rv770 ，采用的是55奈米制程，看看中央的死了，里头可是内含了9.56亿颗的电晶体，至于工作频率方面，在这款超频版的预设值则是设定在670MHz，与公板的625 MHz的有一些差距。多功能串流处理器（流处理器）的效能提高至800MHz。

显卡芯片

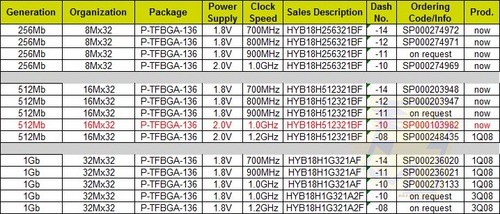

　　这款hd4850超频版所采用的的GDDR3显存颗粒是奇梦达推出的hyb18h512321bf - 10 ，从官方的资料就可以清楚的知道这款颗粒的规格是在1 GHz的版本，而同时也是先前NV公司推出的8800gt上采用的版本，只不过在8800 GT的上面只设定以900MHz运行，而在这款hd4850超频版上面则是一次到位，直接运作在1050MHz，算是小超了一下。

　　与hd4870一样有支援crossfirex技术，所以可以看到在hd4850上面也提供了2段金手指的连接销，想要让效能直线飙升，再加一张hd4850肯定效果明显。

显存颗粒

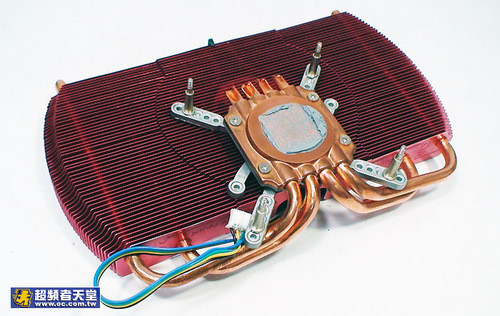

　　除了hd4850的PCB布局外，既然这款超频版采用的是zalman的散热风扇，自然也要来仔细的端详一下这组散热风扇的设计;整个鳍片的设计则是采扁长型的设计，遮蔽位置基本上涵盖了hd4850的前端一直到约2 / 3的卡身，除了后端的的PWM供电模组外，其余的面积大都笼罩在这组散热风扇之下，而从底部窜出斜向上延伸的4根热导管则是分上下的与散热鳍片接合，仔细看一下底部的设计就可以发现到热导管与底部的铜底是接合在一起的，然后再与上方的固定支架透过四边的螺丝固定，也顺便的把热导管与底部的接合紧紧黏贴在一起。

显卡散热风扇

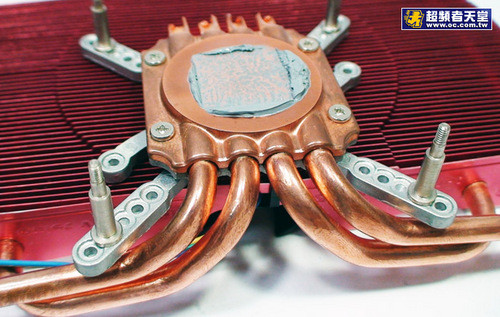

　　固定支架透过4个支柱与底下的PCB的显示卡作接合，其实如果大家注意一下就会发现到在固定支架上面有许多的“孔” ，事实上这组zalman散热风扇也可以加装在其他的显示卡上头，只要变更4个支柱的位置就可以对应其他的产品了。

显卡散热风扇热管及底座

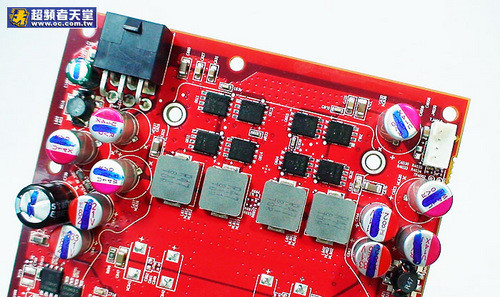

　　放大一下脉宽调制的细部，可以看到的是hd4850供电模组的样貌，比较起大哥hd4870密密麻麻的设计来说， hd4850则是“干净”多了，事实上hd4850的供电模组部分与前一代的hd3850相比较是蛮类似的，采用的都是2+1相的模式，当然，上头还有个12伏特的6 -针外接电源插槽。

显卡供电模组

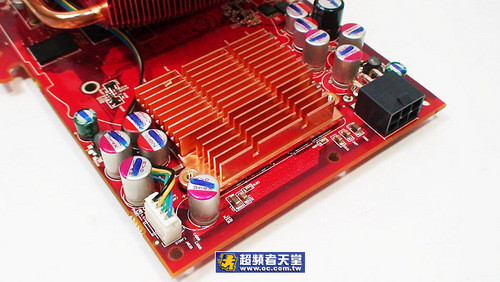

　　虽然hd4850的耗电不如hd4870来的高，但是仍旧是要加上散热片来协助散热的，这里可以看到另外采用2颗固定螺丝固定住的金色散热片（固定锁孔位置还贴心的加上了黑色垫圈），除了具备多剖沟设计外，底部也加装有贴合性高的导热介质。

供电模块散热片

O.C Edition——超越公板的极佳性能

　　如果光只是看看外观，肯定是不过瘾的，这里当然也免不了要对这款定位超频版的hd4850来个实际的测试，测试平台的部分照旧选用了强大的Intel QX9650来作为基准，另外，也搭配上了最新版的Gigabyte EP45-Extreme这款采用p45的最新主机板，以及配合的的DDR3内存─Kingston KHX14400D3K2/2G ，硬盘则是选用超值且效能也十分不错的WD6400AAKS(640GB) ，操作系统则是采用Windows Vista Ultimate SP1；而在裸机模式下，搭配上zalman散热风扇的这款精星hd4850业主立案法团的版本可是更直接的呈现出静音效果的好坏，有关测试平台的细项如下表所示，接下来就让我们来仔细瞧瞧测试的成绩分析。

GeCube HD4850 O.C Edition非公版测试

　　直接从GPU的- Z型的侦测就可以发现到这款hd4850在频率上的设定的确是比公板的规范要高一些，公板的预设值为GPU/Memory 625/993MHz ，但是从下面的侦测图可以得知精星的设定则是分别将GPU的/记忆体拉高到GPU/Memory拉高到670/1050MHz的频率，而Pixel Fillrate与Texture Fillrate也分别从公板的10.0 GPixel/s与25.0 GTexel/s上升到10.7以及26.8 ，这对于整体效能的提升有着不容小歔的重要性。

　　除了频率的差异之外，搭上了zalman风扇也有助于整体的散热性效能，相较起原厂的风扇设计来说，在这款精星hd4850上的表现显然让核心的温度下降许多，在一般正常的使用模式下，核心温度大概以50℃作为分界，至于闲置下也让温度降至45℃左右，比起公板动辄50多度的情况来看是好上不少。（公板采用的原厂风扇，较长时间运作下，飙上60多度c的核心温度也是稀松平常的事... ）

GPU-Z截图

　　采用了55奈米制程的RV770内建了9.65亿颗的电晶体，比前一代hd3870的6.66亿颗电晶体还要多出了近3亿颗，也将近30 ％的电晶体数量，可见hd4800系列的复杂度有多高;在效能上的表现hd4850就已经十分突出了，就让我们来仔细瞧瞧效能上的表现是怎样的情况。

　　这里不得不先说一下这款超频版的特色，由于将频率上拉到670/1050MHz，因此在整体的测试数据上是比一般的标准版要高上不少，下面也特别把标准版的数据拿来对比一下，这样就更能够显现出这款产品的与众不同之处，照惯例，先看看在三dmark 06上的表现吧。

　　如果说前一版的hd3800系列可以突破万分大关就已经是个不错的成绩，那冲上12819分的hd4850 O.C更是上上之选了，对照一下数据就可以发现到，即便是标准版hd4850的也能跑出11517的分数，虽然与O.C版有约11 ％的差距，但是比起前一代的hd3870可是要高上不少。就算把分辨率开到了1920 x1200 ，再加上打开反锯齿的设定8AA＋16AF的模式，这款hd4850超频版仍有7204分的效能表现，比起标准版的6598还要高上一大截呢！而这样的成绩对于使用者来说，就算拿来应付高负载的游戏也大都可以应付自如了。

3DMark 06测试

　　把镜头转到最新的3 dmark的高度上也可以发现这款hd4850超频版的强悍之处，这里分别测试了4种模式的数据，透过QX9650，Entey模式的成绩也高达E18928 ，此时的GPU score则是有着23024的高分;而在标准的Performance模式下， hd4850超频版也有着p6733的成绩，此时的GPU score也有5857分的成绩，至于另外两个High、Extreme的表现则分别是h4169与x1934 ，整体而言也算不错的表现了。

　　事实上如果光看数据可能还没有太大的感觉，那要是对上对手的9800 GTX的， hd4850超频版的效能表现也已经相当接近了，以原先的ATI在产品的预定对手上， 9800 GTX的是要作为hd4870的对手的，不过透过hd4850的可超频性，看来极有对打9800 GTX的的实力。

3DMark Vantage

　　就4种模式下的数据表现不难发现这款hd4850超频版的表现还算是不错的，在p模式下有6733分，这对玩家来说已经是中上水准的演出了，就算调到高模式，也还有4169分的成绩，这比起标准版大约3900分的成绩来说，也算提升了不小的幅度。

3DMark Vantage测试成绩

　　除了在3DMark 06与3DMark Vantage的测试外，顺便也来瞧瞧在3dmark系列中的其他版本数据表现吧，以下也分别将3dmark 05,03的成绩一并列上，应该也有助于大家了解这款版本的实际效能表现，首先来看一下在3dmark 05上的数据。

　　为了更清楚的知道hd4850超频版在各解析度下的数据，因此这里小编从1024 x768一直到1920 x1200的4种主要解析度的设定都测试了一番，也借此可以看出调高解析度对于hd4850超频版来说会不会有太大的负担;以实测的数据来看，高达18005的分数的确让许多玩家在面对3个D游戏不用再担心了，甚至把解析度拉到1920 x1200都还是具有16062分的实力，而超频版的特质在相较于标准版的成绩之后，其实也更显的明显许多，平均都有接近一成的效能提升。

3DMark 05测试成绩

　　超频版的优势在3DMark 03下，似乎显得更突出了些，虽然标准版的效能表现已经算是不错了，但是精星hd4850 HD4850 O.C Edition的实测数据显然更漂亮些，大概与标准版的成绩差距了接近一个解析度设定，无庸置疑的，超频版的效能比起标准版可是提升不少。

3DMark 03测试成绩

　　总体来看这款精星hd4850业主立案法团版的表现，基本上比起标准版的效能可以说提高不少，这也让hd4850的Ｃ/Ｐ值显得更为突出，以目前hd4850在市场的定位来看，似乎有着极佳的性价比对于玩家的选购可能性当然是具备极大优势;另一个优点在于散热性与静音程度的提升，这在zalman风扇的加持也有正面的相关性，结合这两大优点，精星推出的这款hd4850超频版当然是玩家的超值首选之一。 小结─无法抵挡的好货： 　　HD4800的Radeon系列的推出，无疑的是ATI的的一大进步，而且是在已经推出了表现不俗的hd3800之后，有别于对手在GF9系列当中的不断换汤（不换药？）模式来说， ATI的值得给予更多的掌声鼓励，定位在评价版本的HD4850 ，除了价格一出厂就只要价199美元之外，随着厂商的非公板陆续推出，可望在价位上更接近玩家的理想价格，这一点应该再过一段时间就可以得到佐证;这款由精星推出的HD4850 O.C Edition版，除了设定在超频版本的这个特色外，搭配上zalman的强力热导管散热风扇所带来的高散热效率以及静音的功能上，无疑是令人满意的，就算想要再往上超频，也还有小幅度的空间，这对于玩家来说，算是动静皆宜的好货色。

HD4850 O.C Edition平台

　　在效能上的表现相信从上面的测试就已经可以得知这款版本的优异之处，而这样的设计让人最感到高兴的，莫过于不用再担心机箱内的温度会直线飙升了，虽然加装了zalman风扇比起公板卡要多占了一个插槽位置，但是以其他的优点相信可以令人忽视掉这个无伤大雅的小地方。

ATI杀手级产品Radeon HD4850

　　最近显示卡市场可以说是相当的火热，除了NV公司阵营推出了GT200系列的GTX280/260外，连带的也推出了几款GeForce9800系列的新款，包括了9800 GTX的+以及新出炉的9800 GT的等，这对于一向打着强调物廉价美的的ATI来说，当然不可能让NV公司专美于前，新版核心RV770架构搭载了最新的55nm制程技术，新登场的的Radeon HD4000系列可以说来势汹汹，而率先登场的HD4850与HD4870更是突破原有HD3870的性能范畴，直接再跃上一个大台阶，甚至对打于对手的新产品也一点都不手软，堪称ATI的最新一代的杀手级武器。

　　以刚出炉的HD4850与大哥HD4870这两款版本来看， HD4850无疑的取代了原有的HD3850的地位，而HD4870则是取代HD3870的位子，同样的，在价位上HD4850肯定是超值多了，更何况在原厂在价格上身段放的很软，仅199美元的价格直接掀翻了原有同阶层价位的其他版本，而HD4850的突出效能也即将替ATI的打下新的一片江山。

GeCube HD4850 O.C Edition非公版测试
GeCube HD4850 显卡

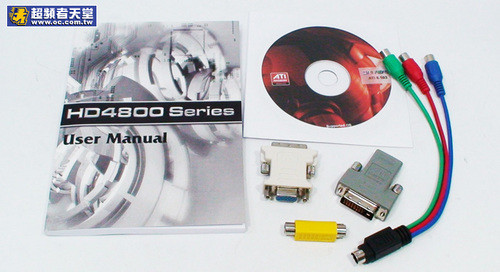

　　GeCube精星科技，一向是ATI的的忠实伙伴，而且推出的每一款版本都相当的用心，除了后续有原厂版本之外，精星每每都加入了厂商端的一些巧思，试图打造出最适合玩家选用的产品，当然这一点在最新的的Radeon HD4000系列上面也是秉持着相同的模式；有别于公板标准的设计，精星推出了的Radeon HD4850业主立案法团版，除了将记忆体加大到的GDDR3 512MB的外，搭配的散热风扇则是采用了韩国知名品牌zalman的产品，虽然多占了一个插槽的空间，不过整体的散热性与静音程度比起原本的公板设计可是好上许多。

　　这款HD4850采用的是RV770核心，基于55纳米，支持Shader Model 4.1/directx 10.1， PCI - Express 2.0 ， uvd 2 ， HDCP的/ HDMI接口， crossfirex技术...等，而由于标示为超频版，因此在频率的部分也相对要比公板高些，核心/显存预设为670/1050MHz，精星也给予了这款版本的GC - zhd485pg3 - E3展的型号，开头的z也代表是采用zalman风扇的版本。

GeCube HD4850 显卡

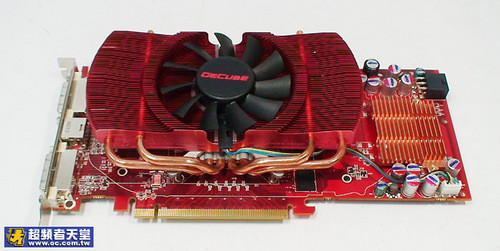

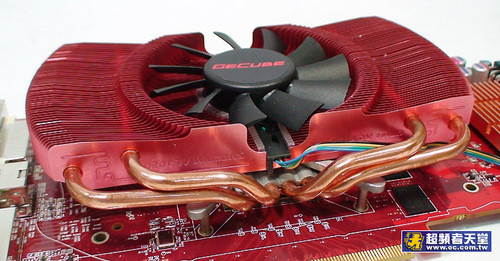

　　从正面不难看出这款搭载了zalman散热风扇的HD4850是蛮雄伟的，从底部窜升的4根热导管也不是摆着好看的，直接贯穿红色散热鳍片的热导管可以说兼负了极大的任务，也是zalman这款散热器可以发挥高效能的原因之一，而中间的大风扇则是嵌在鳍片的中间，除了有效的协助中央核心与旁边的散热外，位于鳍片底下的的GDDR3颗粒也直接成为受风面，就算没贴散热片也可以很凉快。

GeCube HD4850 显卡

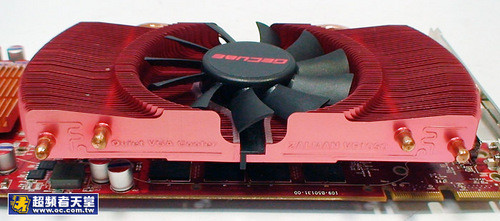

　　绝对不用担心大家不知道这组红色的散热片是zalman推出的，看看前后面的鳍片，上头直接打上zalman字样，有了zalman的帮助，散热问题当然就解决了。

GeCube HD4850 显卡散热器

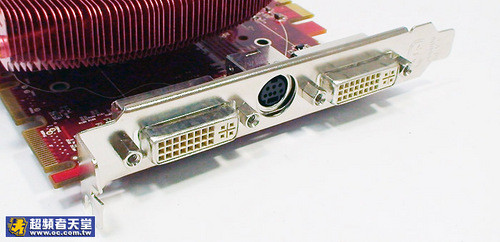

　　前端的接口可以看到提供有2组DVI接口以及1组s端子，这对于玩家来说应该是十分足够使用的。而且有一个小地方也因为采用了zalman风扇有了改善，原本在前端的位置大概就是公板卡的散热气出风口，其实这位置还蛮烫的，改成了zalman风扇之后倒是不会出现热烫的情况，虽然多占了一个插槽空间，但是基本上只采用一张显示卡的使用下，并不会有太大的影响。

GeCube HD4850 显卡接口

　　尾端PWM的位置还是要照顾一下的，虽然沒有公板散热器的一体连接，但是GeCube还是在这个位置额外加了一整片大的散热鳍片來帮助散热，这个位置也可以看到额外需要接上12V的6-Pin插孔。

GeCube HD4850供电部分

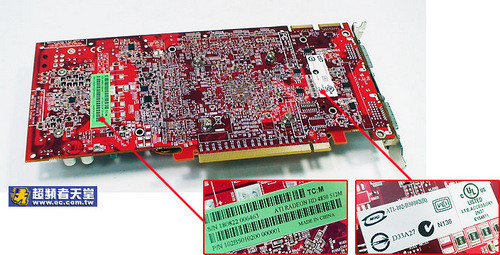

　　翻过来看一下背面可以发现到，有别于公板的设计因为外加了散热风扇的缘故导致一堆固定螺丝的景像，在精星这款版本上则是只有6颗螺丝（ 4颗固定核心， 2颗PWM输出），从背面的标示贴纸也可以看到的确是打上的ATI Radeon hd4850 512M字样，当然还有一些安规的标示也在上头。另外，虽然是采用了zalman的特殊散热风扇，这款精星hd4850采用的还是标准的b501 PCB布局。

PCB背板
