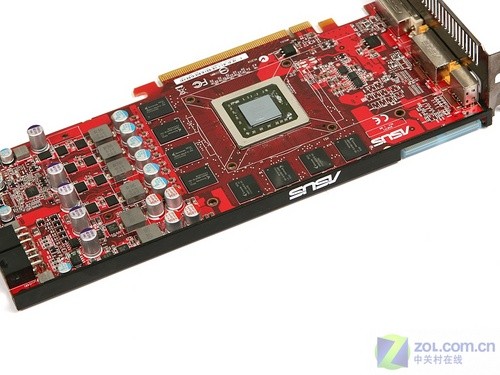

华硕4870显卡详解

　　接下来，我们着重来看看这款显卡同其它产品有着哪些地方的不同。以此来进一步的增进我们对其的了解。

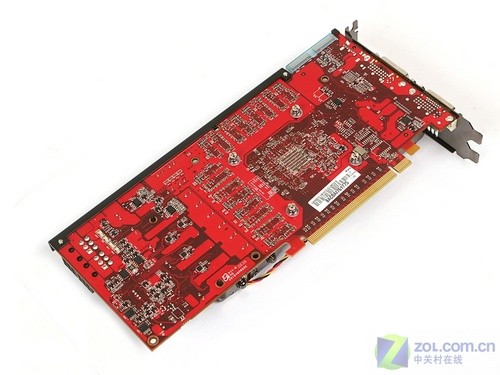

显卡PCB背面

　　前面我们也说到了，这款产品采用了非公版设计，这一点从我们从显卡的用料及供电系统可以很明显的分辨出来。不过，这款产品依旧保持了优质的做工。其显卡的PCB背面，大量的元器件使用保证了显卡的稳定行，其次显卡的布线采用了大量的蛇形走线设计，增强了电器性能及抗干扰能力，特别是在显卡的输出端，完整的滤波电路保证了其出色的信号输出。

显卡PCB金属条

　　由于HD4870的PCB板型较长，因此难免会在长期的使用过程中造成PCB的弯曲及变形。从而影响产品的稳定性。Asus为这款显卡加装了PCB金属固定条，防止了PCB变形，由此可以看出Asus在细节之处的用心。

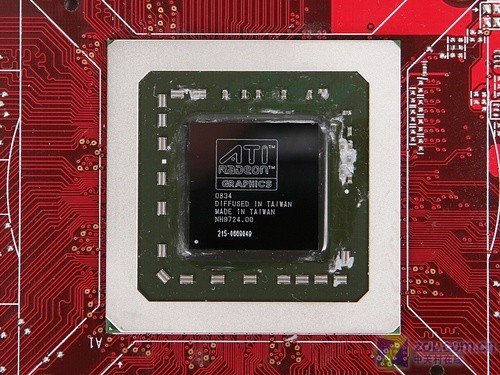

显卡核心

　 　RV770由台积电以55nm工艺制造，晶体管数目9.56亿、核心表面积260平方毫米，在Radeon HD 4870的750MHz频率设定上，它需要比较强力的散热器来进行散热。RV770的其他特点还有内置256bit位宽的内存控制器及符合PCI Express 2.0规范的I/O接口，其800个流处理器和整个GPU运行频率同步。RV770也内置了符合HD Audio规格的音频逻辑，可以直接输出完整的HDMI信号。

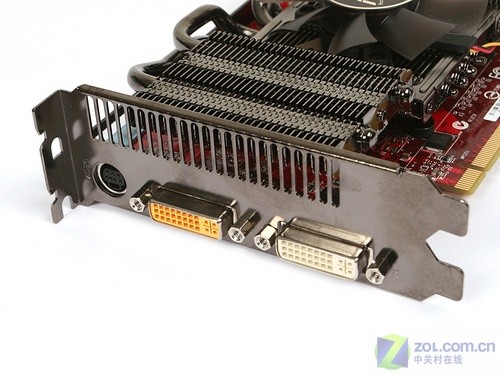

显卡接口

　　这款产品采用了双DVI+S-Video的输出接口设计，保证了用户大部分应用的需求。同时显卡还附赠了多款接口转接头，用户更具需求也可以轻松的组建高清影音平台。
