明星编辑不得不说在10月显卡新品发布前，NVIDIA的GeForce GTX 285仍然是单芯显卡的最强者。虽然有种独孤求败的感觉，但是很多品牌厂商针对其做了进一步优化和高效设计，让其高处不胜寒。例如本文的主角技嘉GeForce GTX 285 2GB版，相对公版产品其不仅拥有更高的频率，还拥有傲人翻倍的显存容量，同时由技嘉主板延伸过来的2倍铜技术也在其中。
笔者不得不承认，这种超高性能产品的用户群非常小众，但如何让用户能够更容易的接受该款产品性能、做工以及不被“誉为”枪文，笔者陷入深深思考。最终得出，产品的理论性能测试固然重要，但是结合用户的需求更佳。
还记得笔者在前几天写的《破解攒机迷信 测试验证双显卡能不能买?》文章吧，当时针对等价位的单双卡进行了谁更具性价比的测试，更多的读者更佳偏爱升级单卡。那在此，笔者何不就这一问题继续深入讨论，如果你使用的一套现有主流平台直接升级顶级显卡，是否会有较大瓶颈呢？
结论固然重要，但是在正式测试前，先让我们了解一下技嘉非公版GeForce GTX 285 2GB的做工、用料及特色。

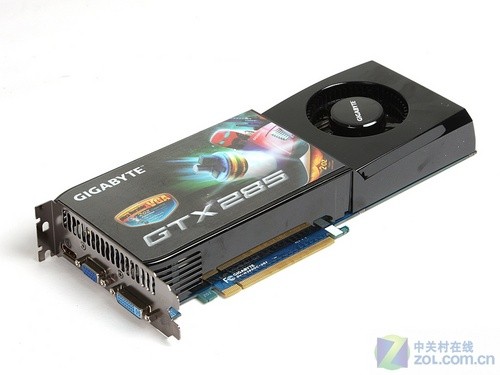

技嘉GeForce GTX 285 2GB
技嘉非公版GeForce GTX 285 2GB，从外观来看与公版保持一致，唯一所谓的区别就是产品风扇上醒目的技嘉Logo。
技嘉GeForce GTX 285 2GB PCB特写
该款非公版采用了技嘉标志性的蓝色设计，通过PCB设计我们能够看出其是基于公版P892开发，单面采用16颗显存。而且值得一提的是，在PCB用料做工上其使用了2倍铜技术，不仅大幅增加了产品稳定性，还增加了产品散热效能。

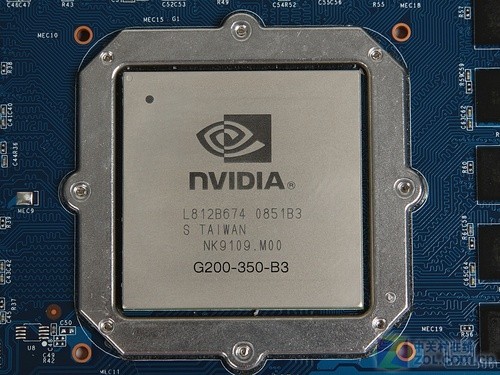

标配G200-350-B3核心
技嘉GeForce GTX 285 2GB标配一颗55nm工艺制程的G200-350-B3核心，该款核心是NVIDIA为GeForce GTX 285量身定做，其拥有240流处理器、32光栅处理器和512bit显存控制器。G200-350-B3基于NVIDIA的CUDA架构设计，能够充分利用流处理器的并行计算能力，在并行计算和PhysX等非3D计算中如鱼得水，而技嘉这款最高规格的GeForce GTX 285更是能够将上述特性发挥的淋漓尽致。

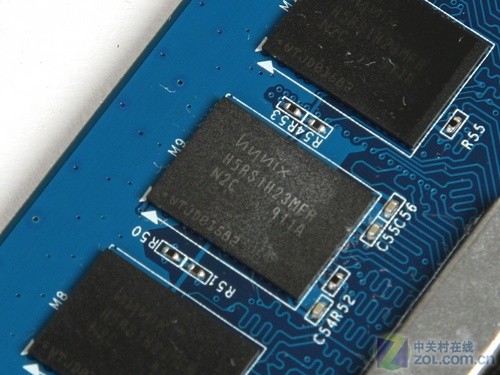

搭载16颗hynix H5RS1H23MFR N2C颗粒
技嘉GeForce GTX 285 2GB标配了16颗规格为32M*32bit的hynix H5RS1H23MFR N2C颗粒，构成了512bit/2048MB的组合。该款显存是hynix GDDR3系列产品中的次顶级型号，N2C代表该产品为0.8ns，理论极限频率味2400MHz。

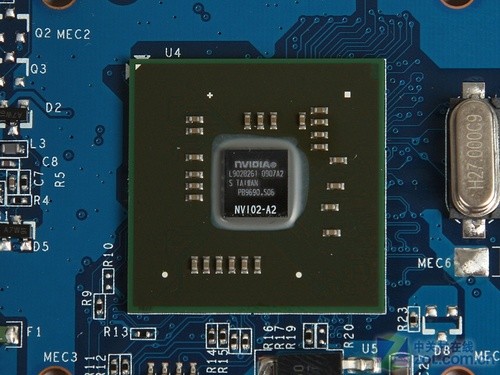

GPU协处理器——NVIO2
作为G200-350-B3核心的辅助芯片——NVIO2，它负责统筹GT200的信号输出，这款芯片内置2个400MHz的RAMDAC、两个Dual Link规格的TDMS和HDCP，支持显卡输出10bit色彩。
供电采用6+2相设计
显卡采用了6+2相供电模组设计，每相供电均采用屏蔽式电感和固态电容的组合，为了满足显卡的供电需求，显卡还搭配了两个6pin外接供电。
一体化设计的散热器
产品标配散热器是延续公版P892标配产品改良，同样采用了一体化散热设计，同时针对不同的电气件位置重新设计的散热器吸热底。
丰富的视频信号输出接口
该款非公版标配的视频接口非常丰富，采用了HDMI + DVI + D-Sub组合，能够满足绝大部分用户所需，尤其是HDMI接口的引入，能够满足高清用户的单线缆影音混合型号输出需求。
