大家来找茬 PCB细节对比

大家来找茬 PCB细节对比

        下面我们对比蓝宝石HD5970 4GB版和公版Radeon HD 5970的PCB，其实在对比之前我们已经知道蓝宝石HD5970 4GB版是在公版PCB上开发而来，最主要的区别就是显存位有公版的16颗激增到32颗。

PCB正面对比

PCB背面对比

       通过PCB的正反对比我们能够看出，除了显存位和PCB颜色之外很难看出其他区别。

蓝宝石HD5970 4GB版 核心/显存位置设计

公版Radeon HD 5970 核心/显存位置设计

       由于采用相同的公版PCB设计，所以核心、显存、PLX和供电等功能电气件布局均相同。

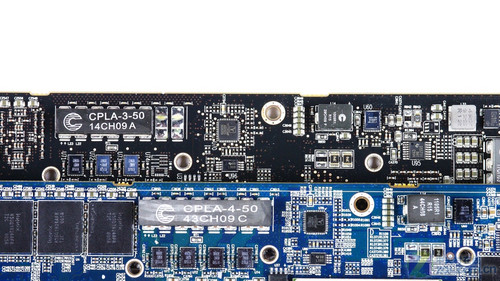

供电设计对比

供电设计对比

         对比两款PCB的供电模组能够了解到，每颗GPU的核心供电均有3相升级为4相，而且可以看到公版Radeon HD 5970其实是预留4相供电设计的，但预存留一相，而在蓝宝石HD5970 4GB版上补全。

外接供电接口对比

         随着供电模组的增加、供电需求的增加，蓝宝石HD5970 4GB版由公版的8Pin+6Pin外接供电升级为双8Pin外接供电。
