GTX460游戏高手供电解析

    ● GTX460游戏高手供电解析

    在以前的相关介绍中，我们详细介绍了盈通GTX460游戏高手在产品供电模组上的设计，至于是否豪华想必用户看完6+1项的设计、看完供电模组的用料、看到两颗顶级Proadlizer去耦电容的使用，肯定不会质疑。

    不过盈通GTX460游戏高手这样的供电设计究竟会带来实质上的改善吗？相比公版的3+1相设计及用料会有提升吗？是画蛇添足、还是用之有道，本文将会揭开所有谜团。

公版GeForce GTX 460供电模组设计

        GeForce GTX 460公版的P1040 PCB采用3+1相供电设计，每相供电均使用1颗屏蔽式电感、两个固态电容和3个Mosfet的组合。

    超频时的电压对功耗的影响堪称恐怖。在实际测试中，当电压加到1.1v，核心频率达到900MHz时，功耗达到了 270W——比标准频率、电压下的175W 增加了约100瓦。在这种情况下，公版的三相供电、普通加强版本GTX 460的四相供电都是不能满足需求的。

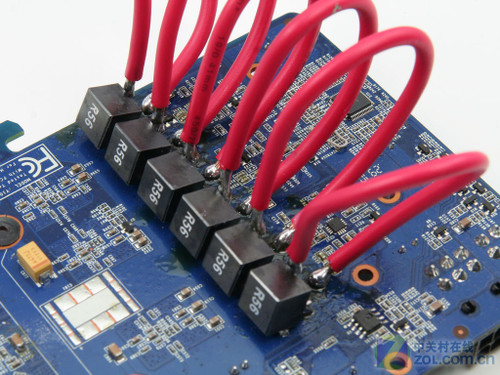

盈通GTX460游戏高手六相核心供电待测区

    极限状态下的270W显卡功耗，至少需要大约180A左右的核心电流，公版需要每相供电负载60A，远远超出其本身供电的负载能力，四相供电的显卡每相负载也高达45～50A，也超出供电每相40A的负载极限。

    对于现在市场上某些产品的八项甚至更多项供电系统，盈通坚持认为六相供电能力已经超出了核心超频上限，再往上就对核心供电意义不大了。非要做八相供电只会让客户付出不必要的成本，而对产品的性能表现没有任何意义。

盈通GTX460游戏高手供电模组设计

        而盈通GTX460游戏高手方面，同样是屏蔽式电感、固态电容和每相三颗“八爪鱼”式Mosfet，不过在数量上盈通GTX460游戏高手为6+1相设计，即盈通GTX460游戏高手核心供电位公版产品的2倍。

        我们通过简单的数学计算，从字面了解上可以认为盈通GTX460游戏高手的每相供电模组负载电流将会降低一半。这样的好处是滤波效果好、供电模组负载低、发热量低。

    在往期《去耦电容华丽助阵 非公GTX460供电详解》文章中，我们已经介绍过在盈通GTX460游戏高手产品中，使用了两颗NCC（NIPPON CHEMI-CON）生产的Proadlizer去耦电容。

        Proadlizer去耦电容素有电容界的奢侈品，早期只有在军工、航天或精密仪器中才会使用，而盈通将其引入到消费级显卡中，可见盈通对产品品质的追求，同时也是对消费者的重视。

顶级Proadlizer去耦电容

        Proadlizer去耦电容具备超低ESR（等效电阻）和超低阻抗的特性，在供电滤波效果上或去耦表现上突出。盈通GTX460游戏高手的2颗Proadlizer去耦电容位于PCB背面GPU位两侧。

        这样的设计的目的是让6相核心供电先锋滤波，输出的电流在显卡PCB中必然还会经过二次微弱干扰，此时位于核心两侧的Proadlizer去耦电容开始产生作用进一步滤波，从而令核心获得更佳纯净的电流。
