秉承Ti系荣耀的GTX560Ti从发布以后,得到了无数玩家的钟爱与推崇。作为英伟达在2011年首发的一款重量级显卡产品,将接替上一代GeForce GTX 470显卡阻击敌手中高端卡的重大使命。GTX560Ti显卡所表现出来的强大实力:默认频率下即可全面压制HD6870、高频下可“空袭”HD6950,可以说自从GTX560Ti显卡表现出这样一种可以对A卡产品进行“上下兼顾打击”的独特战斗优势,所以显卡厂商对GTX560Ti的研发和推广也是不遗余力,市场上可见的大部分GTX560Ti均为非公版设计的显卡产品。然而稍稍遗憾的是公版的GTX560Ti在供电设计上仅为单薄的4+1相设计,这对爱好超频和玩高清3D游戏的玩家以及“V5哥”来说似乎“口味有点淡”,还好市售的非公版GTX560Ti显卡在供电设计上都进行了加强设计,那么今天就请跟随V5哥一起来纵览一些市售的13款GTX560Ti显卡的供电设计,给力不给力,V5哥帮你分析点评,看谁家的GTX560Ti显卡供电更威猛。
GeForce GTX 560Ti
让我们首先来了解一下公版GeForce GTX 560Ti显卡的供电设计如何。
GeForce GTX 560 Ti PCB正反面特写
在核心架构上具备了完整8组SM的GF114架构,加上更高的默认频率,必然对显卡供电提出了更高的要求。相比公版GTX460显卡的3+1相供电,GeForce GTX 560 Ti提升至4+1相核心显存分离式供电,还是有了一定的进步。日系全固态电容、内阻更低的8脚MOS管,并且用料与数量上均比GTX460有了一定程度的提升,但对于超频玩家来说,还是不够太给力。
安森美的NCP 5388 PWM IC芯片
13款GTX560Ti显卡 列表
GTX560Ti显卡型号(按显卡品牌首字母顺序排序)
官方报价
ASUS 华硕ENGTX560 Ti DCII/2DI/1GD5
2299 元
ASL 翔升 GTX560Ti 金刚版 1G D5
1999 元
Colorful 七彩虹iGame560TI 烈焰战神-X D5 1024M
2099 元
GALAXY 影驰 GTX560 Ti HOF
2499 元
GIGABYTE 技嘉GV-N560SO-1GI
2399 元
Gainward 耕昇 GTX560 Ti 关羽版
1999 元
Inno3D Inno3D GTX 560 Ti 冰龙版
1999 元
MAXSUN 铭瑄 GTX560Ti 终结者
2299元
MSI 微星N560GTX-Ti Twin Frozr II
即将上市
MACY 铭鑫视界风GTX560Ti-1GBD5 靓彩版
1599 元
ONDA 昂达GTX560Ti神戈
1999 元
YESTON 盈通GTX560Ti-1024GD5游戏高手
1999元
ZOTAC 索泰GTX560Ti至尊版
即将上市
需要说明的是,本次所点评的显卡在选择标准上,均挑选的是GTX560Ti军团中各大军团较为出色的产品,而且这些显卡在供电设计上也非常之给力。文章的点评顺序按照显卡品牌英文首字母来排序。

华硕:SAP超合金供电让效能提升15%
华硕:SAP超合金供电让效能提升15%
★显卡型号:华硕ENGTX560 Ti DCII/2DI/1GD5
★显卡供电解析:供电部分采用了6+1相设计,每项配备了立式全封闭电感、固态电容和八爪鱼MOSFET。华硕ENGTX560 Ti显卡还采用华硕独家Super Alloy Power超合金供电技术,运用合金金属高导磁、耐热、抗腐蚀特性以减少功率耗损与电源流失,提升耐久性并强化散热运行。据华硕厂商资料可知,华硕GTX560 Ti让效能提升15%,有效降温35°C,并延长2.5倍的使用寿命。
华硕ENGTX560 Ti DCII/2DI/1GD5 包装盒及显卡
华硕ENGTX560 Ti DCII/2DI/1GD5 显卡正面大图
华硕ENGTX560 Ti DCII/2DI/1GD5 显卡 供电布局概览
超合金供电中的SHE芯片,也称超合金混合动力引擎,在显卡工作时实现供电智能管理
★亮点回顾:华硕为这款显卡配备了Super Alloy Power(超合金供电),而SAP实际上是一个整体供电概念。从上图可知,这个概念包括高温合金电感、超合金电容,高温合金MOS和超级混合引擎四个部分组成,不同于传统的供电模组设计,华硕超合金供电设计具备耐热,抗腐蚀,减少功率损耗,提高耐久性等特点。
●V5哥点评:用料生猛,外加SAP和SHE两大“巨星”的强势加入,不火才怪。

翔升:全密闭镍芯电感、8pin供电接口
翔升:全密闭镍芯电感、8pin供电接口
★显卡型号:翔升 GTX560Ti 金刚版 1G D5
★显卡供电解析:翔升GTX560Ti+金刚版1G D5显卡采用和公版相同为4+1相供电,对超频玩家更为实用的5相核心/显存分离式供电的设计。且显卡在供电电路上普遍配备高分子电容、全固态电容、全密闭镍芯电感、八爪鱼MOS管等极品用料,为显卡长期高频状态下的稳定运行奠定基础。
翔升 GTX560Ti 金刚版 1G D5 包装盒级显卡
翔升 GTX560Ti 金刚版 1G D5显卡 供电布局概览
uPI micro出品的uP6206AK电源管理芯片
★亮点回顾:值得注意的是原有的双6pin供电接口也更换为单8pin供电接口,这是翔升自从GTX460以来的供电接口特性。单8PIN的供电接口确实在GTX560Ti显卡中较为少见,翔升的这款显卡似乎是为数不多的一款咯。
●V5哥点评:单8PIN即可单挑群雄,以小搏大,实力不俗。

七彩虹:堪比公版GTX480的6相供电
七彩虹:堪比公版GTX480的6相供电
★显卡型号:七彩虹 iGame560Ti 烈焰战神-X D5 1024M
★供电解析:6相核心+1相显存供电,比公版卡的4+1要厚道了许多,用料方面也十分给力。CHil的CHL8266数控芯片,曾经用于公版GTX 480显卡上,最高支持六相供电电路,最大输出电流可达200A,最高电压2V,最高支持400W的GPU,应付极限超频的GTX 560 Ti已经绰绰有余。输入和输出滤波电流均采用了高品质日本化工固态电容,每项核心和显存供电均搭配一颗R30铁氧体电感,以及三颗安森美S0-8FL封装的低内阻MOSFET。背面PCB还采用了一颗nichicon(尼吉康)顶级Proadlizer去耦电容,相比普通固态电容拥有更低的内阻值以及高频能力。
七彩虹 iGame560Ti 烈焰战神-X D5 1024M 显卡包装盒及显卡
七彩虹 iGame560Ti 烈焰战神-X D5 1024M
七彩虹 iGame560Ti 烈焰战神-X D5 1024M显卡 供电布局概览
CHil的CHL8266数控芯片,曾经用于公版GTX 480显卡上,最高支持六相供电电路
nichicon(尼吉康)顶级Proadlizer去耦电容,比普通固态电容拥有更低的内阻值以及高频能力
★亮点回顾:采用公版GTX480的CHL8266数控芯片,以及nichicon(尼吉康)顶级Proadlizer去耦电容的加入都为这款大鲨鱼GTX560Ti增添了强劲的动能支持。
●V5哥点评:将GTX480的供电设计方案运用于大鲨鱼GTX560Ti显卡之上,笔者突然明白了“灵魂附体”这个词的具体含义。

耕昇:安森美PWM控制芯片+MOS管
耕昇:安森美PWM控制芯片+MOS管
★显卡型号:耕昇 GTX560Ti 关羽版
★显卡供电解析:该显卡与公版一样采用了4+1相供电设计,其中4相为GPU核心供电,1相为显存供电;每相供电均搭配1上2下共3颗Mosfet,为安森美出品的4935N和4921N Mosfet,采用SO-8封装;搭配了日科能高出品的红色FP系列固态电容。GPU核心的4相供电由PCB背部的安森美NCP5395T PWM控制芯片掌控,据官方资料显示该芯片可控制2/3/4相供电,采用内置式Driver,而且还符合Intel VR11.1规范。
耕昇 GTX560Ti 关羽版包装盒及显卡
GPU核心的4相供电由PCB背部的安森美NCP5395T PWM控制芯片掌控
★亮点回顾:安森美NCP5395T PWM控制芯片+安森美出品的4935N和4921N Mosfet,耕昇这款显卡的供电设计几乎可视为“安森美供电流派”。
●V5哥点评:安森美供电流派设计方案——简约而不简单。
影驰:全数字供电、排感、6+8PIN
★显卡型号:影驰GTX560 Ti HOF
★供电解析:GTX560 Ti HOF的霸气之处在于采用Volterra全数字供电技术,6+2相供电及全钽电容设计,其中核心供电为6相全数字供电,显存则采用2相供电。核心供电方案由VT1185M主控芯片、6颗VT1157SF从控芯片以及Bussmann CPL排感组成,每个供电环节都保持极高的开关频率,工作温度可耐200摄氏度高温,在极限超频环境下,数字供电无疑具有非常大的优势。该显卡并没有采用大部分GTX 560 Ti显卡常用的双6pin供电接口,而是改进为供电能力更强的6pin+8pin设计,让显卡运行更为稳定、超频更强劲。
影驰GTX560 Ti HOF 包装盒及显卡
影驰GTX560 Ti HOF 显卡PCB正面 供电布局概览
影驰GTX560 Ti HOF 显卡PCB背面 供电布局概览
NEC Proadlizer高速薄膜式去耦电容,拥有优秀的高频能力
影驰GTX560 HOF最值得骄傲的地方就在于采用了强劲的Volterra全数字供电方案
★亮点回顾:估计不少玩家对PCB上的那长条的排感挺有影响,那个即是Bussmann CPL排感。而且这款显卡在电容的选择上也是毫不吝惜的运用了昂贵的钽电容。经常在最高端的AMD旗舰显卡方可见到的Volterra全数字供电方案在这款显卡身上也得以运用。可以说整块显卡的供电设计堪称奢华。
●V5哥点评:全数字供电设计给你最为精准的电力供应,6+8PIN供电接口独树一帜,GTX560Ti HOF名人堂显卡——生而不凡,凡而不生。

技嘉:6+1相供电+顶级去耦电容
技嘉:6+1相供电+顶级去耦电
★显卡型号:技嘉 GV-N560SO-1GI
★供电解析:技嘉GV-N560SO-1GI采用6+1相的分离式设计,6相核心供电,1相显存供电。每相供电由一上两下的MOSFET、高质量亚铁盐芯电感和日本化工(Nippon Chemi Con)全固态电容组成。技嘉为了让这款GV-N560SO-1GI显卡达到更高频率,在显卡背面设计配备了NEC顶级Proadlizer去耦电容,超低的ESR可以有效帮助显卡提升频率。主控芯片采用了安森美产的ADP41000支持6相供电控制。此外技嘉GV-N560SO-1GI超级超频版还支持核心供电的动态调节并通过LED灯实时反映。
技嘉 GV-N560SO-1GI 包装盒及显卡
技嘉 GV-N560SO-1GI显卡PCB正面 供电布局概览
技嘉 GV-N560SO-1GI显卡PCB背面 供电布局概览
显卡背面配备了一颗顶级NEC Proadlizer去耦电容,超低的ESR可以有效帮助显卡提升频率
技嘉GV-N560SO-1GI采用6+1相的分离式设计,6相核心供电,1相显存供电
★亮点回顾:6+1相的供电设计确实特霸气,但也对起这卡1GHz的预设核心频率,顶级NEC Proadlizer去耦电容的加入让超频性能得以完美实现,而高质量亚铁盐芯电感和日本化工(Nippon Chemi Con)全固态电容的用料也从侧面折射出技嘉“堆料”功夫确实“移植”的挺到位,不过这对超频玩家来说是必须的。
●V5哥点评:有的人一直在“堆料”却总是不成功,而技嘉一“堆料”就成功,原因很简单:堆的恰到好处!——这确实是门艺术。

映众:铁素体电感+安森美PWM
映众:铁素体电感+安森美PWM
★显卡型号:映众 GTX560Ti 冰龙版
★显卡供电解析:相比公版,映众 GTX560 Ti冰龙版增强了供电用料及做工,核心与显存采用了独立的4+1供电模块,供电电路用料为铁素体电感+8脚MOS管+固态电容组合方案,比较扎实,同时也为玩家进一步深挖显卡的超频潜力打下了基础。
映众 GTX560Ti 冰龙版 包装盒及显卡
显卡供电采用了4+1相设计,每相供电均采用屏蔽式电感、固态电容和优质Mosfet的组合
安森美NCP5388 PWM IC芯片,最多支持4路供电控制,具备供电动态容差技术,令电流持续稳定输入
双6PIN供电接口
★亮点回顾:该显卡的电源控制芯片采用的是安森美NCP5388 PWM IC芯片,其具备的供电动态容差技术,让电流可以保证持续稳定的输入。铁素体电感+8脚MOS管+固态电容组合方案为玩家提供了一个相对厚道的供电解决方案。
●V5哥点评:显卡供电设计很厚道,而这款卡整体感觉也很厚实,如果说把供电比作内在品质,而外观比作外在表现,我想“内外合一”比较适合这款卡的风格。

铭鑫:4+2相供电、超薄铁素体电感
铭鑫:4+2相供电、超薄铁素体电感
★显卡型号:铭鑫 视界风GTX560Ti-1GBD5 靓彩版
★显卡供电解析:该显卡采用核心与显存独立的4+2相供电模块,并且采用意法半导体产的超薄铁素体电感、全固态电容以及LFPAK封装的“八爪鱼”MOSFET,显卡供电提供了强大的支持。
铭鑫 视界风GTX560Ti-1GBD5 靓彩版 显卡正面大图

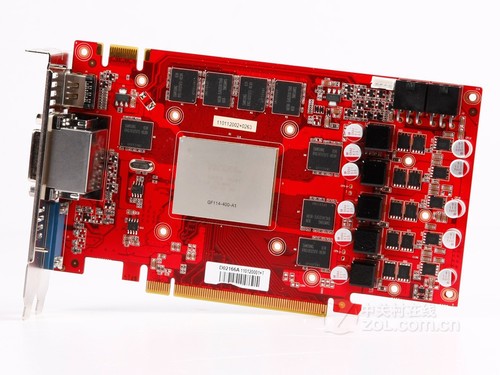

铭鑫 视界风GTX560Ti-1GBD5 靓彩版显卡 供电布局概览
uPI micro出品的uP6206AK电源管理芯片
★亮点回顾:意法半导体产的超薄铁素体电感、全固态电容以及LFPAK封装的“八爪鱼”MOSFET这个供电设计组合与这款显卡1599元的售价对比起来,至少很有超值的感觉。
●V5哥点评:不轻易出手,一出手即可一招毙命,这就是显卡界的性价比杀手级品牌——铭鑫。从这款显卡的供电设计上面可以很明显的感觉到这一理念。

铭瑄:SPEC固态电容+安森美MOS管
铭瑄:SPEC固态电容+安森美MOS管
★显卡型号:铭瑄 GTX560Ti 终结者
★显卡供电解析:铭瑄 GTX560Ti 终结者采用5相供电,2个6pin外接电源构成了铭瑄GTX560Ti终结者供电主体,用料方面一点都不含糊,不但全部采用全封闭电感以及三洋SPEC固态电容,每相供电更配置了3颗成本高昂的安森美SO-8低阻抗八脚mos管,以确保显卡供电的纯净和充足,如此强大的供电设计也为超频提供强劲支援。
铭瑄 GTX560Ti 终结者 显卡正面大图
铭瑄 GTX560Ti 终结者 显卡PCB正面 供电布局概览
铭瑄 GTX560Ti 终结者采用5相供电,双6PIN供电接口
★亮点回顾:全封闭电感+三洋SPEC固态电容,每相供电更配置了3颗成本高昂的安森美SO-8低阻抗八脚mos管,使得这款显卡在供电部分的用料方面显得给力不少。
●V5哥点评:显卡供电设计上虽然算不上“激进”,但是已经够用了——超频照样给力呗。

微星:6+1+1相供电、军规二代品质
微星:6+1+1相供电、军规二代品质
★显卡型号:微星N560GTX-Ti Twin Frozr II/OC
★显卡供电解析:微星这款显卡在供电能力上有所强化,由公版的4+1+1相提升为6+1+1相供电,所用的军规二代配件、SFC超级亚铁盐电感也要高于公版标准。所谓6+1+1相供电,可细分为一相PXEVDD供电,强化PCIE供电能力。供电主控芯片为uP6213AJ,支持3/4相供电,用以搭配三颗uP6284AD驱动IC实现等效六相供电输出。SFC超级亚铁盐电感是微星高端产品中常用的产品,相比于传统电感SFC的允许通过的电流增加了30%,电力损耗则降低10%,能加强系统可靠性,具有更低温、更小体积及极佳导热性等优点。
微星N560GTX-Ti Twin Frozr II/OC 包装盒及显卡
微星N560GTX-Ti Twin Frozr II/OC 显卡正面大图
微星N560GTX-Ti Twin Frozr II/OC 显卡供电布局概览
显卡采用6+1+1相供电,其中有一相为PXEVDD供电,强化PCIE供电能力
Hi-Cap钽电容、SFC电感、日系PSC固态电容以及SO-8封装的MOS管带来了军规二代品质
供电主控芯片为uP6213AJ,支持3/4相供电,用以搭配三颗uP6284AD驱动IC实现等效六相供电输出
★亮点回顾:6+1+1相供电、供电主控芯片为uP6213AJ、Hi-Cap代钽电容、SFC超级亚铁盐电感以及日本化工的PSC高品质固态电容等等,微星的这款显卡的供电设计较好的诠释了军规二代品质的理念。
●V5哥点评:军规标准+军规用料=军规显卡。

昂达:全钽电容、4+2相供电设计
昂达:全钽电容、4+2相供电设计
★显卡型号:昂达 GTX560Ti 神戈
★显卡供电解析:这款显卡的供电也挺奢华,一共采用了10颗贴片式固体电感,电容全部采用的是昂贵的钽电容,包括10颗小黄豆钽电容,正反面都有大量的陶瓷电容。核心供电部分拥有4相供电(每项双电感),显存拥有一相独立的供电(每项双电感)在GPU的输入和输出部分,分别采用了27颗三洋POSCAP系列钽聚合物电容和10颗Kemet T491系列钽聚合物电容,为供电电路提供源源不断的能量,漏电流(LC)为普通GTX460的14%、发热量减少45.84%。
昂达 GTX560Ti 神戈包装盒及显卡
显卡PCB背面:17颗三洋POS-CAP钽电容和大量MLCC多层陶瓷电容用作滤波去耦之用
共采用了10颗贴片式固体电感,电容全部采用的是昂贵的钽电容,包括10颗小黄豆钽电容
Kemet T491的钽电容俗称黄钽,ESR值为3mΩ,容量为100uF,设计寿命可达150万小时
GPU核心供电由Richtek公司的RT8841芯片管理,最高支持4相供电,内置两相MOS驱动IC
★亮点回顾:27颗三洋POSCAP系列钽聚合物电容和10颗Kemet T491系列钽聚合物电容,这款采用全钽电容设计的显卡在用料方面可谓很够口味。
●V5哥点评:显卡供电全钽设计——很猛很暴力。

盈通:8+1相豪华供电+核心电压可调
盈通:8+1相豪华供电+核心电压可调
★显卡型号:盈通 GTX560Ti-1024GD5游戏高手(第一版)
★显卡供电解析:供电方面采用了8+1相供电设计,其规模达为公版的2倍。背部搭配了2颗NEC Proadlizer去耦电容,去耦电容能够实现了超低ESR(等效电阻)和超低阻抗,具有优良干扰吸收性,能够得到有效的滤波或去耦性能,核心部分得到的供电电流将会更加稳定。
显卡包装盒及显卡
盈通GTX560 Ti游戏高手采用uPI-semi的uP6218AM作为供电主控芯片
DIY电压跳线开关
★亮点回顾:8+1相的供电规模实属少见,2颗NEC Proadlizer去耦电容的加入让供电电流更加稳定,DIY电压跳线开关可以方便玩家超频时自行加电压,而6+8PIN的供电接口保证了电力的稳定供给。
●V5哥点评:虽然说第2版的这款显卡在散热器方面出现了些许瑕疵,但是瑕不掩瑜,该卡在供电设计上仍然是值得称道的。

索泰:8+3相供电+第二代数字供电
索泰:8+3相供电+第二代数字供电
★显卡型号:索泰 GTX560Ti 至尊版
★显卡供电解析:该显卡为超豪华的8+3相供电设计,8相核心供电,每相采用2上2下的八爪鱼MOS,提供超过300W的电能输出,保证1GHz核心频率下对供电的极高要求。采用CHL8318 PWM组成二代数字供电,搭配全贴片日系FP电容、8爪鱼MOS,据官方资料显示具有高达85%+的转换效率。
索泰 GTX560Ti 至尊版 显卡正面大图
超豪华8+3相供电。8相核心供电,每相采用2上2下的八爪鱼MOS,提供超过300W的电能输出
而一颗价值5美元的3V 1000uF FP SuperML去耦电容则能让超频如虎添翼
背部PCB使用了多达18颗KEMET的2.5V 470uF钽聚合物电容
★亮点回顾:8+3相供电设计堪称GTX560Ti供电设计上稍有的设计方案,高达85%左右的第二代数字供电PWM为这款显卡提供了强大的电源转换效率,降低了电力损耗。而大量钽电容的加入,使得这款显卡在电流稳定性上表现的更为出色,所以超频玩家超频时也会更加轻松。3V 1000uF FP SuperML去耦电容也很有让人眼前一亮的感觉。
●V5哥点评:8+3相供电堪称无可匹敌,大量钽电容+第二代数字供电PWM+SuperML去耦电容等在用料上凸显霸气二字。
总结:GTX560Ti威猛供电设计评选
进过了全面详细的介绍和PK,再征得了显卡V5哥的一致同意之后,最终觉得给以下GTX560Ti显卡予以“封号”,名单如下(同级别先后顺序依然按照首字母排序):
★GTX560Ti供电设计 “初级威猛先生”:
Gainward 耕昇 GTX560 Ti 关羽版
Inno3D Inno3D GTX 560 Ti 冰龙版
MACY 铭鑫视界风GTX560Ti-1GBD5 靓彩版
MAXSUN 铭瑄 GTX560Ti 终结者
★★GTX560Ti供电设计 “中级威猛先生”:
ASL 翔升 GTX560Ti 金刚版 1G D5
Colorful 七彩虹iGame560TI 烈焰战神-X D5 1024M
GIGABYTE 技嘉GV-N560SO-1GI
MSI 微星N560GTX-Ti Twin Frozr II
YESTON 盈通GTX560Ti-1024GD5游戏高手(第一版)
★★★GTX560Ti供电设计 “高级威猛先生”:
ASUS 华硕ENGTX560 Ti DCII/2DI/1GD5
GALAXY 影驰 GTX560 Ti HOF
ZOTAC 索泰GTX560Ti至尊版
最后需要说明的是:以上给出的分类名单参考了显卡的品牌、价格、用料等相关因素的综合考虑,以及V5哥本人的主观评价,故以上分类推荐仅供玩家参考。
