让专业卡下岗 N卡单显卡组建四屏实战

　　● 准专业多屏卡诞生

　　专业显卡构建多屏扩展并不是什么新鲜技术，传统的执行方案是通过GPU内部控制或者外接芯片，但是NVIDIA和AMD长期以来将专业卡定价极高，让很多普通用户甚至图形设计室在成本预算方面感到力不从心。很多专业展示领域如证券交易、工业控制、医学成像、教育等领域都需要进行大分辨率多屏扩展方案。

　　多屏输出无论是在AMD还是NVIDIA方面成为备受关注的话题，曾今需要专业设备辅助的多屏现在民用级显卡也能实现。不过N卡的多屏输出问题在低端显卡上始终不受重视，DIY行业一直有一个误区认为高性能显卡需要多屏输出，而普通显卡或者说性能偏低的显卡则沦为廉价品。

纳斯达克证券交易所投影环幕

　　与此同时在民用领域，多年以来屏幕由15寸不断发展到17寸、19寸、22寸甚至到现在的24寸全高清显示器，但是随着用户的要求以非正比的提高，24寸显示器已经满足不了众多高清发烧友的要求，组建多屏对于高端玩家已经变得势在必行。

编辑体验多屏扩展《尘埃3》　　

　　大多数网友认为多屏扩展需要强劲的GPU做支撑，起码我们要能在大分辨率下运行3D游戏。但是我们的思路并不是这样：看看NVIDIA的Quadro系列显卡就会明白——一款无风扇低功耗显卡实现多屏输出才是专业用户最需要看到的解决方案，除此之外强劲的GPU核心运算性能只是在不多的时候辅助输出。

　　在这一思路的基础上，北影在2011年着手开始按照NVIDIA专业卡Quadro的设计要求打造一款成熟的多屏输出显卡，终于在近期中关村在线显卡频道收到了这款产品，同期送达的还有4台AOC 2217V+显示器，这些硬件支撑让我们得以安心进行多屏展示测试，同时将多屏扩展的整体过程完整演示给读者。

北影Matrix4多屏专业显卡

　　值得一提的是北影Matrix4多屏专业显卡是唯一一款实现4路全高清输出的NVIDIA显卡，这种创新为NVIDIA产品本身弥补了多屏短板。和它功能类似的Quadro NVS440上市价格4200元，二手市场上也要将近2000元价格才能买到，而我们获得的消息是北影Matrix4多屏专业显卡价格暂定在1000元附近。

　　这款显卡无外接供电和被动散热设计，一定会让读者惊讶其如何支撑高达4屏的扩展展示，实际上其GPU核心仅是一颗代号GF218的芯片，该GPU拥有16个流处理器，图形计算性能和属中下水平，实现多屏的是PCB板卡上采用了两颗VMM1402芯片，IDT无处不在的多屏芯片方案再次让我们感受到这家公司的强大。

　　● 北影Matrix4多屏专业显卡探秘

　　接下来就让我们以多图少字的形式为大家拆解这款准专业卡，在了解到其两颗IDT输出芯片之后，北影Matrix4显卡一定还有很多值得我们发现的特色。

　　北影这款Matrix4显卡的设计实际上非常简洁明了，该显卡采用北影一惯所采用的黑色PCB设计方案，正反面各用了8颗显存颗粒，构成1GB容量的规格。

北影Matrix4显卡近照

　　在靠近输出接口的地方也有2颗芯片——IDT VMM1402；两个输出HOST分别挂接了2个DVI接口，共同组成四屏输出系统。

北影Matrix4显卡拆解

　　它采用了代号GF218的GPU，该GPU拥有16个流处理器，PCB板卡上采用了两颗VMM1402芯片，板卡上采用了大量固态电容、封闭电感、MLCC陶瓷电容、POWER PAK封装MOSFET，为显卡提供了足够的能量。


北影Matrix4显卡核心显存芯片

　　显卡核心和显存设计不是亮点，做工方面的最大特色在于大量采用的黄豆军工级别钽电容，还有陶瓷贴片电感。按理来说在一款功耗20W左右的显卡上采用如此设计完全是没有必要的，但是北影还是希望通过它们来追赶Quadro的步伐。

IDT出厂的BGA封装VMM1402芯片


IDT出厂的BGA封装VMM1402芯片

    北影Matrix4显卡上由IDT出厂的BGA封装VMM1402芯片，并配置高级Display Port电源管理芯片。每颗1402芯片都配备独立的电源、时钟发生器以及固件。

显卡输出接口DMS59

驱动程序、专业软件、DMS-59转接线

　　仔细观察北影Matrix4显卡输出接口可知其没有采用标准DVI接口，4屏输出是通过两个DMS-59图形输出接口实现的，每个DMS-59可以分出两个双通道DVI接口，这样显卡即可实现4屏输出。

　　● 北影Matrix4神秘芯片解析

　　众所周知，NVIDIA显卡并不提供原生的三屏或以上显示拓展支持，为了实现这一功能，影驰、北影、索泰等厂商采用了第三方厂商IDT提供的显示方案，其实IDT在AMD显卡中也是被广泛采用，在CISC-RISC时代和芯片巨头的大战果然为IDT积累了丰富的研发资源。

PCB前端的两颗IDT芯片

    北影Matrix4显卡上由IDT出厂的BGA封装VMM1402芯片，并配置高级Display Port电源管理芯片。每颗1402芯片都配备独立的电源、时钟发生器以及固件。

ITD在高端视频芯片方面具备优势

　　不同于传统的电平转换器解决方案，IDT VLX2000 和 VMM1402 不需要双模输入源操作，适合广泛的应用。这些转换器可以用在适配器、数字标牌显示器，或者嵌入在主板、对接站或视频开关盒中。

　　IDT 公司副总裁兼视频和显示部门总经理 Ji Park 表示：“用户需要将基于 DisplayPort 的设备连接到其现有的基于 HDMI 或 DVI 的平板显示器，而无需更换或购买昂贵的转换器。新的 IDT 解决方案提供了没有额外驱动程序的低成本转换器，使它们更易于使用。小型封装使其成为当今小型便携式设备的理想选择。此外，因为它们是自供电，所以不需要昂贵而不方便的电源适配器或板上稳压器。”

芯片工作原理解析

　　北影Matrix4 PCB上采用了二颗VMM1402芯片，而每一个VMM1402可以将一段视频输出分割成两段显示输出（可以分割为2个DVI接口或2个HDMI接口），而北影Matrix4则是采用了dms59转接头转接输出，并且每个转接线有两个DVI接口，所以总共可以生成四段的显示输出即2*2的视频输出（推荐组成田字形视频墙），而通过VMM1402分割的每一段输出均支持全高清1920*1080的分辨率。

DMS59（DualMonitor System 59）接口

　　北影Matrix4显卡板载两个QUADRO专业卡常配备的DMS59（DualMonitor System 59）接口，为高品质的输出提供了保障，采用随卡附送的MS59转接线最高支持四个屏幕，每个屏幕分辨率最高可以到Full HD的1920x1080规格，并可以组成2x2的田字型显卡墙，当采用2张Matrix时更可实现8屏幕的多屏输出，每段输出最高支持1920*1080的分率。

　　● 击败专业卡？北影Matrix4做工对比

　　无论是输出接口还是整卡布局，北影Matrix4一直在竭力让我们会想起NVIDIA经典产品Quadro NVS440显卡，这是一款2006年的专业多屏输出卡，也是让很多图形工作站倾心的产品，毕竟当时其4000元左右的售价，用做专业设计还是相对低廉的。那么预计售价1000元的北影Matrix4在这个回合有胜算吗？

　　转眼间5年过去了，4000元能买一款Geforce GTX580显卡，或者任何一款AMD Radeon HD 6000系列多屏输出游戏显卡，但是NVS440如同小钢炮一般坚实的做工，还是给我们留下深刻印象，在这个环节，我们将对比预计售价1000元的北影Matrix4和Quadro NVS440显卡做对比分析。

　　专业卡GPU核心设计

Quadro NVS440显卡

　　Quadro NVS440显卡在PCB板方面颜色上依然采用了常用的浅绿色。总体做工相当不错，元件及电容的布局方面都比较精良，而在电源线路方面也是非常的清晰。Quadro NVS440显卡为双芯片设计，其搭载两颗NVIDIA Quadro NVS 440绘图处理器(GPU)，256 MB GDDR3显示内存(每颗GPU使用128 MB)，配备两组DMS-59高密度接头。

北影Matrix4显卡

　　在核心方面北影Matrix4显然更加高端，它使用代号GF218的GPU，代号为 GT218 的绘图芯片采用全新 TSMC 40 nm制程，支援 Direct X10.1及 Shader Model 4.1。运算核心拥有 16 个流处理器、8个Texture Filtering Unit、8个Texture Addressing Unit及4个ROPs，核心频率为 589MHz，Shader频率为1402MHz，内存接口为 64Bit。显存方面其构成1GB容量，也远大于Quadro NVS440的256MB显存。

　　专业卡输出接口

    Quadro NVS440采用了2个高密度DMS-59的图形输出接口，NVS440采用了转接线的方式来输出，而NVS440通过转接线则是可以转接出4个DVI-I或是4个VGA接口，每个接口提供2048*1536的模拟信号输出或是1920*1200的数字信号输出。

北影多屏专业卡输出接口

    北影多屏专业卡同样采用了2个高密度DMS-59图形输出接口，北影多屏专业卡也是采用了转接线的方式进行输出，并且北影多屏专业同样可以转接出4个DVI-I，每个输出均同样支持1920*1200的全高清数字输出，而北影多屏专业卡则不支持模拟信号输出，但在高分辨率下，模拟信号输出作用并没有数字信号来得重要。

　　专业卡散热设计

　　Quadro NVS440则是按照常规采用了专业卡里热门的单槽被动PASSIVE静音散热设计，而NVS440高规格的做工、低功耗、以及其作用，单槽被动散热是它的最佳选择。单槽能同时插上更多的专业显卡，能同时达到更多屏的输出。

　

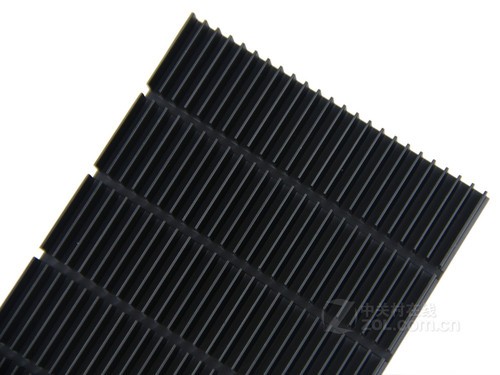

专业卡散热设计

    北影多屏专业卡散热设计与NVS440一样，同样是专业卡很常见并且很受欢迎的单槽被动PASSIVE静音散热设计，而单槽显卡更薄，可以让单主板上实现双卡、三卡甚至更多显卡的多屏同时输出，而采用了被动散热，需要确保更严格的用料以及更专业的规格以保障输出的稳定工作，故采用了专业级的DMS59接口以及昂贵的SEMTECH ESD保护电路，以达到用户更多个屏幕的同时输出，更严谨输出的需求。

　　专业显卡做工用料

    NVS440显卡为6层PCB设计，采用三洋SVP电容，显卡正面以及背面都采用了大量贴片元件，采用了1相核心供电加上1相显存宫殿组成了1+1相供电。以保障显卡长时间稳定运行的需求

北影多屏专业卡做工用料

    北影多屏专业卡采用了高端6层黑色PCB板设计，采用了1相核心供电加上1相显存供电组成了1+1相供电，板卡上拥有大量航天级别用料。封闭电感、MLCC陶瓷电容、POWER PAK封装MOSFET，在2颗IDT芯片，显存，核心，DP接口均有独立的PWM IC，并且全部采用SMT高精密贴片技术。

　　● 北影Matirx4多屏组建过程

　　随着现代的发展对视觉感受的要求越来越高，对分辨率的要求也会大大增高，而屏幕尺寸的限制则促进了多屏输出的发展。而北影Matirx4显卡推出了廉价多屏输出的Matirx4 解决方案，不仅仅让众多用户能够在最低预算下体验一把多屏输出的好处，还解决了N卡多屏输出软肋的问题。

DMS59（DualMonitor System 59）接口

　　在这个环节，我们将展示显卡DMS59接口和4台AOC 2217V+显示器的多屏组建过程。我们通过分割技术制造的多屏输出效果，让分辨率提高到了一个新的层次，在3840*2160的超高分辨率下，无论是游戏、看片、工作还是上网都非常之舒心，

显卡连接方式

　　IDT出品的VMM1402芯片. 是全球首个DisplayPort-to-Multi-Output-HDMI/DVI转换器，可以将DP/Dual-Link DVI拆分为两个单Link DVI或HDMI接口。北影使用了两颗这样的芯片将GT218的双路输出拆分为四路输出。

将显示器和DVI接口相连（从下向上1234号显示器）

　　通过显示器连接过程我们可以看出北影Matirx4 PCB上采用了二颗VMM1402芯片，而每一个VMM1402可以将一段视频输出分割成两段显示输出（可以分割为2个DVI接口或2个HDMI接口）。

驱动程序调试

驱动程序调试

驱动程序调试

操作系统调试

　　而北影Matirx4则是采用了dms59转接头转接输出，并且每个转接线有两个DVI接口,所以总共可以生成四段的显示输出即2*2的视频输出（推荐组成田字形视频墙），而通过VMM1402分割的每一段输出均支持全高清1920*1080的分辨率。

　　两个DMS59接口，搭配随卡附送的DMS59转接线最高可支持四个分辨率为1920x1080的屏幕，并可以组成2x2的田字型显示墙，最高支持3840x2160的分辨率。

　　● 选配WinSplit Revolution软件介绍

　　为了更好地配合显卡实现桌面分割和多屏输出，北影推荐我们在测试Matrix4显卡的过程中使用WinSplit Revolution软件，我们从互联网上可以下载到一个免费共享版本。

WinSplit Revolution安装界面

　　WinSplit RevolutionWinSplit Revolution能够迅速在整个屏幕缩放或安排你已开启的窗口。它透过在屏幕显示一个用於控制的弹出式视窗或快速键组合来调用。让您方便地组织您打开的窗口为平铺、缩放和布置它们，使您的桌面一直处于最好用的状态。

　　WinSplit 对于高端的高分辨率 LCD 尤其有用，因为它帮助您有效管理众多打开的窗口。例如 WinSplit 对于拥有 Dell 2407FPW 显示器的用户特别有用。就像您在下面的图所看到的，使用 WinSplit 的优势在于让您从繁琐的拖放窗口操作中解脱出来，让您使用简单的键盘热键让窗口排为配置的那样。

软件启动与设置

　　启动了以后，最简单的使用就是按住CTRL+ALT+右方数字键盘的123456789的任一个，就可以看到目前的窗口的大小在变动，123456789就是对应屏幕的方向，例如按了CTRL+ALT+4，窗口就会往左边靠，尺寸会有几个设定，如果是按CTRL+ALT+3的话，窗口则会往屏幕右下角靠齐，借着这样的热键设定，我们就可以快速的切换窗口大小，来达到快速检视设计的网页，在不同分辨率时的显示状况了。

软件设置过程

 　　在右下角工具栏可以看到小图示，在上面右键单击，可以设定一些东西，例如热键设置、布局设置、选项、是否随Windows启动等，大家可以按造自己的需求去调整，随Windows启动的部分，有颜色表示会随着Windows启动，灰色表示不会，热键的部分我保留原本的设定，没有去更动，可以点进去看看里面还有其他的热键，例如把所有窗口并排等。

　　● 普通横向多屏展示效果

　　接下来我们将通过4个AOC 2217V+显示器实现横向多屏扩展，在刚才一页我们已经展示了详细的扩展过程，接下来就是各类复杂的多屏应用。

编辑正在调试多屏扩展

编辑正在调试多屏扩展

　　使用多屏办公是一种难得的享受，尤其是对于显卡频道编辑来说。上面几项应用中，我们利用显示器高分辨率的特性进行了多屏基本展示和同步多任务运行展示，通过以上测试我们明显体会到办公效率相对于以前有了较大提升。

编辑利用多屏多任务办公

　
编辑利用多屏多任务办公

网页、目录、高清、调试同步进行

　　当然编辑提醒大家需要更高灵敏度的鼠标才能实现顺利的鼠标移动，否则完整复制分辨率6720*1050（实际扩展分辨率3360*1050）移动鼠标的确是一件费力的事情。

　　● 4屏体验一眼20年的股市行情

　　证券行业对于多屏输出应用要求较高，首先是要求高分辨率实现更长的K线图分析，其次实现对于不同股票、大盘、期指的监控，也需要打开多个窗口甚至多个软件。

小屏幕实现个股多屏效果很糟糕

　　专业证券交易过程中用几块屏幕，以及每块屏幕的用途是要交易员自己去调整的，没有硬性规定。如果拿A股来说，通常在条件允许的情况下，会有大盘信息专屏，个股及相关品种专屏，个股K线专屏。

编辑开始调试股票行情（上证指数）

　　目前大智慧、钱龙、同花顺等软件普及率较高，但是专业交易人员还是会选择更多特殊软件，它们往往具备更多的盘口信息、新闻系统、逐步成交信息、协同信息等等，这些交易系统如果在小分辨率屏幕上会非常严重地降低工作效率。

一眼看到20年上证指数起伏变化

一眼看到20年万科A起伏变化

4屏扩展分析中国石油上市以来的走势

　　由于本次测试没有使用到田字型4屏扩展支架，所以我们无法演示多窗口的证券交易软件效果，不过在未来的测试中我们非常期待大屏幕完整实现多屏效果。

　　● 多任务应用与田字组合

　　相对于静态展示北影Matrix4在普通多屏应用中的表现，我们更愿意做一些同时多线程任务执行的测试，这些尝试可以告诉我们的读者显卡如何在复杂环境中为用户提升办公效率节省操作时间。

大分辨率图片编辑

《街头霸王4》游戏与代码调试

《冰封王座》游戏与代码调试

　　除了编辑手动实现多屏之外，微软的Office 2007软件特别是PowerPoint软件对多屏环境下的编辑和演示同步操作让我们感到非常难得。下图中我们可以在演示幻灯片的过程中进行编辑工作，互不影响。

幻灯片编辑与播放同步进行

超长Excel图表演示

　　接下来我们展示的是由北影带来的图片，这些图片利用多屏支架搭建然后拍摄，北影Matrix4准专业显卡在这时显得价值更加突出。

北影准专业多屏测试

北影准专业多屏测试

北影准专业多屏测试

　　通过本次测试我们体会到多屏扩展在日常工作生活中对我们行为的改变特别是效率的提升，北影深切体会到用户的核心需求——一款无风扇低功耗显卡实现多屏输出才是专业用户最需要看到的解决方案，Matrix4应运而生。



　　● Matrix4多屏卡测试总结

　　本次对Matirx4多屏卡的测试让显卡频道几位编辑印象深刻，较为简单的驱动调试过程和无辅助软件即可实现4屏扩展让这款显卡能够轻松走入寻常用采购视线，另一方面军工级用料和专业接口完全可以比拼NVIDIA Quadro系列显卡，但是相比4000元的Quadro系列显卡，北影Matirx4可能会定价在1000元左右。

北 影 M a t r i x 4 多 屏 卡 测 试 综 述
评分项目
	产品设计
		产品定位	★★★★★
		用料品质	★★★★★
		市场定价	★★★☆☆
	性能表现
		3D性能	★☆☆☆☆
		游戏性能	★☆☆☆☆
	人性化设计
		噪音控制	★★★★★
		超频能力	-----
		接口附件	★★★★☆
		温度控制	★★★★☆
		设计细节	★★★★☆
编辑点评	总结： 充实的用料、专业但是简易的输出接口，流畅的驱动程序设置过程，完全无噪音低功耗的解决方案是本次显卡评测给我们的直观印象。北影Matrix4多屏卡犹如显卡行业的“小米”手机，正在用自己的研发实力向高端专业市场冲击。北影Matrix4多屏专业显卡是唯一一款实现4路全高清输出的NVIDIA显卡，双IDT芯片方案思路清晰，我们期待其未来更强的产品上线。
	优势： >>低功耗、低发热，芯片方案合理； >>IDT芯片无需特殊驱动支持； >>唯一一款实现4路全高清输出的NVIDIA显卡； >>产品售价暂定1000元左右，成本远低于专业卡；
	遗憾： >>3D性能较弱；
