● 索泰GTX560Ti+至尊版简单拆解

　　对于索泰至尊版显卡的简单构成，很多读者比编辑都熟练，因为索泰从2010年开始送测了大量这类高端显卡，而且其板型差距都不大，所以或多或少让用户有点审美疲劳。不过今天这款GTX560Ti+至尊版还是有明显改进的，首先就是其供电元件的使用和超频子卡的添加。

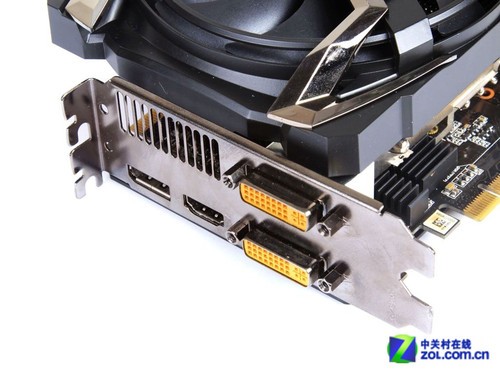

索泰GTX560Ti+至尊版显卡

　　索泰GTX560Ti+至尊版无论从PCB设计还是用料选择上都是顶级的。索泰独家研发的越肩式10"非公版PCB，在适宜PCB长度的情况下增加更多的供电电路。相比公版的PCB设计，索泰的越肩式PCB无论长度还是高度都进行了空前的扩张。

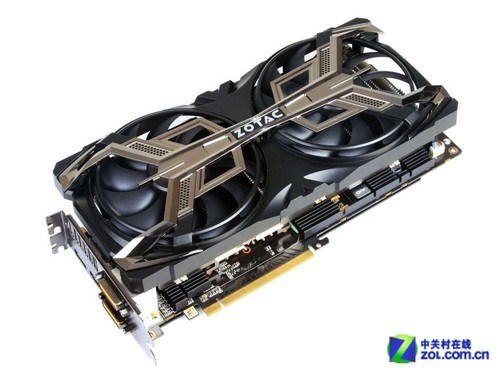

索泰GTX560Ti+至尊版显卡PCB被散热片覆盖

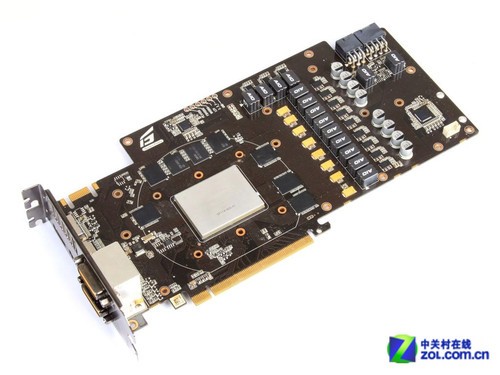

散热片取下

　　索泰GTX560Ti+至尊版显卡使用了双12CM泰坦风扇，只需很低转速即可满足散热6根6mm热管将核心热量传递到52片鳍片，散热面积高达4500cm?。这已经远超公版散热水平，自然有把握将额定频率设定在更高标准。

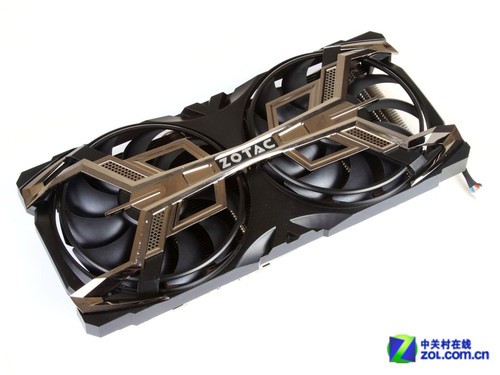

索泰GTX560Ti+至尊版散热器

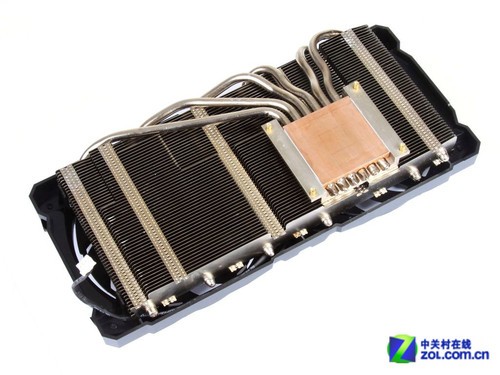

　　索泰GTX560Ti+至尊版散热器使用双12CM风扇，达到高效能低噪音特性。鳍片和热管全镀镍，在避免氧化的同时对外观有一定提升作用。需要我们注意的是5MM光滑铜底搭配6根6MM热管可以承载最大300W热负载，GF114芯片即使达到1GHz额定频率也完全能够驾驭。细节方面：回流焊工艺可以大幅提升热管和鳍片传递效能。


索泰GTX560Ti+至尊版显卡散热片

　　在显卡供电方面，索泰的努力煞费苦心，这种越肩式设计巧妙的利用顶部的空间，使得供电部分用料更加丰富。

显卡采用9+4项升级供电

　　显卡采用了索泰高端显卡惯用的越肩式设计，在合理控制PCB长度的同时，还能够提供足够的空间布放复杂电路。在PCB的最上端和右侧，布置着由8爪鱼高效供电元件、钽电容、磁屏电感组成的豪华供电，其中的9相是对应到核心，额外的4相对应PCI-E供电。

豪华元件再现

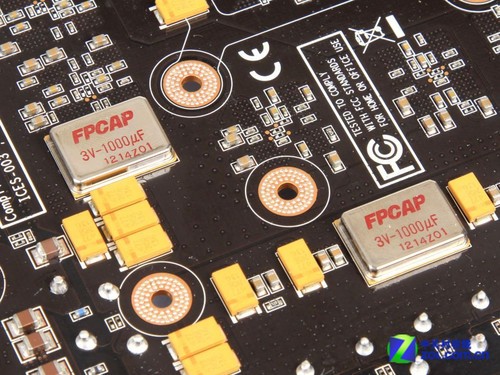

　　由于已经忘记了成本对产品的限制，索泰工程师在整卡用料方面显得更加如鱼得水，为达到玩家极限超频目标，这款显卡采用了两颗FPCAP去耦电容，规格进超NEC同类产品，达到3V 1000uF，分别针对核心和显存，极快的充放电速度和枀低的ESR，令显卡极限超频如虎添翼，超强的性能表现超过10颗普通的贴片电容。

索泰GTX560Ti+至尊版显卡
