旗舰风采 超公版设计PCB大赏

　　● 双8pin供电设计

为了保证GPU/RAM超频的可靠运行，冰酷R9-290X Hybrid的PCB设计和用料较AMD官方样板略有增强，局部用料优于后者，特别的在外部供电接口上使用了双8pin，但在安装尺寸上仍旧保持了双槽厚度。

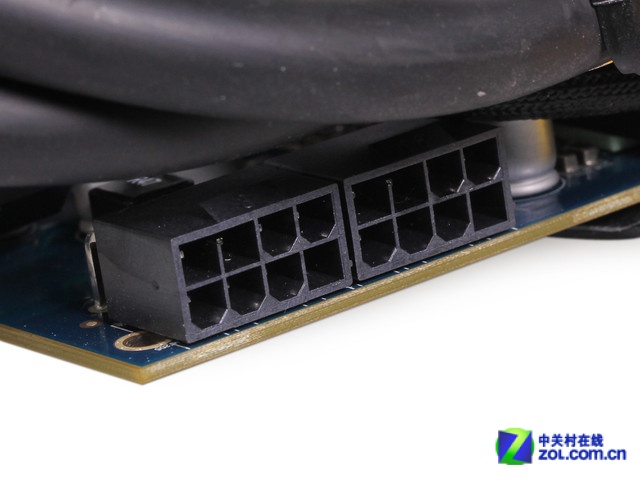

冰酷R9-290X Hybrid的外部供电接口

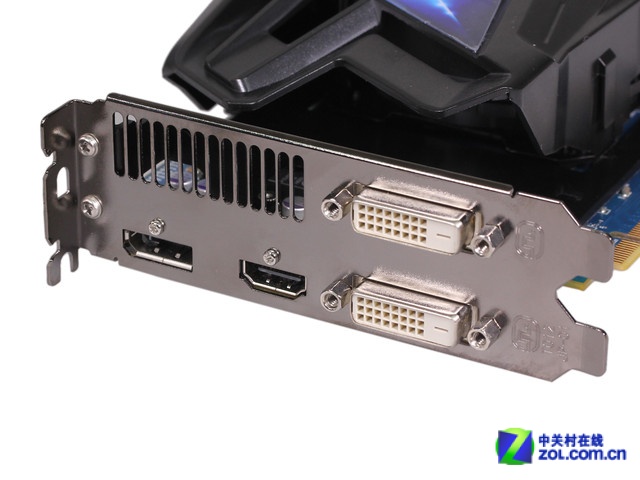

双槽I/O背板上提供双DVI-D+DP+HMDI接口配置

　　● 工艺精湛的蓝色PCB

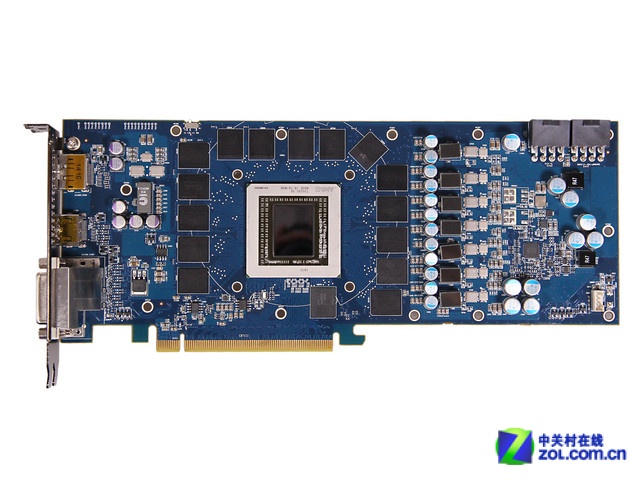

冰酷R9-290X Hybrid的PCB正面

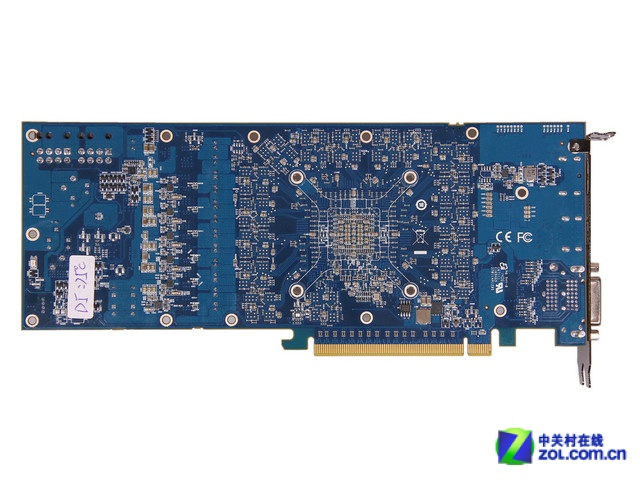

冰酷R9-290X Hybrid的PCB背面

　　● GPU芯片和显存配置

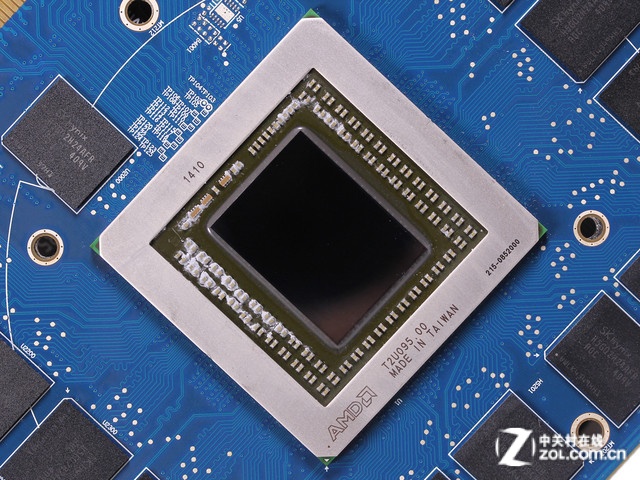

Hawaii架构Radeon R9-290X芯片

   28nm工艺制造的Hawaii架构Radeon R9-290X芯片拥有62亿晶体管，其典型硬件规格包括2816个向量着色器和64ROPs外加176个纹理单元，内存控制器位宽是512bit。R9-290X支持最新的DirectX 11.2版本。

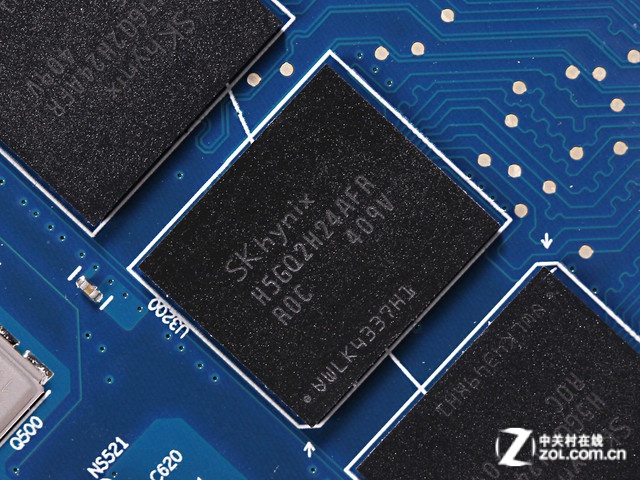

SK hynix GDDR5显存芯片

   16枚SK hynix的GDDR5内存芯片组成4GB显存容量，在512bit内存位宽和6000MHz运行频率下，它们提供高达384GB/s的带宽。

　　更多关于R9-290X的技术细节及性能分析不是本文的重点，读者可以参阅本站早先的文章《取舍的艺术 Hawaii架构R9-290X性能首测》来了解。本文将把测试重心放在水冷散热器的实际散热能力和这款顶级产品的超频能力上面。接下来我们进入产品详述。
