全新闪电真容

    MSI GTX980Ti Lightning采用基于28nm制程工艺，Maxwell架构设计的GM200图形核心。该显卡拥有2816个流处理器，96个ROPs单元和176个TMUs单元，完美支持DirectX 12游戏特效、CUDA、PhysX物理加速、SLI多卡互联等技术。

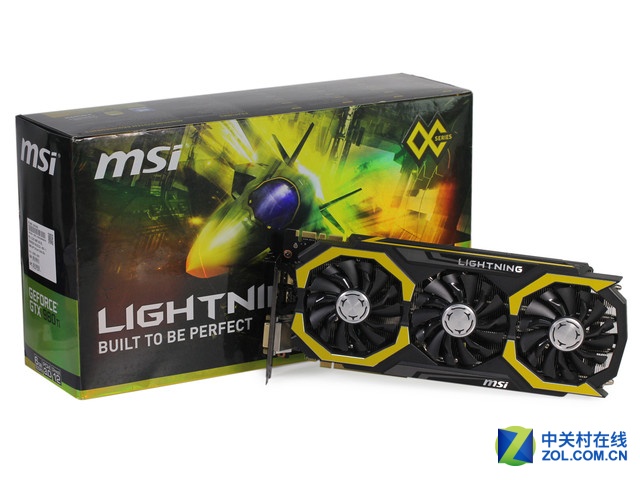

MSI GTX980Ti Lightning

MSI GTX980Ti Lightning正面拆解

MSI GTX980Ti Lightning背面拆解

    MSI GTX980Ti Lightning采用面积尺寸巨大的非公版PCB设计，供电部分采用核心与显存独立的12+3相供电方案，元器件全部采用第四代军规标准的钽电容与全铁素体封闭电感。为满足显卡的超高频稳定运行，MSI GTX980Ti Lightning使用了夸张的6+8+8pin外接供电接口，将显卡的取电能力从一般的375W提升到了450W。

图形核心

供电方案

第四代军规用料

豪华的供电模块设计

显存颗粒

外接供电

    MSI GTX980Ti Lightning搭载海力士GDDR5高速显存颗粒，显存容量6144MB，显存位宽384Bit，显存带宽288.4GB/s，显卡的默认频率为1203/7092MHz。同时，该显卡支持GPU Boost技术，核心频率可动态调节至1304MHz。

视频输出接口

    MSI GTX980Ti Lightning采用DVI+HDMI+3xDisplayPort输出组合，支持市面上绝大多数显示器的接口需要。同时该显卡支持单卡多屏技术，满足了不同用户对显卡的不同使用需要。同时，微星还提供了丰富的电压监测点以及进一步释放显卡潜能的极限超频开关，它们可以帮助职业超频玩家进一步挑战显卡的极限。
