AMD-ATI DX10 GPU技术简析

●AMD-ATI DX10 GPU技术简析

        虽然AMD-ATI的DirectX 10产品进入市场落后于NVIDIA半年之久，但是其产品的性能及关注度一再荣登榜首，例如其第一代DirectX 10显卡的Radeon HD 2600系列产品，而第二代DirectX 10产品中Radeon HD3850和Radeon HD3690再次成为用户的关注焦点。

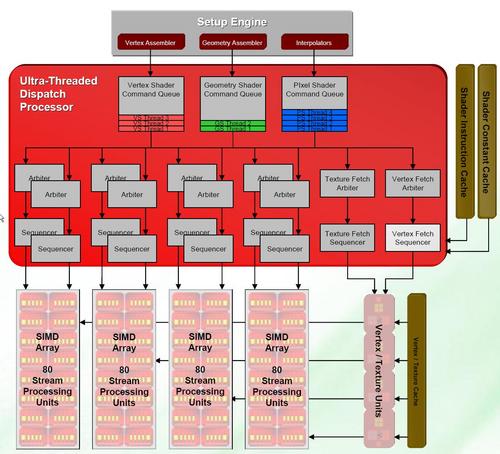

图片源自Beyond3D

        不过无论是Radeon HD2000系列还是Radeon HD3000系列，都使用了相同的基础架构。GPU的更新主要是功能扩展、制程升级和架构优化，所以此处笔者仍然使用R600的架构示意图来做进一步解释。

        DirectX 10显卡的一个标志性特征就是使用流处理器设计，也就是说GPU的Shader从技术上取消了专用着色器，取而代之的是能够胜任像素着色器、顶点着色器和几何着色器的通用着色器。R600拥有320个流处理器，而最新一代的RV670同样拥有320个流处理器，二者的重要参数规格区别是显存位宽前者拥有512bit、后者拥有256bit。

        虽然A卡目前顶级单GPU产品的流处理器数量峰值为320个，但是其却为4D+1D的5个一组向量着色器组织形式。R600的每5个流处理单元才能行使完整的ALU功能，向外部申请执行资源，也就是通常所说的SIMD（单址多发）技术。不过R6X0着色器组织形式与传统的向量着色器不同，它能够理论上实现每周期发射最多5个标量指令，形成逻辑上的1D*5着色执行模式，当然它也可以进行2D+2D+1D这样的多标量+向量指令的混合发射。

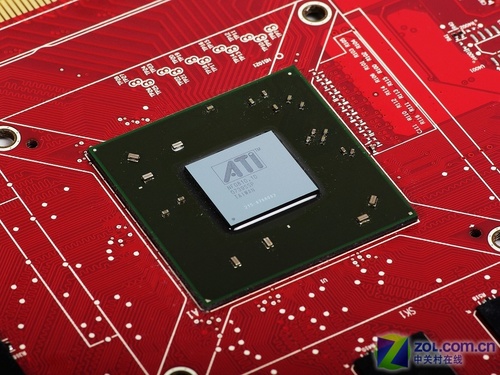

RV670核心特写

        基于RV670核心的产品目前有Radeon HD 3870 x2、Radeon HD 3870和Radeon HD 3850，分别位于AMD-ATI产品布局的高端和中高端，主要通过核心数量和频率来划分产品档次。在这一点AMD-ATI和NVIDIA的风格可谓风格迥然，因为NVIDIA的同一GPU产品是通过缩减硬件规格来划分产品档次。

        RV670使用台积电（TSMC）采用最为先进的55nm GPU制程，核心拥有6.6亿晶体管和320个流处理器。在技术规格上RV670支持微软目前最先进的DirectX 10.1 API和Shader Model 4.1，而且值得一提的是RV670的实际工作只能已经超越了原有只负责图像处理的职能，其不仅包含3D加速功能，还可以实现高清视频解码加速，并集成HD5.1声卡和HDCP Key Rom，成为名副其实的多面手。
