打破单卡六屏神话 迪兰HD7870 E6评测

    AMD在多屏幕显示领域，一直就处于领先地位，而这些成就都得益于Eyefinity（宽域）多屏输出技术，这项技术可以让我们同时使用三个以上的屏幕联合输出，并且使分辨率也达到了多个显示器叠加的效果。其基本原理是让GPU内集成六条DisplayPort输出信道，这样以来就可以让每条DisplayPort输出信道链接到一台显示器，从而实现最多六屏输出的效果。

    就在GTX660Ti发布之际，AMD将旗下的HD7000系列的价格体系做了重新调整，而我们在市场上看到，迪兰的HD7870 Eyefinity 6多屏幕卡已经降到了2599元，这款显卡的上市，真正意义上的打破了单卡实现六连屏的神话，而随卡赠送的转接线，也解决了传统市场上组建多屏的苛刻要求。

    那么这么一款六连屏的显卡，如果要是以阉割性能才能实现多屏输出的话，对于消费者来说，会有多少人选择呢？那么这款来自迪兰的HD7870 Eyefinity 6显卡，到底能不能扛起多屏游戏之王的大旗呢？还是让我们用测试数据说话吧！

》现在去显卡道转转《 | 》看看今日最新文章《

》显卡精彩美图汇总《

    为了方便，以下迪兰的HD7870 Eyefinity 6均简称为迪兰HD7870 E6，这款显卡采用了迪兰经典的黑红造型，基于AMD最新28nm制造的Pitcaim XT核心，拥有1280个流处理器。显卡板载海量2GB的GDDR5显存，位宽256bit，核心、显存默认频率高达1000MHz/4800MHz，而且还预留了很大的超频空间，可轻松超至1200/5500MHz。

迪兰HD7870 E6

    从上图可以看出，我们将迪兰HD7870 E6散热器从显卡上拆解下来之后，可以清楚了到，两侧分别使用了40片铝制散热鳍片，并且每个鳍片都由两根纯铜8m的导热管贯穿，通过这两根高效的纯铜导热管，可轻松将GPU的核心热量传导到散热鳍片，使得散热片的散热效果十分出众。在配合配合迪兰大尺寸静音风扇及上部导风罩共同组成，更具备迪兰独家的“CVVT”智能风扇调速技术，能够根据显卡工作状态以近似无极变速的形式自动调整风扇转速，达到散热、静音二者间的完美平衡。

迪兰HD7870 E6散热器正面

迪兰HD7870 E6散热器背面

迪兰HD7870 E6 PCB

显卡供电


显示核心                                显存

    供电用料方面，迪兰HD7870 E6显卡采用了双6Pin辅助供电接口、铁素体电感、日系固态电容、八爪鱼MOSFET加上5+1+1相供电配备，充分保证显卡品质及超频稳定性，为显卡提供了强劲的电力供应。


供电接口                                视频输出

    迪兰的这款显卡最大的特点就是设计有6个迷你DP输出接口，能够支持6屏幕显示(支持3x2显示模式、3+1+1+1显示模式、2x2+1+1显示模式），最高分辨率可达2560×1600接口的高规格输出方案，无论是搭建多屏平台还是高清影院都十分方便。实际上，HD7000系列显卡原本只有旗舰级的HD7970能够支持6屏幕显示,而单卡六屏的特技，在迪兰的HD7870 E6上就完全可以实现！

丰富的视频输出附件

   为了配合6屏输出，实现超大屏幕的环幕技术，迪兰在随卡的包装中，附赠4根mini DP转DP的转接线以及2根mini DP转DIV的转接线，还有一个交火桥以及驱动光盘、说明书等，完全满足不同用户的各种输出需求。

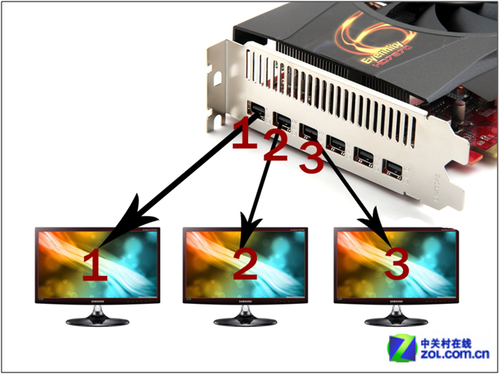

    迪兰这款显卡在搭建多屏输出平台时，也做到了简单、易用、易维护。在搭建多屏输出时，用户只需要将3台能达到同样分辨率的显示器按照显卡DP接口的顺序，实际连接即可，如下图所示：

三屏输出方法

    开机系统即可自动识别显示器数量、自适应调整好分辨率，3个屏幕均会有显示，鼠标可以在四个屏幕上越界滑行，玩家可以在3个屏幕上分别安排工作内容。

驱动设置

驱动设置

驱动设置

驱动设置

    下面我们实际操作下，将三个屏幕设置成扩展屏幕，也就是说，将三个屏幕看作一台超宽屏显示器，把输出交给咱们的迪兰HD7870 E6显卡，由这个芯片对这路信号进行拆分成三屏输出。因此显示器A、B、C事实上是被作为一个屏幕（5760x1080分辨率）来处理的，然后通过Windows上的AMD媒体中心对Eyefinity进行设置，完成3连屏的效果！

实际效果

    由上面的应用我们可以看出，迪兰HD7870 E6显卡在搭建多屏输出平台时，也做到了简单、易用、易维护，为高端个性化玩家带来了超宽视野游戏体验，在配合AMD的Eyefinity技术，整个三连屏调试过程也就10几分钟，而超大分辨率的显示效果，只能用2个字来形容“震撼”。

    在看完了3屏的组装搭建之后，接下来让我们对迪兰HD7870 E6显卡展开性能测试，在测试之前先让我们一起看看则此评测有关的平台及其方法。


理论性能测试：3DMark Series

    本次的理论测试，包括DX9的性能测试软件3DMark06、DX10的性能测试软件3DMark Vantage、还有DX11的测试软件3DMark11，分别都采用各个测试软件的内置最高档测试，相应的成绩如下：

3DMark 06

3DMark Vantage X mod

3DMark 11 X mod

    在3Dmark系列软件的跑分上，由于直接采用的原始频率的设置，所以本次的测试中，除了3DMark Vantage跑分稍微偏低之外，其他成绩还是十分不错的，以HD7870公版的标准来看，成绩还是十分不错的！

    在DX11《孤岛危机2》中，玩家将再次穿上奈米生化服，并前后分别扮演CELL与Marines两个角色，以遇袭后的纽约为游戏背景，与神秘莫测的敌人展开新一轮高科技超限科幻战。奈米生化服极大的强化了角色的能力，玩家因此具备隐形、护盾强化、速度强化、力量强化等各具趣味的特殊本领，在高精度建模、高质量贴图的虚拟场景中，手持各种高科技枪械，最终完成“拯救世界”的艰巨重任。

Crysis2

    《孤岛危机2》采用了第三代CryEngine引擎，强化了游戏贴图、人物模组、光影特效等多种游戏表现，走在了DX11游戏画质的最前沿，对玩家来说，《孤岛危机2》游戏世界绝对是一场视觉风暴。

画面设置

实际效果

    在《孤岛危机2》游戏单人模式下，我们将游戏特效全部调整成最高，选择了最后一关的场景进行测试，在这个测试场景中，我们在正式进入游戏后只按下“E”开门键，利用游戏的自动视角“观看”地图，用Fraps软件记录这段自动视角时间内的平均帧速。而结果很稳定，基本能保持在60帧的频率，结果还算满意。

    《街头霸王》由CAPCOM在我们童年时发布首部作品，最初属于电视游戏，一直伴随我们长大。如今《街头霸王4》正式登陆PC平台，使用全新3D引擎制作，由现代图形技术加入诸多特效，全方位全角度格斗令人回味无穷中又酣畅淋漓。

街头霸王4

    使用游戏自带Benchmark程序，所有参测显卡运行在DX9最高画质设定下，测试使用1920×1080分辨率，开启AA/AF。

画面设置

实际效果

    从《街头霸王4》的测试中，我们随机选取2个人物进行对战，而测试的结果也是很稳定基本能保持在60帧左右，运行也是十分的流畅！

    《上古卷轴5：天际》是Bethesda出品的史诗性奇幻风格RPG上古卷轴系列的第五部作品，新游戏在诸多方面都是似曾相识的，巨大开放式的世界，以第一人称视角作战，肉搏、魔法、潜行等这些互动系统是上古系列的不变基石。然而，有种被称作“龙吼”的新东西被引进《天际》的游戏系统中。

上古卷轴5

    在游戏中，我们将游戏特效均开最高画质，选取存档中任选一关进行测试，利用Fraps辅助记录成绩，多次测试取平均值。

实测效果

    由测试结果来看，迪兰HD7870 E6在《上古卷轴5：天际》成绩也还不错，平均帧率达到62帧左右，游戏的流畅运行是毫无疑问的，这还得益于迪兰HD7870 E6显卡的超公版的用料，使得成绩比较的稳定！

    最后我们将3连屏搭建好，并重新测试《孤岛危机2》在5760×1080分辨率下的游戏表现，游戏采CryENGINE 3引擎所制作，画面要求系统严格。

三屏实战

三屏实战

三屏实战

三屏实战

    测试结果另我们满意，基本能以49帧的频率流畅运行，画面效果十分的出众，在配上重低音音响设备，环绕的效果，绝对会让你身临其境！

    在测试之前需要说明的一点是，由于我们无法测试单张显卡的独立功耗，因此在测试中所有的功耗成绩均为整机功耗，测试频率均为默认频率。我们采用严厉的FurMark进行烤机，5分钟后记录核心满载时的温度；然后待机5分钟，在GPU-Z的Sensor功能记录此时为待机核心温度。在两个测试环境下我们都使用功耗测试仪来检测功耗，测试环境保持在室温25摄氏度。

温度测试

    迪兰HD7870 E6这款显卡，在Furmark测试中，满载温度为73度，待机温度为39度，散热效果还是十分出众的，这还得得益于迪兰的HD7870 E6的优秀的散热系统，双8mm的纯铜导热管，使得显卡不但能在待机方面保持39度的低温，并且在满载的情况下也是只有73度，这相对于一张“次旗舰”级别的显卡来说，这样的温度可以说是控制得非常出色的了。

    全文总结：迪兰的HD7870 E6显卡最大的特色在于单卡就可实现6屏幕输出，这在当下的显卡界还是十分少见，为高端个性化玩家带来了光阔的桌面空间、广阔的游戏视野，是一款有功能突破的个性化产品。此外，作为一款“次旗舰”发烧级游戏显卡，迪兰HD7870 E6将做工也比较扎实，超频后性能为玩家带来了更出色的性能，比较适合想要搭建多屏输出的发烧游戏玩家。

单卡六屏设计的Eyefinity 6系列产品，一直AMD目前独有的民用级显卡。而作为AMD的核心AIB合作伙伴——迪兰，率先在最新的7系产品中推出迪兰HD7870 E6 2G版，本文将针对这款卡的多屏拼接特性和实际性能展开测试，希望对有兴趣购买这款产品的用户起到帮助作用。
