DIY就是这么简单！航嘉一体机装机实录

       面对复杂的装机过程，许多用户会认为DIY很难。所谓术业有专攻，看似简单的设备与设备之间的插接对部分不怎么接触硬件的用户而言却是跟本不可能完成的任务。为了更好地服务这类人群，“品牌机”仍然占据不小的市场份额。但经过数年发展，品牌机价格高、配置差的缺点逐渐暴露无疑，那么是否存在既可以定制硬件，过程又不像传统DIY那样复杂的产品，它就是PIO。

       PIO，全称“Parts in One”，即可以自由组装成一体电脑的新型台式PC。它将显示器、机箱、电源、光驱等非核心硬件融为一体，用户只需购买CPU、主板、硬盘、内存等核心硬件并将其装入一体机内，就可以轻松组建一台开放式DIY PC。由此可见，PIO具有节省空间、自由配置、安装简单、随意升级等多种优势，是家庭娱乐、商务办公用户非常不错的选择。

       PIO概念最早由长城（GREAT WALL）公司提出，目前越来越多的厂商开始涉足PIO领域，逐渐研发出了许多优秀的产品，国内知名机电厂商航嘉（HuntKey）就推出了自己的PIO产品。航嘉PIO首批共有四个型号供用户选择，分别是面向家庭娱乐的HA230、HA212和面向商务办公的HA210、HB210。今天为读者带来的，就是面向家庭娱乐的两个型号之一的HA212。

航嘉HA212一体机

       航嘉HA212继承了PIO系列产品的优秀特性，包括显示器、CPU散热器、电源、DVD刻录机、扬声器、摄像头在内的多款硬件已经融入其中，用户只需购买CPU、主板、内存和硬盘，就可以轻松组建属于自己的家庭娱乐平台。而我们今天想要告诉读者的，就是组装一台航嘉PIO究竟有多简单。

》现在去显卡道转转《|》看看今日最新文章《

》显卡精彩美图汇总《

● 航嘉HA212一体机外观赏析

       航嘉HA212一体机由纯白配色、工程塑料材质打造，尺寸为560mm×400mm×80mm（不含支架），重量约9.5KG。航嘉HA212一体机搭载一块21.5英寸全高清TN材质LED液晶显示屏，分辨率为1920×1080。除此之外，USB接口、耳机/麦克风接口、DVD刻录机、摄像头等经常使用的PC部件一应俱全，“屏幕触摸”功能作为选配供有需要的用户选择。

航嘉HA212一体机

航嘉HA212一体机背面

航嘉HA212一体机左侧面

航嘉HA212一体机右侧面

航嘉HA212一体机底部

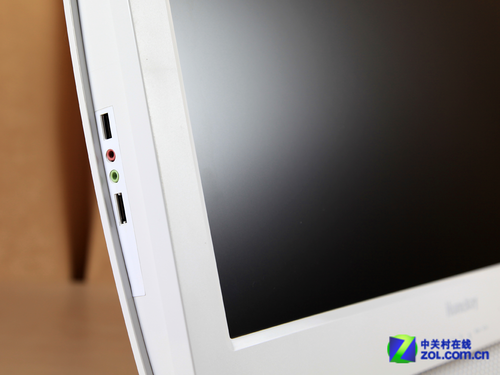

航嘉HA212一体机左侧USB、耳机、麦克风接口

航嘉HA212一体机右侧DVD刻录机

航嘉HA212铝合金可调节支架

航嘉HA212一体机顶部搭载一颗30W像素摄像头

航嘉HA212一体机顶部散热口

       航嘉HA212一体机前面板按键区操作简单，除了传统液晶显示器需要的MENU、AUTO和亮度调节键外，还加入电源键（开/关机）和声音调节键。前面板左下方设计了电源指示灯和硬盘指示灯，方便用户实时了解PC的运行状态。航嘉HA212一体机支架为铝合金材质，支持显示器前后角度调节，整机顶部、下部和后部均设计有散热口，进一步降低了小空间内部的散热压力。

● 航嘉HA212一体机拆解赏析

       用十字花螺丝刀拧开背板四围的螺丝，航嘉HA212一体机的内部结构一览无余。航嘉HA212一体机已经将非核心硬件安装完毕，包括电源、DVD刻录机、USB（支持USB 2.0）、耳机/麦克风等，仅留下相应的供电、数据插头供用户插接。其中电源的额定功率仅150W，同时要求处理器TDP≤95W，不允许安装独立显卡，进一步限制了整机的游戏性能。

航嘉HA212一体机内部结构

航嘉HA212一体机后背板

航嘉电源（额定功率150W）

航嘉HA212一体机光驱结构

航嘉HA212一体机USB、耳机、麦克风接口

航嘉HA212一体机显示器接口

       通过官方对该一体机的参数介绍我们得知，航嘉HA212一体机支持Mini-ITX主板，支持带有核芯显卡的Intel赛扬、奔腾、酷睿i3/i5/i7处理器和AMD APU。同时航嘉HA212一体机还在左下方和右下方设计了左、右声道扬声器，顶部散热口设计了灰尘过滤网，有效增加PC的使用寿命。

● 符合航嘉HA212定位的配置解析

       前面提到，受一体机内部空间影响，航嘉HA212一体机仅支持Mini-ITX主板，同时额定150W电源也就决定了用户无法使用独立显卡。不过毕竟该一体机的定位家庭娱乐，游戏性能并不是考量的重要方面。综上所述，我们为用户推荐的家庭娱乐实用配置如下表所示：

航嘉H212一体机选装配件

       处理器方面，Intel酷睿i3-4130处理器采用最新22nm Haswell架构设计，双核心、四线程，默认主频3.4GHz。该处理器融合Intel最新HD Graphics 4400高性能核芯显卡，默认频率350MHz，可动态超频至1150MHz，处理器热设计功耗（TDP）仅54W。

Intel酷睿i3-4130处理器

技嘉H81N Mini-ITX主板

       主板方面，技嘉GA-H81N采用Mini-ITX板型设计，支持Intel LGA1150接口全新Haswell架构处理器、支持双通道DDR3内存、支持PCI-E接口独立显卡，板载Realtek ALC887 8声道音效芯片、板载千兆以太网卡，SATA 3.0、SATA 2.0、mSATA、USB 3.0、USB 2.0接口一应俱全。而在视频输出方面，该主板拥有VGA、DVI和HDMI三种接口，同时支持Wi-Fi无线接口适配。

内存、硬盘

       内存、硬盘方面，内存使用目前主流的单条4GB DDR3-1600内存，用户可以根据自己的实际情况扩展；硬盘使用3.5英寸希捷1TB 7200转 SATA3.0机械硬盘，任何尺寸小于该硬盘的机械硬盘、笔记本硬盘和固态硬盘均可装入一体机内。

● 航嘉HA212一体机装机实战

       PIO一体机的优势在于，用户只需将处理器、散热器和内存插到主板上，将主板安装至一体机内，连接好相应的电源、数据线，组装工作就基本完成。关于处理器和内存的安装与传统DIY的安装方式完全一致。将主板处理器插槽的拉杆拨开，处理器两端的凹槽与主板处理器插槽的凸出部分对应后垂直装入，用力按下拉杆，处理器的安装工作就已完成。

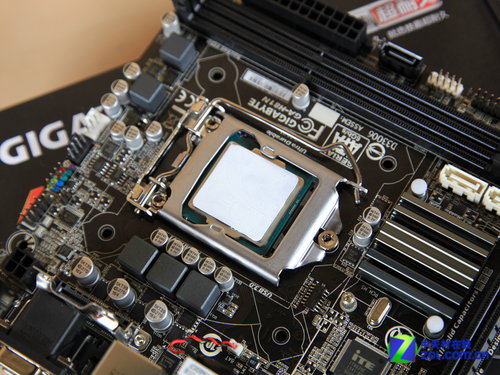

安装处理器

均匀涂抹导热硅

安装处理器散热器

安装内存

       将导热硅均匀地涂抹在处理器表面，注意不要太厚以免影响散热，将散热器四角插栓对准主板上的四个孔位，以对角的方式将插栓按压并卡在主板的孔位内，处理器散热器的安装工作也大功告成。内存安装注意将凹槽对准主板内存插槽的凸起部分，双手同时垂直按下内存两端，当听到“啪”的声音时，内存安装完毕。

安装主板I/O接口档板

将主板安装至一体机内

       在将主板安装至一体机内时，需要先将主板I/O接口档板安装至一体机内，然后将主板I/O接口部分对准档板，并将主板与一体机螺丝冒的螺丝孔位对齐，用螺丝将主板与一体机固定，主板的安装工作基本完成。

航嘉HA212一体机专用3.5英寸硬盘支架

用螺丝将硬盘与支架固定

将硬盘固定在一体机内

连接主板供电

连接开/关机、LED灯跳线

连接SATA硬盘数据线

连接显示器视频输出接口

航嘉HA212一体机安装大功告成

       一体机为3.5英寸硬盘准备了专用的硬盘支架，用螺丝将硬盘与支架固定后，将硬盘放至在一体机内部的相应位置上，同样用螺丝将硬盘与一体机固定，硬盘的安装工作也基本完成。最后将电源的供电接口、CPU辅助供电接口、开/关/LED灯跳线、外接USB数据线、SATA数据线、硬盘电源线等插入相应接口内，并将显示器视频线插至主板I/O接口中的VGA插口上，盖上一体机后背板，航嘉HA212一体机的硬件安装工作彻底完成，这要比传统DIY PC的安装环节简单得多。

● 航嘉HA212一体机性能测试

       从外观上看，航嘉HA212 PIO一体机与传统品牌一体机并无明显区别，但航嘉HA212 PIO一体机内部核心硬件全是根据我们的实际需要单独选择，同时日后升级也更加方便，相比品牌一体机拥有更加出色的性价比优势。通过硬件检测工具可以看出，航嘉HA212一体机仅起到了“外壳”的作用，其核心硬件显示与传统DIY PC完全相同，我们可以把它形容成是一台更加节省空间的DIY PC。

硬件检测

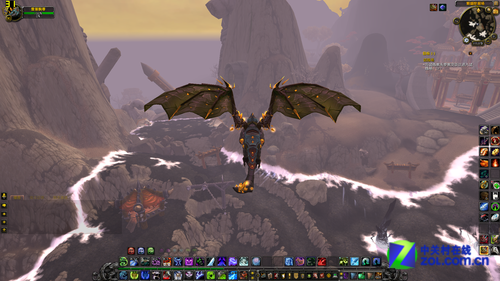

《魔兽世界》游戏测试

魔兽世界游戏测试

4K分辨率片源CPU占用情况

       通过网络游戏《魔兽世界：熊猫人之谜》测试可以看出，在1920×1080分辨率、中特效环境下，Intel酷睿i3-4130处理器融合的HD Graphice 4400核芯显卡可以流畅地运行该游戏；同时通过4K分辨率片源测试可以看出，在运行4K片源时，处理器的占用率并不高，这样一套配置完全可以满足家庭用户高清娱乐的日常需要。

航嘉HA212 PIO一体机

● 全文总结：航嘉PIO——家庭娱乐和商务办公的不错选择

       至此，航嘉HA212 PIO一体机的组装和测试工作就基本告一段落。PIO一体机不仅拥有与传统DIY相同的硬件配置，还拥有比传统DIY更简单的安装方式，更重要的是拥有比品牌一体机更好的性价比优势。可以说浑身充满“定制”色彩的PIO一体机，的确是家庭娱乐和商务办公用户的不错选择。
