盈通R9 290 4096GD5 游戏高手PA拆解赏析

    一张显卡到底如何从显卡PCB上的构造我们也能看出一二，下面我们就来看看这款显卡的工业设计到底如何。

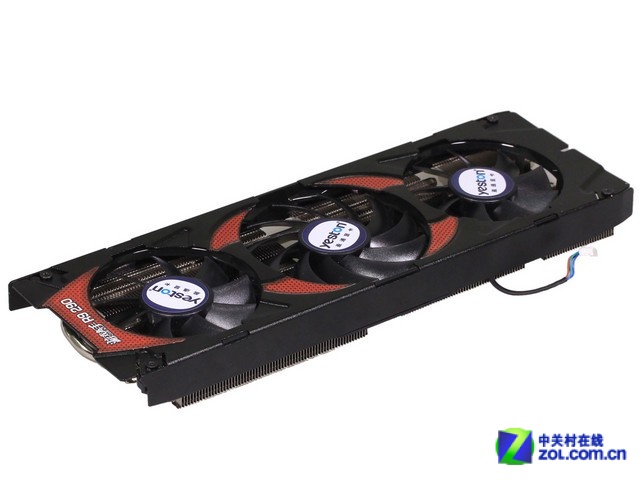

    盈通R9 290 4096GD5 游戏高手PA采用了三风扇散热器，配合PWM温控调速系统，能够较为轻松的压制显卡所产生的热量，同时能够降低显卡所发出的噪音。

三风扇散热器

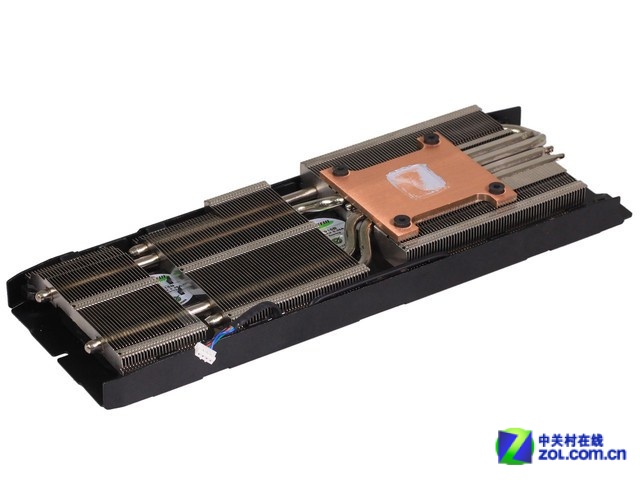

    盈通R9 290 4096GD5 游戏高手PA采用了全覆盖散热鳍片，不仅能够保证显卡核心的温度，同时能够保证显卡其他重要部位的散热，保证显卡的稳定性。

纯铜底座以及散热鳍片

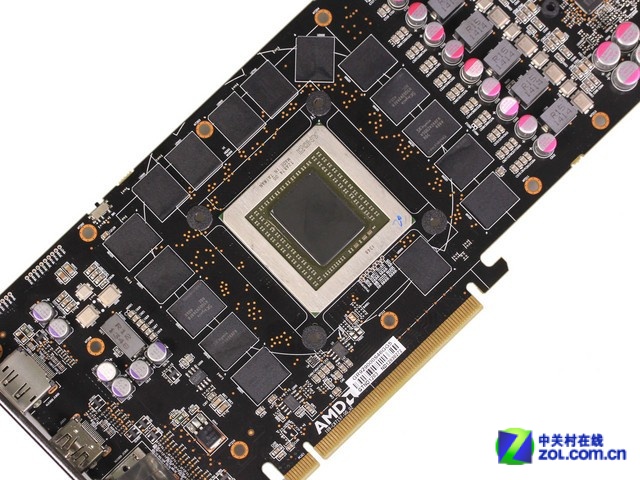

    盈通R9 290 4096GD5 游戏高手PA采用了基于28nm制造工艺的GCN架构Hawaii Pro图形核心，核心频率高达947MHz。

显卡核心

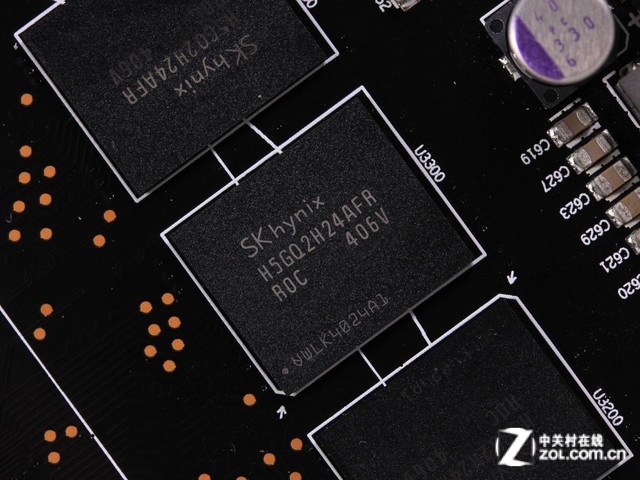

    盈通R9 290 4096GD5 游戏高手PA搭载4GB GDDR5显存，显存频率为5000MHz，显存位宽为512bit。

显卡显存

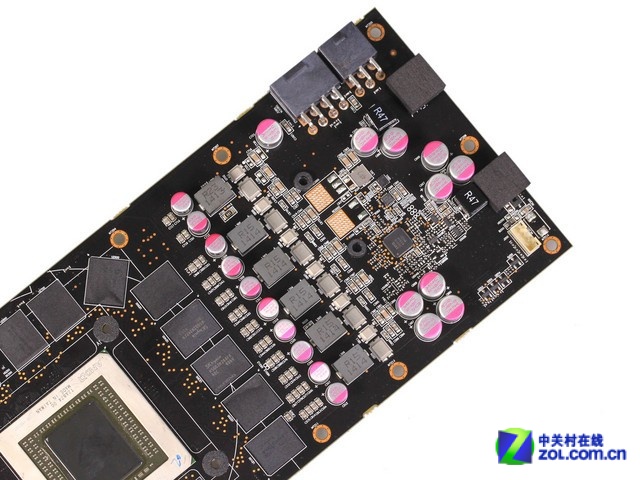

    盈通R9 290 4096GD5 游戏高手PA采用5+1+1相供电，其中5相核心供电，1相显存供电，1相辅助供电。能够保证显卡的稳定运行。

显卡供电

左手边为一相辅助供电

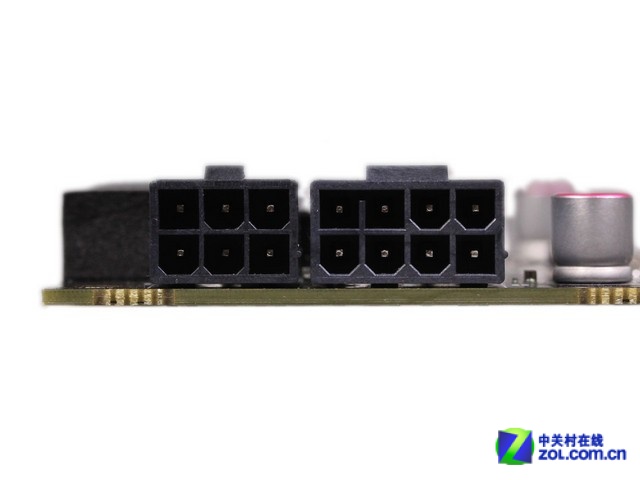

    盈通R9 290 4096GD5 游戏高手PA采用8+6pin外接供电方案，能够保证显卡在高负载状态下稳定运行，同时给显卡更大的超频潜力。

外接供电接口

    盈通R9 290 4096GD5 游戏高手PA为玩家提供一个HDMI，双DVI以及一个DP接口，能够兼容目前市面上大部分的显示器，同时满足需要多屏输出的玩家的需求。

显卡接口

    可以看出这张显卡的内部构造还是相当不错的，彰显了盈通的设计水平。
