蓝宝石R9 280 3G GDDR5 白金版 OC拆解

显示核心

    显卡基于Radeon R9 280芯片，代号为Tahiti XTL显示核心，内建1792个sp单元，28nm制造工艺能够有效抑制显卡的输出功耗，GDDR5的高速显存颗粒能够带给用户快速的操作享受。

供电细节

    该卡采用了6+2相分离式供电技术，能够为显卡的显存以及核心提供充足的电流供应，出色的电气性能也为显卡的超频操作打下了伏笔。

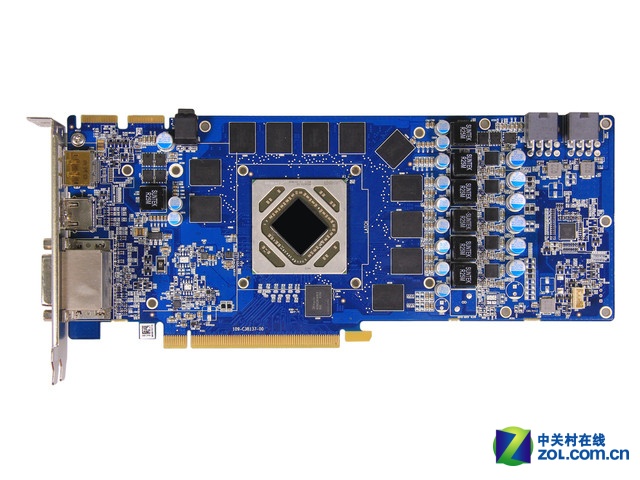

PCB设计

    显卡配有384Bit/3GB的高规格显存配置，全固态电容以及封闭式电感的用料可以确保显卡可以轻松稳定的持久运行，不会出现爆浆等危险情况。

双6Pin接口设计

    显卡还配备了双6pin的外接电源接口设计，为了显卡元件提供更加稳定充足的电流，使得显卡不仅可以在850/5000MHz默认频率稳定输出同时还觉有很强的超频能力。

散热风扇设计

    散热器方面显卡沿用了蓝宝石独家的Dual-X双风扇散热系统，双滚珠轴承的风扇可以安静快速的将核心产生的热量排出机箱。

散热底座设计

    散热底座方面配有大面积的铜底以及纯铜热管组合，再搭上散热鳍片的组合可以高效率的将热量传导出来经过风扇的吹动作用下迅速控制运行温度。

视频输出接口设计

    在接口方面显卡配有双DVI+HDMI+DP的组合，可以支持不同类型显示器的驳接，单屏最高分辨率显示可以达到4096*2160，同时支持多联屏的平台组建。
