地球最快卡 华硕顶级ARES II游戏测试

　　对于顶级DIY发烧玩家来说，拥有最高性能、最YY外观的产品是它们的梦想，自从GeForce GTX 690显卡发布，卖场的发烧友就开始躁动不安，售价8000元的一款显卡却在卖场一卡难求，价格也是水涨船高。不过就算您拥有GeForce GTX 690显卡，现在最强的称号也化作了泡影，因为华硕所推出的顶级双芯显卡ARES II将在今日正式开售。它的目标也非常简单，稳固全球硬件第一厂商地位。

　　通过外观我们就能够清晰的认出，华硕ARES II显卡采用了专用的水冷系统，显卡整体尺寸达到了11.8” x 5.5” x 1.8”英寸，霸气的外观也显露出这款显卡的过人之处。

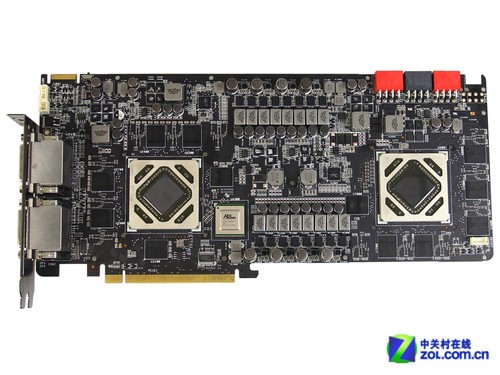

华硕ARES II PCB正面

华硕ARES II PCB背面

　　PCB方面，华硕ARES II显卡采用了12层PCB Layout设计工艺，帮助显卡获得更好的电气性，让显卡在保证稳定的基础之上提高整体散热效率。

20相超合金数字供电设计

3×8pin外接供电接口

　　华硕ARES II采用非公版PCB设计，供电部分采用20相供电方案，元器件采用全高品质固态电容与全超合金数字电感，辅以3×8pin外接供电，能够达到450W的电力供应，据官方宣传“可降低50%EMI电磁干扰和30%电源噪音，提升15% 供电效率和30% 超频稳定性”。超合金数字供电还能有效降低供电模组的温度，承受较高温度和更大负载压力的考验，延长显卡使用寿命，为显卡的长期稳定运行及超频提供了充足的保障。

Radeon HD 7970 GHz Edition图形核心

显存颗粒

　　华硕ARES II搭载了海力士GDDR5高速显存颗粒，显存容量达到6144MB，显存位宽384Bit，显存带宽316.8GB/s，显卡的默认频率高达1100MHz/6600MHz，游戏性能可想而知。

水冷结合风冷散热系统

散热底座

散热器拆解

散热器背版

水冷排

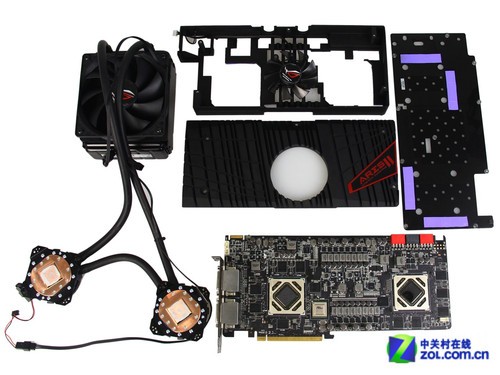

全套散热系统

　　华硕ARES II搭载了自主研发设计的水冷结合风冷的豪华散热系统。其中，散热器顶盖采全铝CNC一体成型技术，做工精美、细腻。双水冷头设计能够将每颗核心的热量快速传导至水冷排，再由冷排风扇迅速排出。而设计在外罩上的风扇能够起到辅助散热作用，进一步增加了显卡的散热效能。

视频输出接口

　　华硕ARES II采用双DVI+四DisplayPort视频输出组合，满足了市面上绝大部分显示器的接口需要。同时，该显卡支持多屏拼接技术，支持多达六屏的视频输出，满足了不同用户对显卡的不同使用需要。

● 华硕战神ARES II特色详解

　　据华硕官方人员表示，战神ARES II显卡全球限量1000片，每一片战神ARES II显卡都使用金属密码箱包装。作为全球限量版显卡，每一片战神ARES II显卡都附赠激光镭射编码牌。此次抵达中关村在线显卡频道的ARES II的全球限量编码为513。那么全新发布的战神ARES II显卡设计方面又有什么力压群雄之处呢？让我们一起来继续深入挖掘这款显卡的潜力。

● 混合散热设计

　　为了有效压制这头性能怪兽，战神ARES II在业界首次采用风冷、水冷相结合的散热方式。该散热系统在每颗图形显示核心都单独设计了散热底座，水冷液依次通过两颗核心，将热量快速带走，带由外置冷排将热量散发，安装在两颗核心中间的风冷散热器则在一定程度上起到了辅助散热的作用，同时也保证周围元器件获得了良好使用环境。

华硕ARES II立体拆解示意图

华硕ARES II水冷散热系统

● 20相超合金数字供电技术

华硕供电系统

　　华硕“超合金数字供电”相信玩家们都不陌生，不过战神ARES II采用高达20相超合金数字供电技术。通过该技术，更加纯净、充足的电源供给配合三8pin外接供电可有效降低EMI电磁干扰和电源噪音，进一步提升供电效率和超频稳定性。除此之外，超合金数字供电能够有效降低供电模块温度，延长显卡使用寿命。

● GPU Tweak智能显卡软件

　　华硕为玩家量身打造的ROG版GPU Tweak显卡智能软件，受到了玩家的普遍认可。GPU Tweak可监测显卡运行并实时调节各项参数，包括核心频率、电压、风扇转数等，同时，GPU Tweak还具备自动更新驱动程序和刷新BIOS功能，确保显卡时刻处于最佳运行状态。

华硕GPU Tweak智能显卡软件

　　GPU Tweak可监测显卡运行并实时调节各项参数，包括核心频率、电压、风扇转速等，同时还具备自动更新驱动和刷新BIOS的功能，确保显卡时刻处于最佳状态。GPU Tweak最高支持四卡交火时进行参数调节，除此之外，GPU Tweak还可以对键盘、鼠标灵敏度进行调节，玩家也可以录制游戏视频与好友分享，提供给玩家们全面的辅助作用。

产品：ARES2-6GD5 华硕 显卡

4测试平台硬件环境一览

● 测试平台硬件环境一览

　　为保证测试能够发挥显卡的最佳性能，本次华硕ARES II显卡测试平台由Intel 酷睿i7-3970X处理器、X79芯片组主板、芝奇16GB DDR3-1600四通道内存组建而成。详细硬件规格如下表所示：

测 试 平 台 硬 件 环 境
	中 央 处 理 器
	Intel Core i7-3970X
	（6核/12线程/3.5GHz/15MB L3）
	散 热 器
	Intel RTS2011LC
	（原厂水冷散热器 / 选配件）
	内 存 模 组
	G.SKILL RipjawsX DDR3-1600 16GB
	（SPD：11-11-11-28-1T）
	主 板
	ASUS RAMPAGE IV EXTREME/BF3
	（Intel X79 Chipset）
	硬 盘
	Seagate Barracuda 1TB
	（1TB/7200RPM/32MB缓存/SATA3）
	电 源
	NERMAX 白金冰核 1500W
	（CSCI Platinum 80Plus/ 1500W）
	显 示 器
	DELL Ultra Sharp 3008WFP
	（30英寸LCD / 2560×1600分辨率）

● 测试平台软件环境一览

为保证系统平台具有最佳稳定性，本次产品测试所使用的操作系统为Microsoft Windows 7正版授权产品，除关闭自动休眠外，其余设置均保持默认，详细软件环境如下表所示。

操 作 系 统 及 驱 动
	操作系统
	Windows 7 Ultimate RTM SP1
	（64bit / 版本号7601）
	主板芯片组驱动
	Intel Chipset Device Software
	（WHQL / 版本号 9.2.3.1022）
	AMD显卡驱动
	AMD Catalyst
	（ARES II专用 / 版本号 12.11）
	桌面环境
	Windows 7 Ultimate RTM SP1
	2560×1440_32bit 60Hz

       在测试成绩方面，理论性能测试用得分来衡量性能，数值越高越好；游戏性能测试用FPS记录平均帧数来衡量性能，数值同样越高越好。

产品：ARES2-6GD5 华硕 显卡

5基准测试——新3D Mark

　　2013年2月1日，Futuremark在其官网上正式宣布了新3Dmark的发布时间，它将会于UTC时间2月4日18:00，北京时间2月5日凌晨2:00正式发布。新的3Dmark支援桌面与移动平台的跨平台测试，支援windows、Android、iOS与Windows RT系统平台的测试。全新的界面，3DMark除了给出测试分数，还会同时给出每个场景测试期间的实时曲线图，全程记录帧率、CPU温度、GPU温度、CPU功耗。

3D Mark

3D Mark X

3D Mark P

　　在新3D Mark的各项测试成绩中我们可以看出，华硕ARES II远超越了GeForce GTX 690显卡，领先幅度达到25%之多，高频的优势使华硕ARES II取得了全面的胜利。

产品：ARES2-6GD5 华硕 显卡

6游戏测试——Metro 2033

　　● 游戏测试：Metro 2033

　　本作题材基于俄罗斯最畅销小说Dmitry Glukhovsky。由乌克兰4A游戏工作室开发，采用4A游戏引擎，而且PC版支持nvidia的PhysX物理特效。2013年，世界被一次灾难性事件毁灭，几乎所有的人类都被消灭，而且地面已经被污染无法生存，极少数幸存者存活在莫斯科的深度地下避难所里，人类文明进入了新的黑暗时代。直至2033年，整整一代人出生并在地下成长，他们长期被困在“地铁站”的城市。

地铁2033

　　我们采取游戏提供的Benchmark程序来完成测试，该Benchmark所包含的场景具有光照系统，烟雾系统以及激烈交战场景，能够全面反映显卡在面对Compute Shader以及超高分辨率材质时的表现。

地铁2033游戏测试

　　在传统硬件杀手《地铁2033》这款游戏中，华硕ARES II依然大幅度超越了GeForce GTX 690显卡的成绩。

产品：ARES2-6GD5 华硕 显卡

7游戏测试——杀手5

　　● 游戏测试：杀手5

　　《杀手5：赦免》采用IO Interactive自主研发的冰川2（Glacier 2）引擎制作，游戏内容都是在引擎下实时进行反馈的，所有动作都是即时生成的。新作主要场景发生在芝加哥，名为代号47的主角在本作中将更加灵活，更好控制。他将可以攀在悬崖边，还可以保持平衡，游戏融入了掩护系统，挟持人持的功能回归。

杀手5：赦免

　　我们使用游戏自带的Benchmark程序来完成设置，测试进行三次，取平均值为最终结果：

杀手5游戏测试

　　《杀手5：赦免》这款显卡虽然针对AMD显卡有着更好的优化，不过看过以上成绩的玩家也会为之惊叹，将近20帧的性能差距使ARES II遥遥领先GeForce GTX 690，可以说《杀手5：赦免》游戏中ARES II秒杀了目前所有显卡。

产品：ARES2-6GD5 华硕 显卡

8DirectX 11应用测试——天堂4.0

　　● DirectX 11应用测试：天堂4.0

　　《Heaven Benchmark》是由俄罗斯Unigine游戏公司开发设计的一款Benchmark程序的最新版本，该程序是由Unigine公司自主研发的游戏引擎设计，支持DirectX 9、DirectX 10、DirectX 11与OpenGL 3.2 API，通过数十个场景的测试最终得出显卡的实际效能。

天堂4.0

天堂4.0测试

　　天堂4.0应用我们采用了2560X1440分辨率，如此高的分辨率下ARES II依然给我们带来了满意的成绩，不但成为了单卡最强，并且再次超越GeForce GTX 690达20%之多。

产品：ARES2-6GD5 华硕 显卡

9继续撑起硬件神话 华硕ARES II测试总结

● 继续撑起硬件神话 华硕战神ARES II测试总结

　　顶级显卡搭载风冷散热器早已见怪不怪，而搭载水冷散热器却非常少见，搭载水冷结合风冷散热器就更是少之又少，何况还是双芯显卡。华硕ARES II创新地搭载自主研发设计的水冷结合风冷的豪华散热系统，为ARES II提供了充足的散热保障，为玩家们的后期使用提供了很好的帮助，不过这款显卡发热量还是依然很猛，不过相信购买这款显卡的玩家散热系统也会做的非常出色。

华硕ARES II待机温度

　　华硕ARES II采用单卡双高频Radeon HD7970 GHz Edition的设计方式，除了减轻显卡的厚度以及配重，还在性能方面达到了新的高度。通过今天的测试我们可以看出，华硕ARES II几乎全面超越了GeForce GTX 690显卡，而搭载顶级散热的ARES II在超频上还有多少潜力就需要玩家进一步挖掘了。

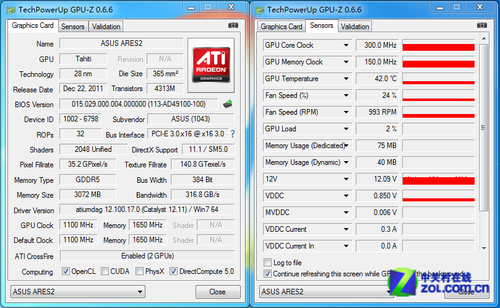

双高频Radeon HD7970 GHz Edition（点击图片放大）

　　华硕ARES II是性能之王，同时也是功耗之王，功耗问题是显卡测试永恒不变的话题，通过3DMark Vantage测试可以看出，整机（不包含显示器）在测试峰值时的功耗高达680W之多，待机时的功耗也在110W左右，可以说是一头功耗巨兽。

3DMark Vantage测试峰值功耗

　　至此，我们已经对华硕ARES II进行了详细的拆解及性能测试，ARES II做工豪华又不盲目堆料，PCB设计及元器件使用恰到好处，性能测试也达到了我们的预期，不过这款显卡也有一些它的小毛病，比如很高的重量、很高的功耗，不过作为一家硬件厂商能够自主研发一款显卡已经非常不易了，同时这款显卡的性能我们也应该给予最大的鼓励。

　　如果您是一位顶级YY发烧友，这款显卡绝对不能错过！
